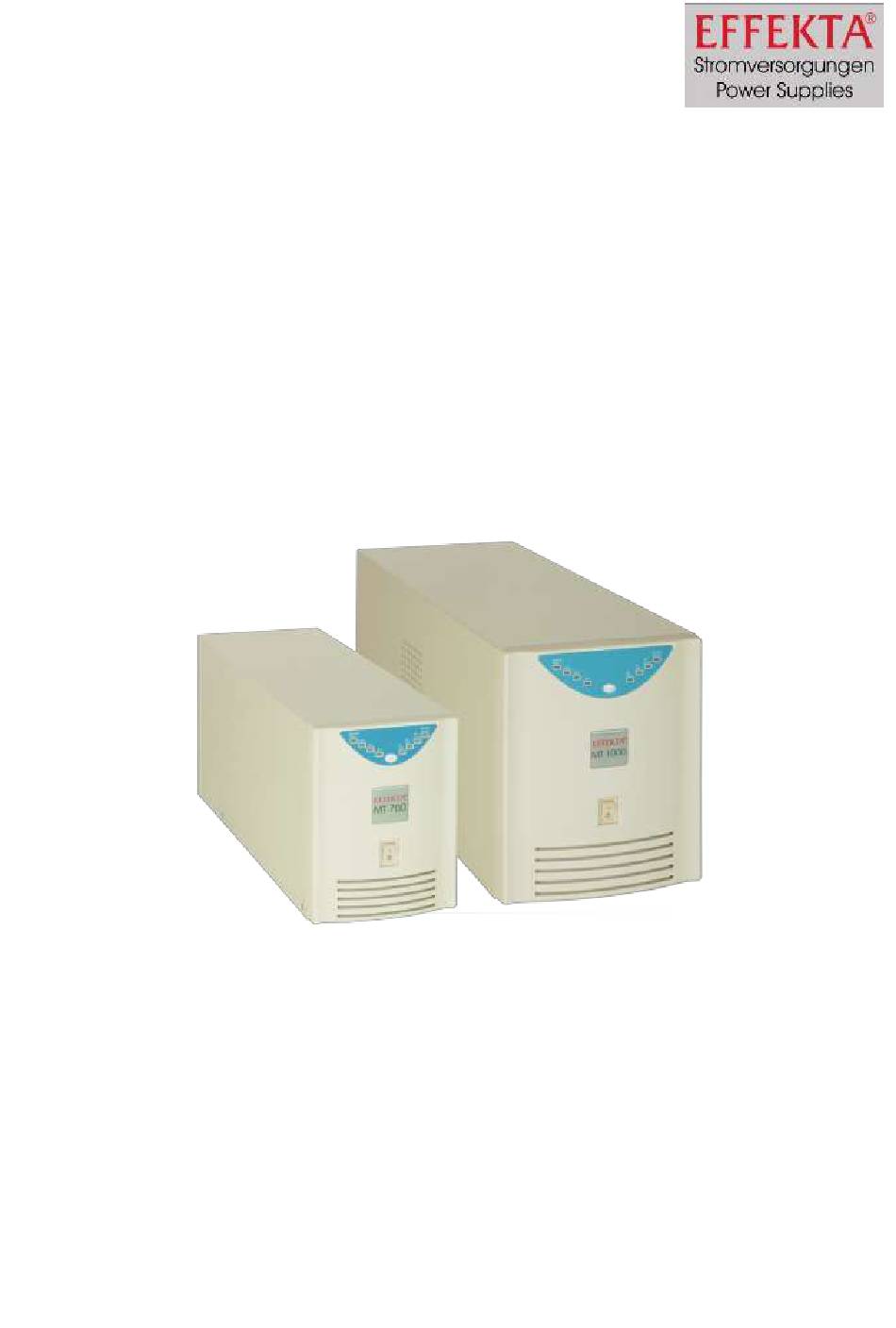

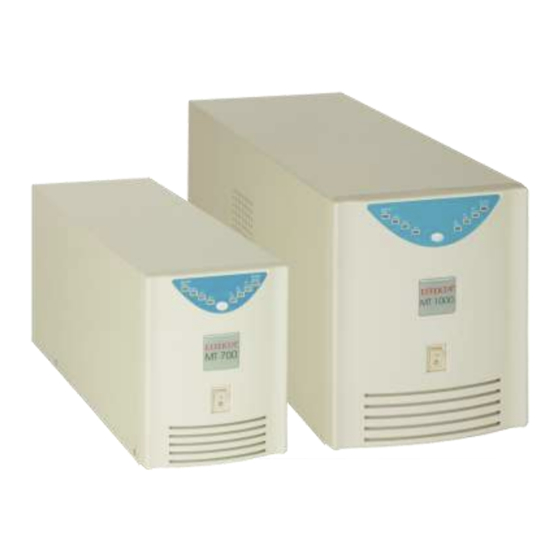

- Seite 1 Unterbrechungsfreie Stromversorgung MT 700/1000/1500/2000 Handbuch Artikelnummer: 022 / 00700MT-000 022 / 01000MT-000 022 / 01500MT-000 022 / 02000MT-000 Mai 2016...
- Seite 2 USV MT700/1000/1500/2000 Handbuch Inhalt Darstellung Garantiebedingungen Haftpflichtbeschränkung Sicherheit Allgemeine Sicherheitshinweise Transport und Lagerung Aufstellung Anschluss Betrieb Umgang mit Akkumulatoren Wartung, Service und Störungen Einleitung Systembeschreibung Gerätebeschreibung Serie MT Anzeige und Bedienelemente an der Front 6.1.1 Bedienung der USV 6.1.2 Anzeigeelemente der USV Geräteelemente an der Rückwand Akustische Warnmeldungen der USV Lagerung und Auspacken...
- Seite 3 USV MT700/1000/1500/2000 Handbuch Software Wartung und Service 13.1 Messung der Überbrückungszeit (Stützzeit) 13.2 Wechseln der Akkumulatoren 13.3 Service- Protokoll 13.4 Service - Hotline: 13.5 Wartung und Serviceverträge Technische Daten 14.1 Gerätespezifikation 14.2 Zubehör 14.3 Verschleißteilliste CE-konform nach: Seite 3 von 37 Serie MT...
- Seite 4 Entsorgung unterliegen. Werfen Sie diese Komponenten niemals in den Müll. Copyright © 2003 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Das Copyright liegt bei der Firma EFFEKTA Regeltechnik GmbH Warenzeichen: Alle verwendeten Warenzeichen sind Eigentum Ihrer jeweiligen Besitzer. ® EFFEKTA ist ein eingetragenes Warenzeichen der EFFEKTA Regeltechnik GmbH Technische und optische Änderungen sowie Druckfehler vorbehalten...
- Seite 5 USV MT700/1000/1500/2000 Handbuch 2 Garantiebedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen. Der Kaufbeleg sowie diese Erklärung sollten bei der Weitergabe in seinen Besitz übergehen.
- Seite 6 USV MT700/1000/1500/2000 Handbuch Die EFFEKTA GmbH gibt weder explizite noch implizite Garantien in Bezug auf dieses Gerät und seine Qualität, Leistung, Verkäuflichkeit, oder Eignung für einen bestimmten Zweck. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In diesem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt.
- Seite 7 USV MT700/1000/1500/2000 Handbuch 3 Sicherheit 3.1 Allgemeine Sicherheitshinweise Lesen und beachten Sie das Benutzerhandbuch und die in diesem Kapitel aufgeführten Sicherheitshinweise aufmerksam, bevor Sie weitere Schritte (Transport, Lagerung, Anschluss, Inbetriebnahme, usw.) durchführen. Da die USV- Anlagen mit Netzspannung arbeiten und entsprechende Energiespeicher (Akkumulatoren mit großer Kapazität) entweder geräteintern oder extern umfassen, sind die Hinweise in diesem Kapitel für alle Anwender und das gesamte Personal von Bedeutung.
- Seite 8 USV MT700/1000/1500/2000 Handbuch Das Gerät niemals in feuchter Umgebung aufstellen bzw. betreiben. Flüssigkeiten ebenfalls von dem Gerät fernhalten. Die USV darf nicht in der Nähe von Wärmequellen aufgestellt werden. Achten Sie auf nicht blockierte Lüftungsöffnungen des Gerätes und eine ungehinderte Luftzirkulation. 3.4 Anschluss Die USV nur an eine geerdete Schutzkontaktsteckdose anschließen oder bei Klemmanschluss den Schutzleiter unbedingt anschließen.
- Seite 9 USV MT700/1000/1500/2000 Handbuch Die USV- Anlage umfasst einen Energiespeicher (Akkumulatoren). Dadurch kann der Ausgang stromführend sein, selbst wenn die USV netzeingangsseitig nicht angeschlossen ist. Zum vollständigen Ausschalten der USV zunächst den Schalter auf der Front betätigen (Stellung AUS), warten bis sich die USV abschaltet und erst dann die Netzverbindung trennen (Eingang Netz extern abschalten, bzw.
- Seite 10 USV MT700/1000/1500/2000 Handbuch Armbanduhren, Ringe und andere Metallgegenstände sind zu entfernen; nur isolierte Werkzeuge verwenden; Die USV darf nicht zerlegt werden. Seite 10 von 37 Serie MT...
- Seite 11 USV MT700/1000/1500/2000 Handbuch 4 Einleitung Dieses Handbuch soll grundlegende Informationen über einphasige Offline USV- Anlagen vermitteln, nämlich über das Funktionsprinzip, die Anwendung der verschiedenen Funktionen und darüber, was bei Betriebsstörungen zu tun ist. Weiterhin enthält dieses Handbuch Hinweise zum Transport und zur Lagerung sowie zur Handhabung und Installation der USV- Anlagen.
- Seite 12 USV MT700/1000/1500/2000 Handbuch 5 Systembeschreibung Die USV liefert eine unterbrechungsfreie, einphasige Spannung für betriebskritische Verbraucher. Neben der Versorgung des Verbrauchers hält das Gerät auch die internen Akkumulatoren in geladenem Zustand. Bei einem Netzausfall bzw. einer Netzstörung (z.B. Spannungsschwankung) liefert die USV weiterhin unterbrechungsfrei eine saubere Versorgungsspannung am USV- Ausgang.
- Seite 13 USV MT700/1000/1500/2000 Handbuch 6 Gerätebeschreibung Serie MT In diesem Kapitel werden Sie mit den entsprechenden Geräteelementen konfrontiert, erhalten die Instruktionen zur Bedienung sowie alle Angaben zu den Geräteanschlüssen. 6.1 Anzeige und Bedienelemente an der Front Abb. 2: Frontansicht Serie MT Display Hauptschalter Auf der Gerätefront sind alle, für den Normalbetrieb notwendigen Bedien- und...
- Seite 14 USV MT700/1000/1500/2000 Handbuch Abb. 3: Anzeige- und Be- dienfeld Serie MT USV „EIN/AUS“- Schalter: durch betätigen des Schalters wird die USV ein- bzw. ausgeschaltet. Sofern die Netzversorgung noch eingeschaltet ist bleibt auch nach dem Ausschalten der USV die Ladeeinheit aktiv. USV „TEST“- Taster (Doppelfunktion): durch betätigen des Tasters wird die USV von Netzbetrieb für etwa 10 Sekunden auf Stützbetrieb umgeschaltet.
- Seite 15 USV MT700/1000/1500/2000 Handbuch weiter. Anzeige Battery Low: Warngrenze der Akkubank. Im Stützbetrieb zeigt die LED an, ob die Akkurestkapazität unter ein fest vorgegebenes Warnniveau abgesunken ist. Im Netzbetrieb (Ladung der Akkubank) erlischt die LED erst bei Erreichen eines ausreichenden Ladezustandes. Spätestens bei Anzeige Battery Low im Stützbetrieb müssen an der Last Maßnahmen zum kontrollierten Abschalten der Geräte erfolgen.
- Seite 16 USV MT700/1000/1500/2000 Handbuch Gefahr ! Alle an der Rückwand befindlichen Steckverbindungen (Ausnahmen: Kom- munikationsinterface) sind im angeschlossenen Zustand auf Netzpotential. Auch im abgekoppelten Zustand können durch geräteintern geladene Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen anliegen. a) Netz- Eingang Kaltgerätestecker 10A für Netzspannung. Der Schutzleiter ist unbedingt anzuschließen ! Bitte beachten Sie immer die angegebene Eingangsspannung auf dem Identifikations-Label, bzw.
- Seite 17 USV MT700/1000/1500/2000 Handbuch Identifikation Das Identifikations-Label enthält Angaben über: # Hersteller # Gerätemodell und Leistungsklasse # Geräteeingangswerte # Geräteausgangswerte # Artikelnummer # Seriennummer # CE- und Barcode- Kennzeichnung 6.3 Akustische Warnmeldungen der USV Stützbetrieb und hohe Akkukapazität: Die akustische Warnmeldung ertönt in folgender Sequenz (A) [Beep, Beep ->...
- Seite 18 USV MT700/1000/1500/2000 Handbuch 7 Lagerung und Auspacken 7.1 Lagerung der USV Wenn das Gerät nicht sofort installiert wird, sollte man folgendes beachten: Das Gerät und Zubehör immer in der Originalverpackung belassen und einlagern. Empfohlene Umgebungstemperaturen für die Lagerung sind: +5°C…+30°C. Das Gerät und die Verpackung sind vor Feuchtigkeit zu schützen.
- Seite 19 USV MT700/1000/1500/2000 Handbuch 8 Installation und Anschluss der USV Alle in den technischen Daten aufgeführten Anforderungen an die Umgebungs- und Betriebsbedingungen sind einzuhalten, um die einwandfreie Funktionsweise der USV zu gewährleisten. Beim Aufstellen / Einbauen der USV- Anlage ist dabei folgendes zu beachten: Vermeiden Sie extreme Temperaturen und Luftfeuchtigkeit.
- Seite 20 USV MT700/1000/1500/2000 Handbuch Abb. 5: Anschluss der USV und Verbraucher Serie MT 10 A 0,75 mm² Achtung ! Die USV- Anlage umfasst Bauteile mit hoher Spannung und Stromstärke eine unsachgemäße Handhabung kann daher zu Elektrounfällen mit u. U. tödlichem Ausgang bzw. Sachschäden führen. Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind auch die Verbraucher nicht geerdet.
- Seite 21 USV MT700/1000/1500/2000 Handbuch Pin: Belegung: Abb. 6: USV interne Signal: Netzausfall Beschaltung der Kommunikations- Schnittstelle Signal: Akku schwach RS232 Empfangsleitung Rx oder shut down SD RS232 RS232 Sendeleitung Tx Die Kommunikationsschnittstelle ist vollständig galvanisch getrennt. Die LAN- Signale besitzen eine gemeinsame Masse, welche nicht mit der Masse der RS232 verbunden ist.
- Seite 22 USV MT700/1000/1500/2000 Handbuch 9 Gerätebetrieb und Bedienung 9.1 Gerätebetrieb der USV Der Gerätebetrieb dieser Anlage ist durch verschiedene Betriebsarten und Meldungen gekennzeichnet. 9.1.1 Betriebsarten und Meldungen Die wichtigsten Betriebsarten der USV können wie folgt beschrieben werden: Lade- Betrieb: ist das Netz vorhanden und der Sicherungsautomat eingeschaltet, befindet sich die USV im Ladebetrieb.
- Seite 23 USV MT700/1000/1500/2000 Handbuch Netz- Betrieb: ist das Netz vorhanden und hat die USV den Startvorgang vollständig abgeschlossen, befindet sich die USV automatisch im Netzbetrieb. -> Auch in dieser Betriebsart wird die Akkubank je nach Bedarf geladen. Anzeige/Warnmeldung: der Netzbetrieb ist gekennzeichnet durch das Leuchten der ON LINE- Anzeige sowie dem momentanen Wert der Ausgangslast (hier 50 %).
- Seite 24 USV MT700/1000/1500/2000 Handbuch Stütz- Betrieb: ist das Netz ausgefallen, schaltet die USV sofort in den Stützbetrieb. Anzeige/Warnmeldung: der Stützbetrieb ist gekennzeichnet durch das Leuchten „ON BAT.“- Anzeige und der Last am Ausgang (hier beispielhaft 50 %). Die akustische Warnmeldung ertönt mit der Sequenz (A). Überlast- Betrieb: liegt eine Überlastung am USV- Ausgang vor, schaltet sich die USV nach kurzer Zeit ab (ca.
- Seite 25 USV MT700/1000/1500/2000 Handbuch befindet sich die USV im Netzbetrieb, kann durch das Betätigen des „TEST“- Tasters der Testbetrieb ausgeführt werden. Anzeige/Warnmeldung: die Anzeige inklusive der Warnmeldung entsprechen der des Stützbetriebs, obwohl das Netz vorhanden ist. Fehler- Betrieb: liegt ein Gerätefehler vor, schaltet die USV sofort in den Fehlerbetrieb. Dabei wird die Last an Ausgang abgeschaltet.
- Seite 26 USV MT700/1000/1500/2000 Handbuch 9.2 Bedienungsanleitung der USV Der Bediener dieser USV- Anlage muss sich stets an die Anweisungen dieses Handbuchs halten. Der Bediener darf nur die nachfolgend aufgeführten Maßnahmen vornehmen und auch dies nur mit besonderer Sorgfalt: Benutzen der Bedienelemente: Ein- und Ausschalten der USV. Ablesen der Anzeigeelemente und Deutung der akustischen Warnmeldungen.
- Seite 27 USV MT700/1000/1500/2000 Handbuch Informieren Sie beteiligte Mitarbeiter von Ihrer Aktion. Vorsichtshalber sichern Sie bitte alle Daten Ihrer angeschlossenen Verbraucher. Lassen Sie alle Verbraucher eingeschaltet, damit das Lastverhalten bestehen bleibt. Stellen Sie sicher, dass sich die USV in der Netzbetriebsart befindet. Betätigen Sie die „TEST“- Taste (ca.
- Seite 28 USV MT700/1000/1500/2000 Handbuch 10 Inbetriebnahme der USV- Anlage Um eine fehlerfreie Inbetriebnahme zu garantieren, sind die nachfolgenden Aktionspunkte einzuhalten: 1. Überprüfen Sie die Eingangssicherung und schalten Sie das Versorgungsnetz zu. 2. Schalten Sie die USV ein (Hauptschalter auf der Gerätefront). 3.
- Seite 29 USV MT700/1000/1500/2000 Handbuch Problem Mögliche Ursache: Abhilfe: Die USV kann nicht Das Netz ist für die USV Stellen Sie sicher, dass alle gestartet werden, keine nicht vorhanden oder Verbindungen hergestellt Warnmeldung. eingeschaltet. sind und bestätigen Sie dies durch entsprechende Spannungsmessungen. Kontrollieren sie die Netzeingangsicherung der USV.
- Seite 30 Sie nützliche Informationen über geeignete Softwarepakete bezüglich Ihrer Anwendung und USV. Sehen Sie hierzu auch unsere „home page“ im Internet: http://www.effekta.com/ Folgende Grundfunktionen werden von allen Softwarepaketen unterstützt: Erkennen und Anzeige des Netzzustandes der USV; Anzeige des USV- Ausgangszustands;...
- Seite 31 USV MT700/1000/1500/2000 Handbuch 13 Wartung und Service Sie können bei Ihrer USV- Anlage eine lange Lebensdauer und einen störungsfreien Betrieb bei einem Minimum an Wartung voraussetzen. Die Zuverlässigkeit der USV wird jedoch wesentlich durch die Umgebungs- bedingungen bestimmt. Temperatur und Luftfeuchte in der Anlagenumgebung müssen sich innerhalb der Grenzen halten.
- Seite 32 USV MT700/1000/1500/2000 Handbuch 13.2 Wechseln der Akkumulatoren Bevor Sie mit dieser Prozedur beginnen beachten Sie die aufgeführten Sicherheitshinweise. Führen Sie die Arbeiten in der angegebenen Reihenfolge aus. Verwenden Sie unbedingt Sicherheitswerkzeug. Stellen Sie vor Beginn der Arbeiten sicher, dass die USV ausgeschaltet und vom Versorgungsnetz getrennt ist.
- Seite 33 USV MT700/1000/1500/2000 Handbuch 13.3 Service- Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der USV- Anlage durchgeführt wurden in das Service- Protokoll ein. Datum: Durchgeführten Arbeiten: Durchgeführt von: Seite 33 von 37 Serie MT...
- Seite 34 Bereich oder Niederlassung direkt kontaktieren. http://www.effekta.com/html/kontakt.html 13.5 Wartung und Serviceverträge Die EFFEKTA Regeltechnik GmbH bietet Ihnen entsprechende Wartungs- und Serviceleistungen, um die höchst mögliche Zuverlässigkeit und Verfügbarkeit der USV- Anlage zu gewährleisten. Zudem können wir Sie im Rahmen eines Wartungsvertrags in folgenden Bereichen mit unserem Fachpersonal unterstützen bzw.
- Seite 35 USV MT700/1000/1500/2000 Handbuch 14 Technische Daten 14.1 Gerätespezifikation Modell: MT700 MT1000 MT1500 MT2000 Leistung: 700 VA / 1000 VA / 1500 VA / 2000 VA / 470 W 670 W 1000 W 1200 W Netzeingang: Phasen 1 Außenleiter + Neutralleiter 171 –...
- Seite 36 USV MT700/1000/1500/2000 Handbuch 14.2 Zubehör Nachfolgen finden Sie eine Komponentenliste, die speziell für diese USV durch die EFFEKTA Regeltechnik GmbH zugelassen und getestet sind: Zubehör: Funktion: Artikelnummer: Softwarepaket Netzwerkfähige Shutdown- und LAN-PowerShut „PowerShut Plus“ Diagnosesoftware LAN/RS232- Verbindung Schnittstellenverbindungskabel M2502 14.3 Verschleißteilliste Die nachfolgend aufgelisteten Komponenten stehen in Zusammenhang mit normalen Alterungserscheinungen und unterliegen nicht der Gewährleistung...
- Seite 37 Die CE- gekennzeichneten USV-Systeme der MT-Serie entsprechen den folgenden harmonisierten Normen und EU- Richtlinien: EU-RL 73/23/EWG (Niederspannungs-RL) EU-RL 89/336/EWG (EMV-RL) EU-RL 2002/95/EG (ROHS-gefährl. Stoffe) EU-RL 2002/96/EG (WEEE-Elektr.-Elektron. Altgeräte) EFFEKTA Regeltechnik GmbH Rheinwaldstr. 34 78628 Rottweil Tel.-Nr.: 0049 / (0) 741–17451-0 Seite 37 von 37 Serie MT...
