"VI"- USV 800-3000 VA
3.
Gerätebeschreibung der USV
Empfindliche Verbraucher benötigen einen umfassenden Schutz vor Versor-
gungsstörungen. Hierzu zählen: der kurzzeitige Netzausfall, Netzspannungs-
schwankungen, Netzspannungsspitzen, Frequenzänderungen, etc. Die Unter-
brechungsfreie Stromversorgung ist dazu vorgesehen, netzversorgte, elektroni-
sche Einrichtungen wie: Computern, Workstations, Kassen, Telekommunikati-
onsanlagen, Prozesssteuerungen usw. vor Netzstörungen zu schützen. Dabei
überwacht die USV die o.g. Netzgrößen und stützt die Verbraucher in kritischen
Momenten. Die Stützzeit bzw. Autonomiedauer hängt dabei von der Größe und
Zustand des eingebauten oder adaptierten Energiespeichers (Akkumulator) und
der angeschlossenen Last ab.
3.1
Topologie und Betriebsarten
Bei den Geräten der MTX-Serie handelt es sich um eine sogenannte „VI" (VOL-
TAGE INDEPENDENT) Einrichtung mit der USV Kategorie C1. Das Gerät ist
dadurch gekennzeichnet, dass der Verbraucher im Normalbetrieb (Netzbetrieb)
direkt über das Netz versorgt wird (siehe Abb. 3-1). Leichte Netzstörungen wer-
den dabei durch den Netzfilter unterdrückt.

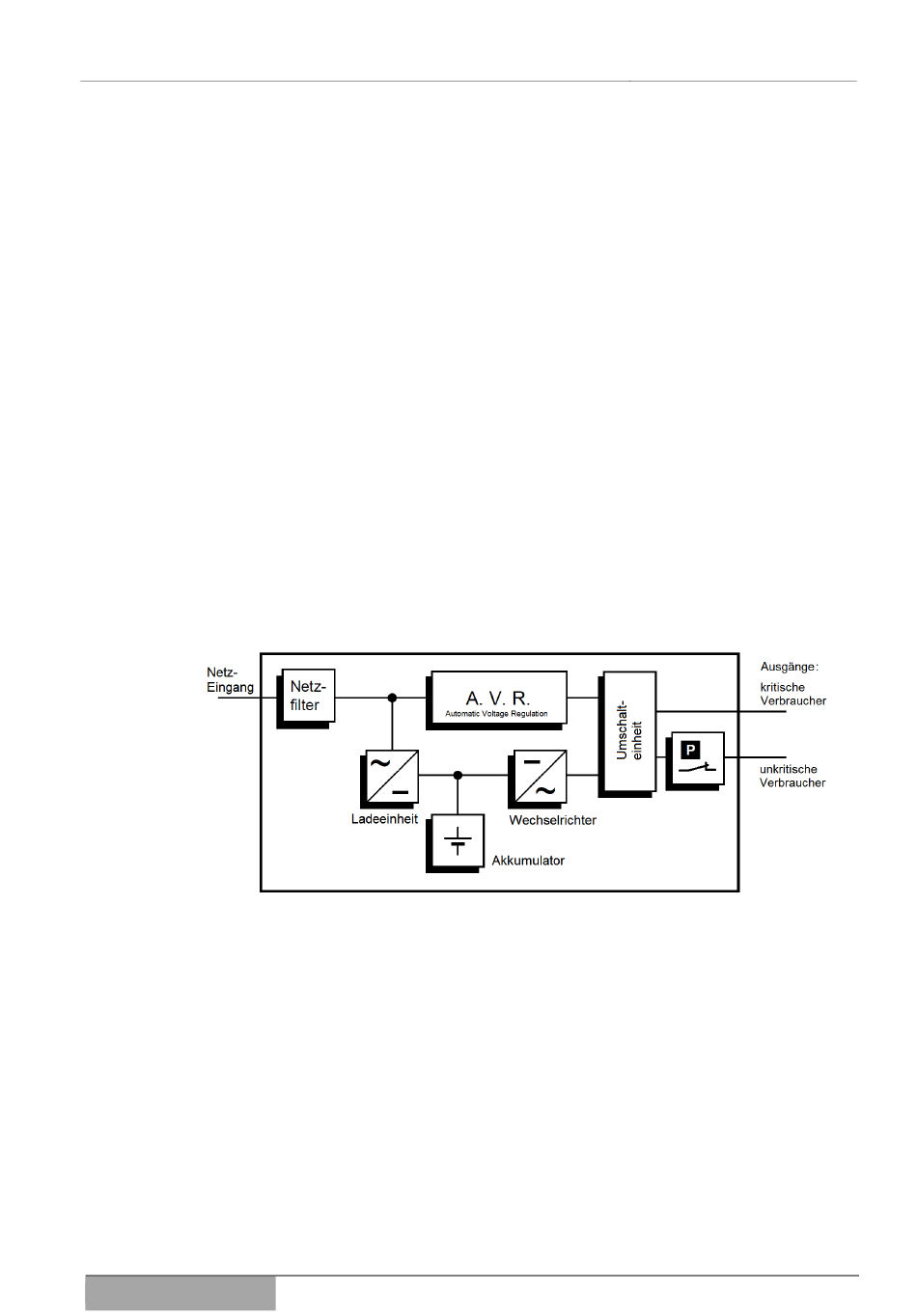

Abb. 3-1 Blockbild bzw. Aufbau der MTX-Serie.
Im Falle einer massiven Netzstörung schaltet die Umschalteinheit in den Inver-
terbetrieb (Wechselrichterbetrieb bzw. Autonomiebetrieb). Die Verbraucher
werden nun für die Dauer der Netzstörung direkt über den Wechselrichter be-
trieben. Unkritische Verbraucher können bei dieser Geräteserie programmiert
frühzeitig abgeworfen werden, um die Stützzeit für die kritischen Verbraucher zu
verlängern. Während dieser Autonomieperiode bezieht der Wechselrichter die
benötigte Energie aus dem Akkumulator. Nach Abschluss der Netzstörung /
Netzausfalls schaltet die Umschalteinheit wieder in den Normalbetrieb zurück
und die eventuell abgeworfenen Verbraucher werden wieder zugeschaltet.
Sofern das Gerät mit dem Netz verbunden ist, wird über die Ladeeinheit der Ak-
kumulator geladen (STANDBY- bzw. Ladebetrieb). Die maximale Autonomie-
dauer der USV hängt immer vom Ladezustand, der Kapazität des Akkumulators
und der angeschlossenen Last ab. Details hierzu entnehmen Sie bitte aus den
technischen Daten dieses Handbuchs.
MTX - Serie
Gerätebeschreibung
16
