USV THOR T2-Serie
Anschluss:
Das Parallelschalten mehrerer, externen Akkubanken ist bei dieser Modell-
Reihe technisch nicht vorgesehen und deshalb strengstens untersagt.
5.2.2
Anschließen des USV Hauptanschlusses 150 kVA (1.4 M)
Der Hauptanschluss der USV-Anlage befindet sich an der gekennzeichneten
Position (Abb. 3-12, (17)).
Hier erfolgt ebenfalls der Anschluss aller Leistungsnetze: der Netz-Versorgung,
der Verbraucher-Versorgung und der Akkubank-Verbindung;

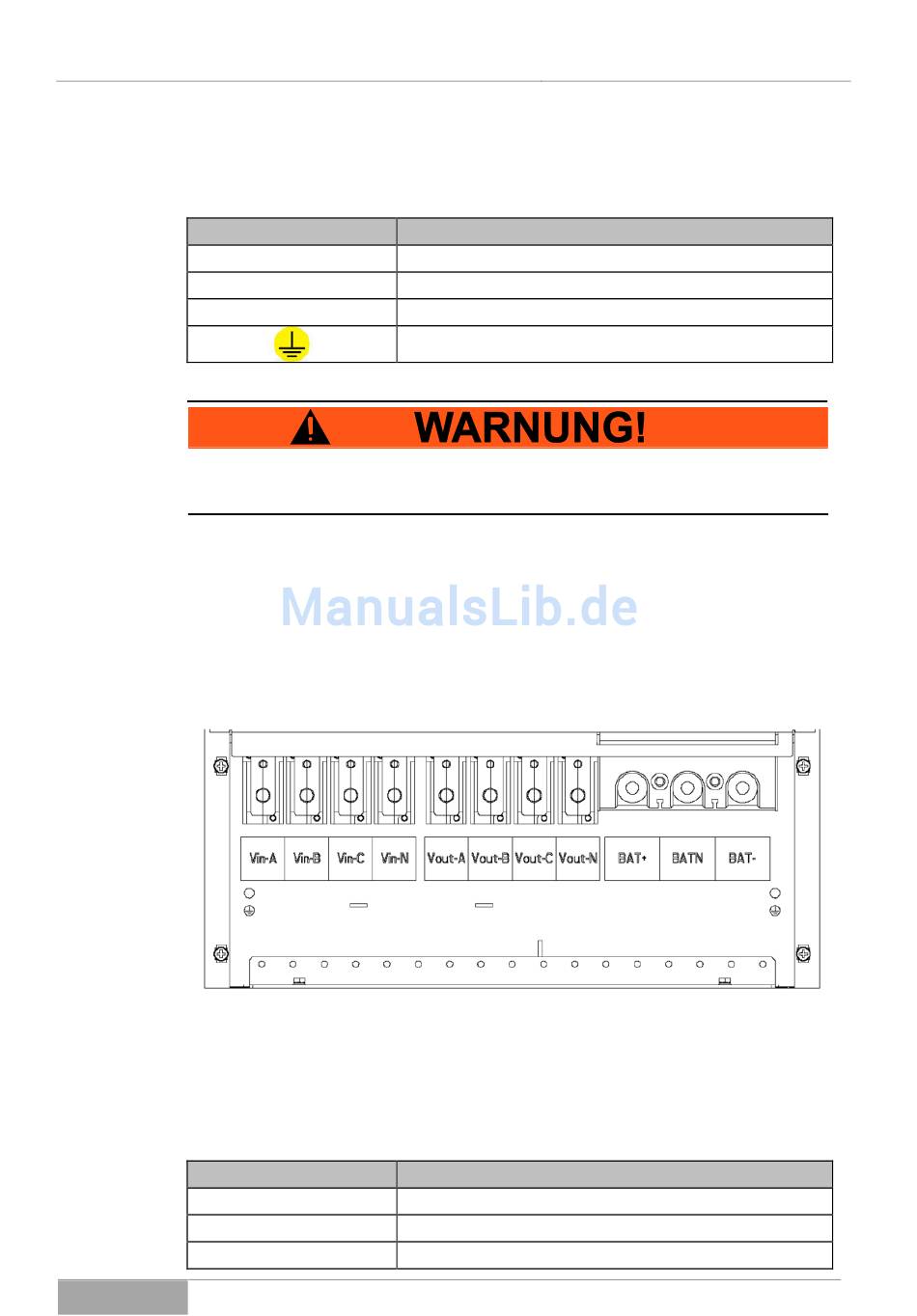

Abb. 5-4 Anschlussblock der USV mit Kennzeichnung der Erdungsanschlüsse,
welche direkt auf das Chassis aufgeschraubt werden.
Nehmen Sie den Anschluss der Leistungsnetze in folgender Reihenfolge vor:
Anschluss:
Serie T2
•
Anschließend verbinden Sie die externe Akkubank mit den Akku-
bankklemmen. Beachten Sie dabei die geltenden Installationsvor-
schriften;
BAT +
BATN
BAT -
•
Verbinden Sie die Netz-Versorgung mit den Eingangsklemmen;
Vin-A
Vin-B
Vin-C
Installation und Anschluss
Bedeutung / Funktion:
Akkubankanschluss positiv;
Akkubankanschluss neutral;
Akkubankanschluss negativ;
Erdung;
Bedeutung / Funktion:
Netzeingang Phase A (L1);
Netzeingang Phase B (L2);
Netzeingang Phase C (L3);
71
