Die linksseitigen Anschlüsse sind direkt auf dem Anschlussblock wie folgt ge-
kennzeichnet:
Anschluss:

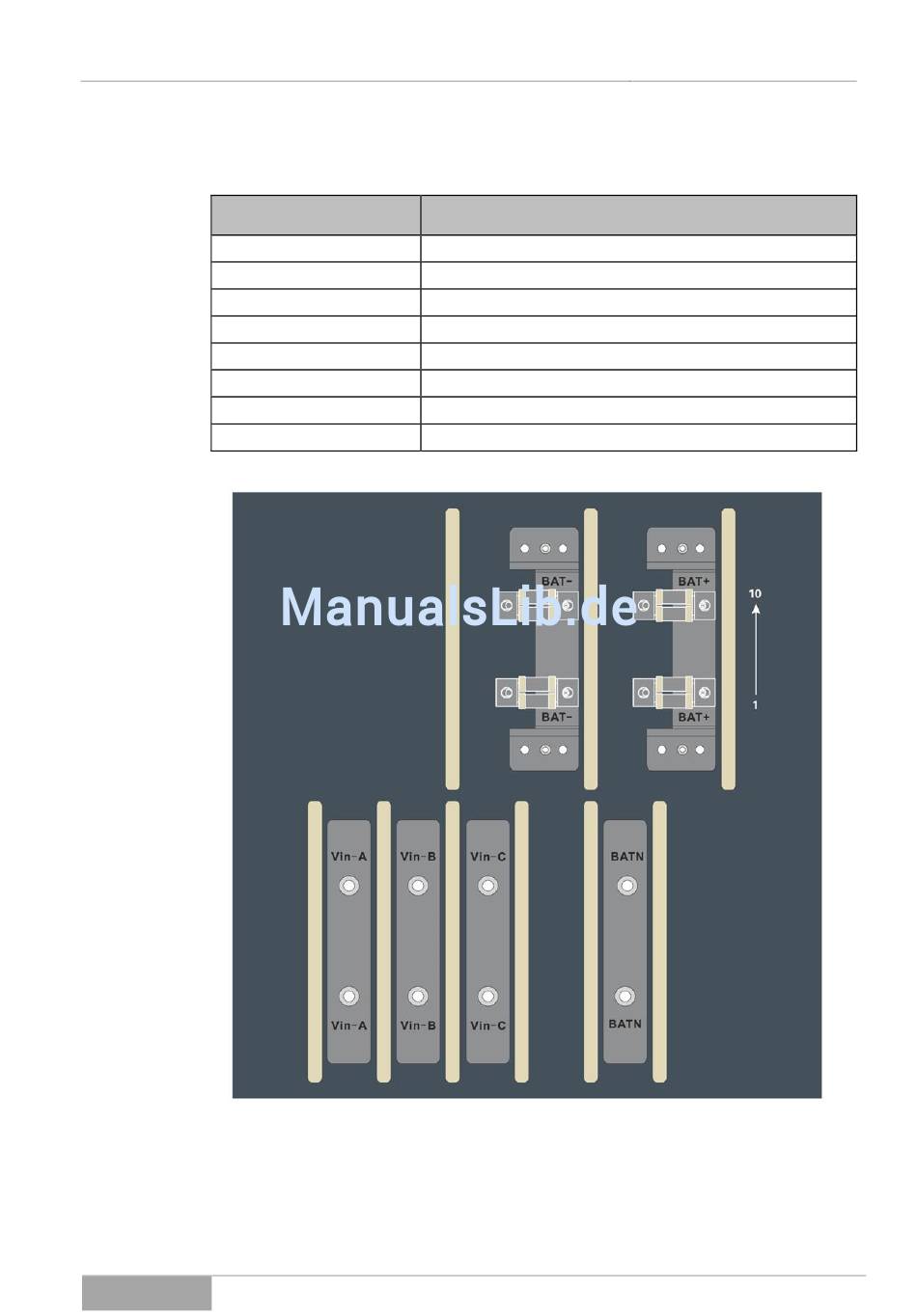

Abb. 3-30 Zugang und Ausführung des Anschlussblocks rechtsseitig, Schalt-
schrankvariante 300 kVA.
Die rechtsseitigen Anschlüsse sind direkt auf dem Anschlussblock wie folgt ge-
kennzeichnet:
Serie T2
Bedeutung / Funktion:
BPS-C Bypass Phase C (L3);
BPS-B Bypass Phase B (L2);
BPS-A Bypass Phase A (L1);
Vin-N (BPS) Netzeingang Neutralleiter N (+ Bypass);
Vout-C Netzausgang Phase C (L3);
Vout-B Netzausgang Phase B (L2);
Vout-A Netzausgang Phase A (L1);
Vout-N Netzausgang Neutralleiter N;
