USV THOR T2-Serie
3.5.3
Bedieneinheit der Anlage
Über die Bedieneinheit der Anlage können alle wichtigen Daten dargestellt, ab-
gerufen oder eingestellt werden. Dazu zählen im Wesentlichen Betriebsparame-
ter, Statusdaten oder Ereignis- bzw. Alarmlisten. Die Navigation und Eingabe
erfolgt wahlweise über das Touch-Display oder dem davon seitlich gelegenen
Tastenfeld.

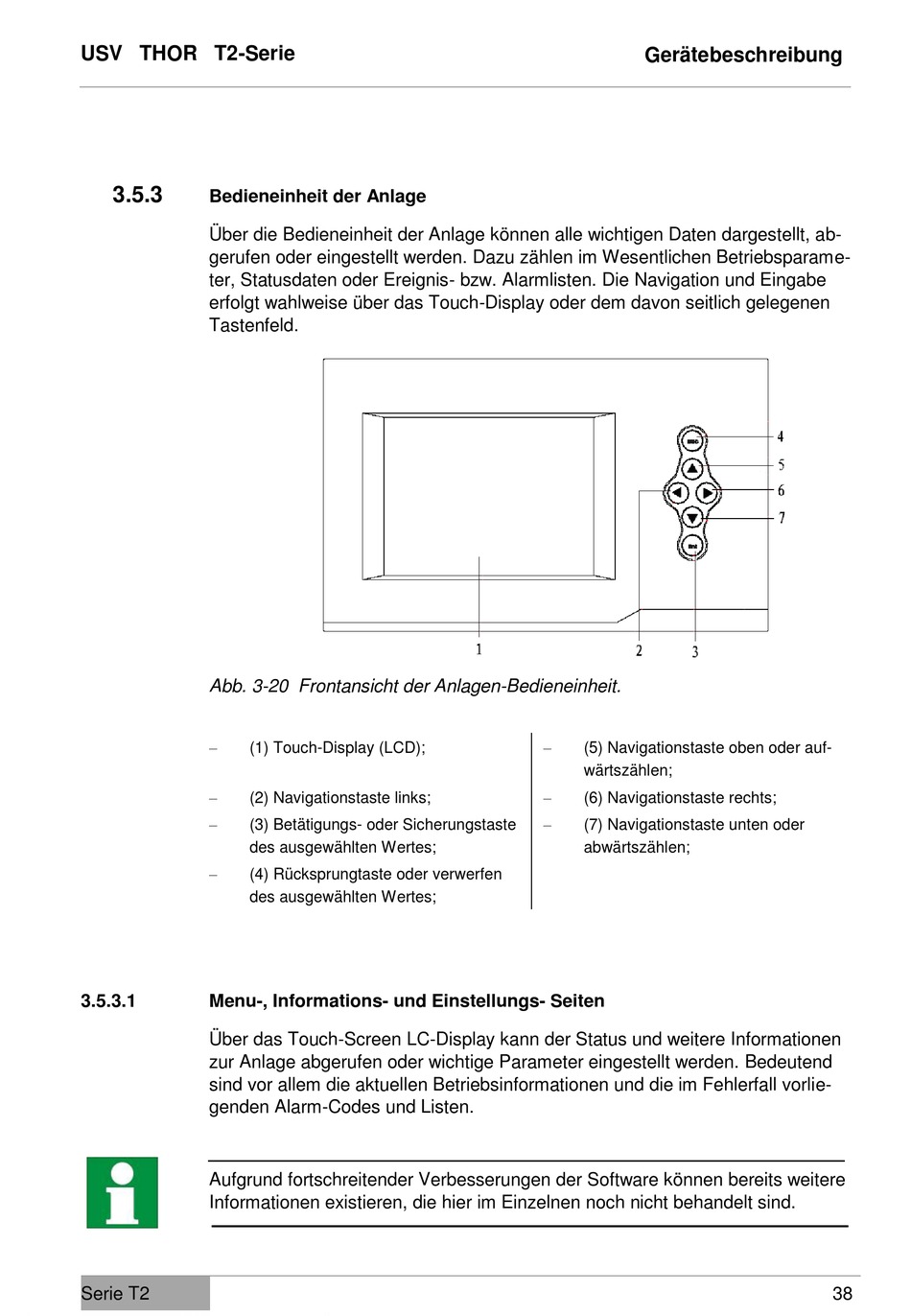

Abb. 3-20 Frontansicht der Anlagen-Bedieneinheit.
(1) Touch-Display (LCD);
(2) Navigationstaste links;
(3) Betätigungs- oder Sicherungstaste
des ausgewählten Wertes;
(4) Rücksprungtaste oder verwerfen
des ausgewählten Wertes;
3.5.3.1
Menu-, Informations- und Einstellungs- Seiten
Über das Touch-Screen LC-Display kann der Status und weitere Informationen
zur Anlage abgerufen oder wichtige Parameter eingestellt werden. Bedeutend
sind vor allem die aktuellen Betriebsinformationen und die im Fehlerfall vorlie-
genden Alarm-Codes und Listen.
Aufgrund fortschreitender Verbesserungen der Software können bereits weitere
Informationen existieren, die hier im Einzelnen noch nicht behandelt sind.
Serie T2
Gerätebeschreibung
(5) Navigationstaste oben oder auf-
wärtszählen;
(6) Navigationstaste rechts;
(7) Navigationstaste unten oder
abwärtszählen;
