USV THOR T2-Serie
•
Oder:
•
•
Die USV verbleibt nun aus Sicherheitsgründen in diesem Zustand, weitere Tas-
ten-Eingaben werden ignoriert.
Um die USV wieder starten zu können, muss diese zuerst vollständig abge-
schaltet werden:
•
•
•
•
Entweder kann die Anlage nun in diesem Zustand für einige Zeit verbleiben o-
der Sie starten die Anlage erneut (siehe Einschalten der USV-Anlage).
Serie T2
Betätigen Sie hierzu den externen Not-Aus „REPO" (REMOTE
EMERGENCY POWER OFF) falls dieser zugänglich und/oder vor-
handen sein sollte;
Klappen Sie die transpatente Schutzkappe des Not-Aus Tasters
(EPO) nach oben. Der Taster befindet sich in der Fronttüre unterhalb
der Bedieneinheit (gemäß Abb. 3-9, Abb. 3-11, Abb. 3-13, Position
(3));
Betätigen Sie den Not-Aus Taster mindestens 4 s lang um den Si-
cherheitskreis auszulösen;
Schalten Sie den Leitungsschutzschalter des USV-Ausgangs (OUT-
PUT) aus;
Öffnen Sie nun den Leitungsschutzschalter BATTERY falls vorhanden
innerhalb der USV-Anlage und anschließend innerhalb der Akkubank;
Schalten Sie die Leitungsschutzschalter der USV-Module (Netz-
Eingang INPUT und BYPASS) von oben nach unten aus;
Beseitigen Sie das Problem welches zur Notsituation geführt hat;
Gerätebetrieb und Bedienung

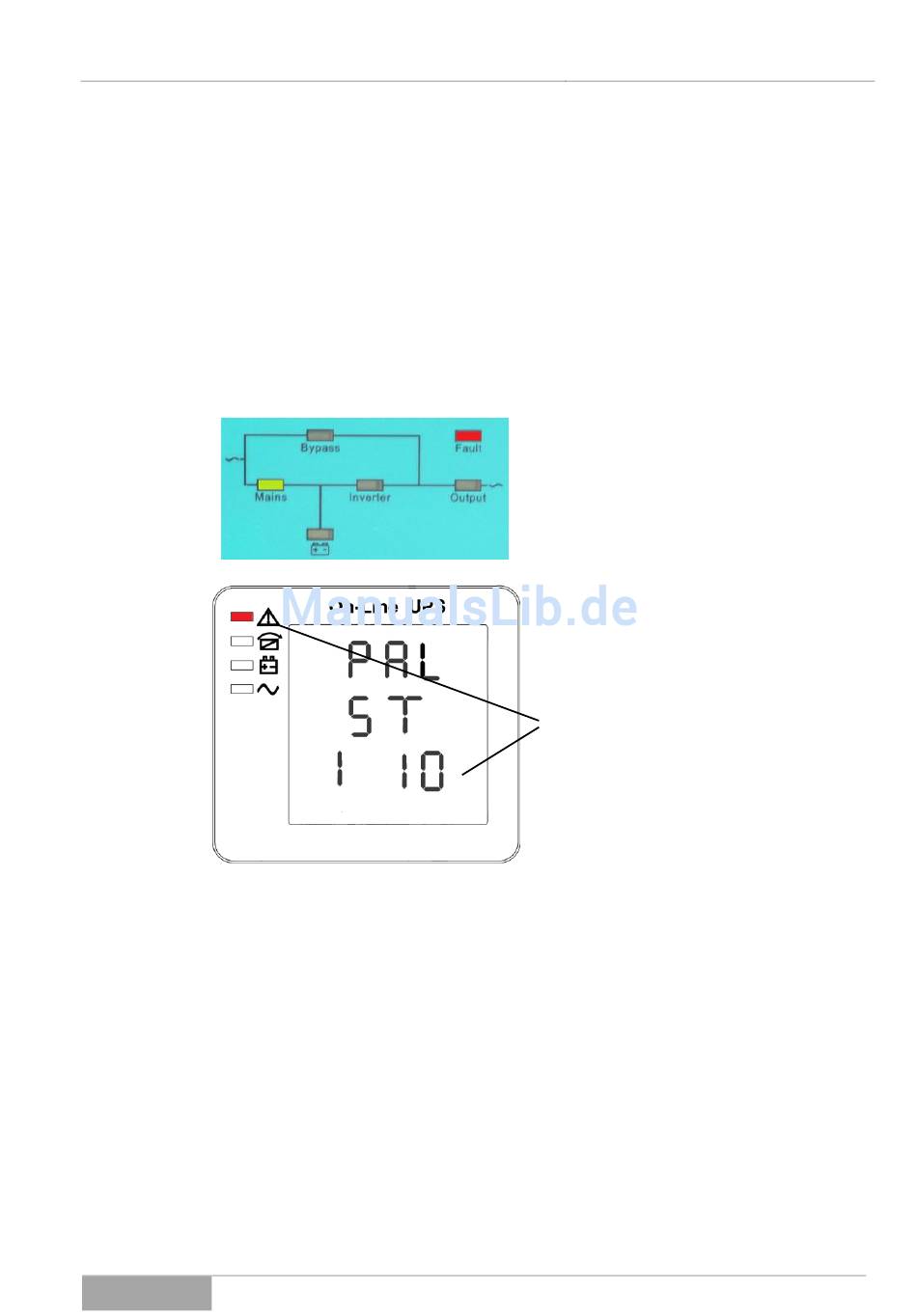

Nach kurzer Zeit schaltet die Anlage
den USV Ausgang ab. Dabei wird
zusätzlich der Inverter abgeschaltet.
Die nebenstehende Anzeige erscheint
(Zentraleinheit).
Auch die USV-Module zeigen den
Not-Aus Betrieb.
Die folgende Anzeige erscheint:
Die LED-Alarm (Rot) und die Status-
nummer 10;
86
