USV THOR T2-Serie
•
•
•
•
•
Damit ist der Ausschaltvorgang abgeschlossen, die USV kann in diesem Zu-
stand verbleiben.
Serie T2
Öffnen Sie nun den Leitungsschutzschalter BATTERY falls vorhanden
innerhalb der USV-Anlage und anschließend innerhalb der Akkubank;
Schalten Sie nun alle Leitungsschutzschalter: Netz-Eingang (INPUT)
und BYPASS, an den USV-Modulen (Rückseite) von oben nach unten
aus;
Die USV-Module schalten sich dadurch selbsttätig ab. Dieser Vor-
gang nimmt einige Sekunden in Anspruch;
Schalten Sie die Zentraleinheit aus (POWER OFF);
Schalten Sie den Leitungsschutzschalter des USV-Ausgangs (OUT-
PUT) aus;
Zum Abschluss der Arbeiten schließen Sie bitte die Türen der Front
und Rückseite und sichern diese gegen den unbefugten Zugang;
Gerätebetrieb und Bedienung

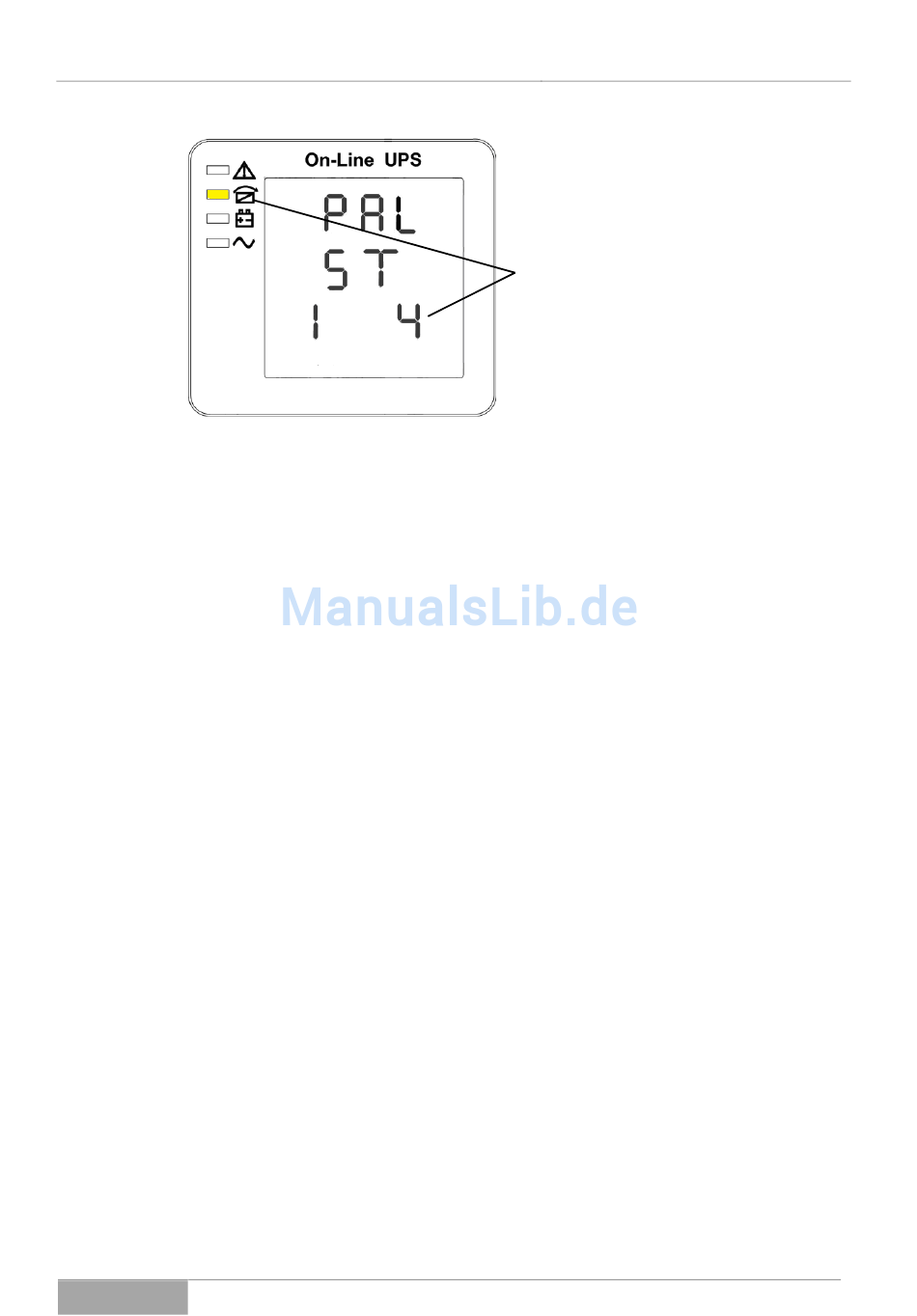

Auch die USV-Module zeigen den
statischen Bypass-Betrieb.
Die folgende Anzeige erscheint:
Die LED-Bypass (Gelb) und die Sta-
tusnummer 4;
