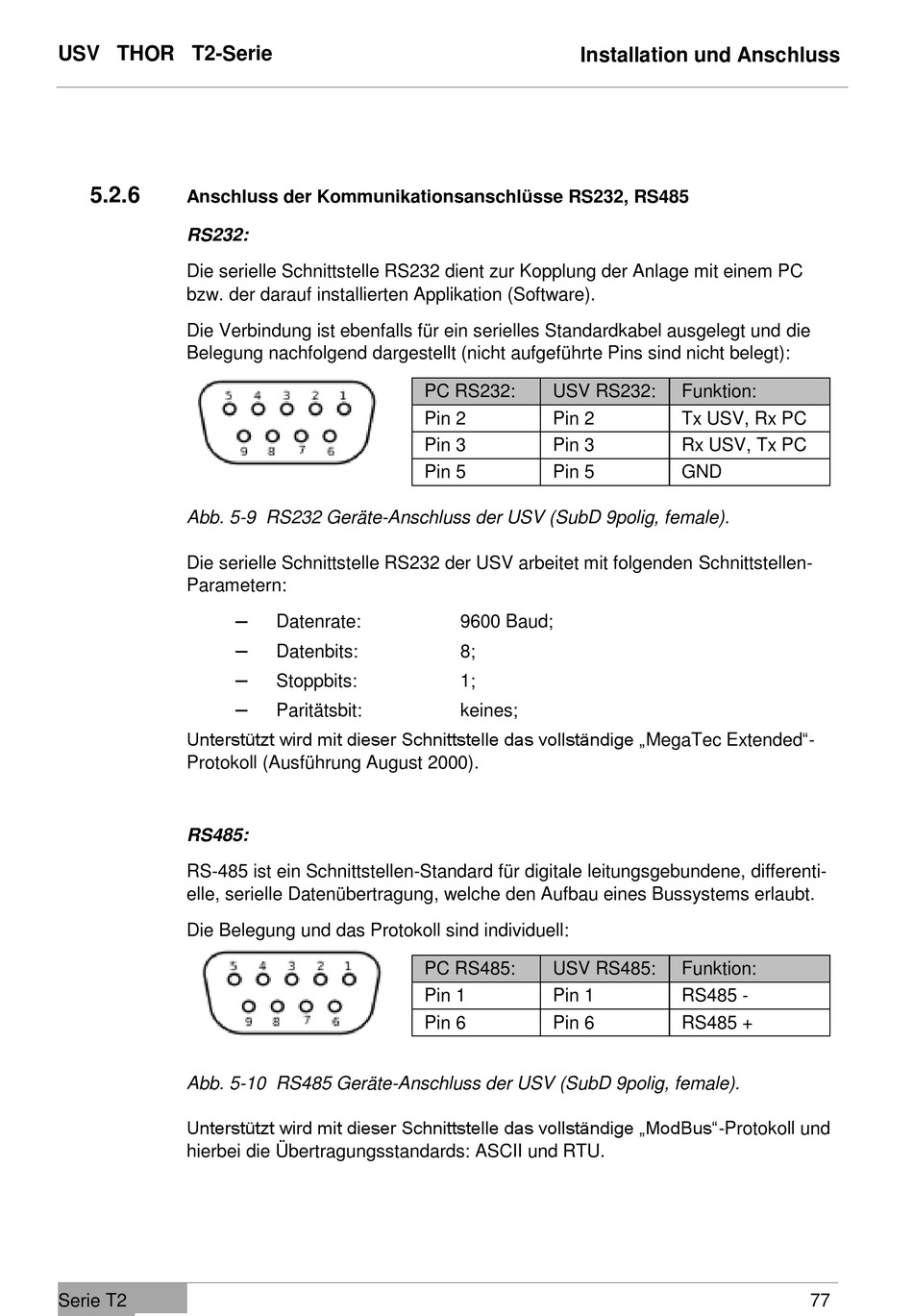

Effekta USV Handbuch Seite 77

USV THOR T2-Serie
5.2.6
Anschluss der Kommunikationsanschlüsse RS232, RS485
RS232:
Die serielle Schnittstelle RS232 dient zur Kopplung der Anlage mit einem PC
bzw. der darauf installierten Applikation (Software).
Die Verbindung ist ebenfalls für ein serielles Standardkabel ausgelegt und die
Belegung nachfolgend dargestellt (nicht aufgeführte Pins sind nicht belegt):
Abb. 5-9 RS232 Geräte-Anschluss der USV (SubD 9polig, female).
Die serielle Schnittstelle RS232 der USV arbeitet mit folgenden Schnittstellen-
Parametern:
Unterstützt wird mit dieser Schnittstelle das vollständige „MegaTec Extended"-
Protokoll (Ausführung August 2000).
RS485:
RS-485 ist ein Schnittstellen-Standard für digitale leitungsgebundene, differenti-
elle, serielle Datenübertragung, welche den Aufbau eines Bussystems erlaubt.
Die Belegung und das Protokoll sind individuell:
Abb. 5-10 RS485 Geräte-Anschluss der USV (SubD 9polig, female).
Unterstützt wird mit dieser Schnittstelle das vollständige „ModBus"-Protokoll und
hierbei die Übertragungsstandards: ASCII und RTU.
Serie T2

Datenrate:

Datenbits:

Stoppbits:

Paritätsbit:
Installation und Anschluss
PC RS232: USV RS232:
Pin 2 Pin 2
Pin 3 Pin 3
Pin 5 Pin 5
9600 Baud;
8;
1;
keines;
PC RS485: USV RS485:
Pin 1 Pin 1
Pin 6 Pin 6
Funktion:
Tx USV, Rx PC
Rx USV, Tx PC
GND
Funktion:
RS485 -
RS485 +
