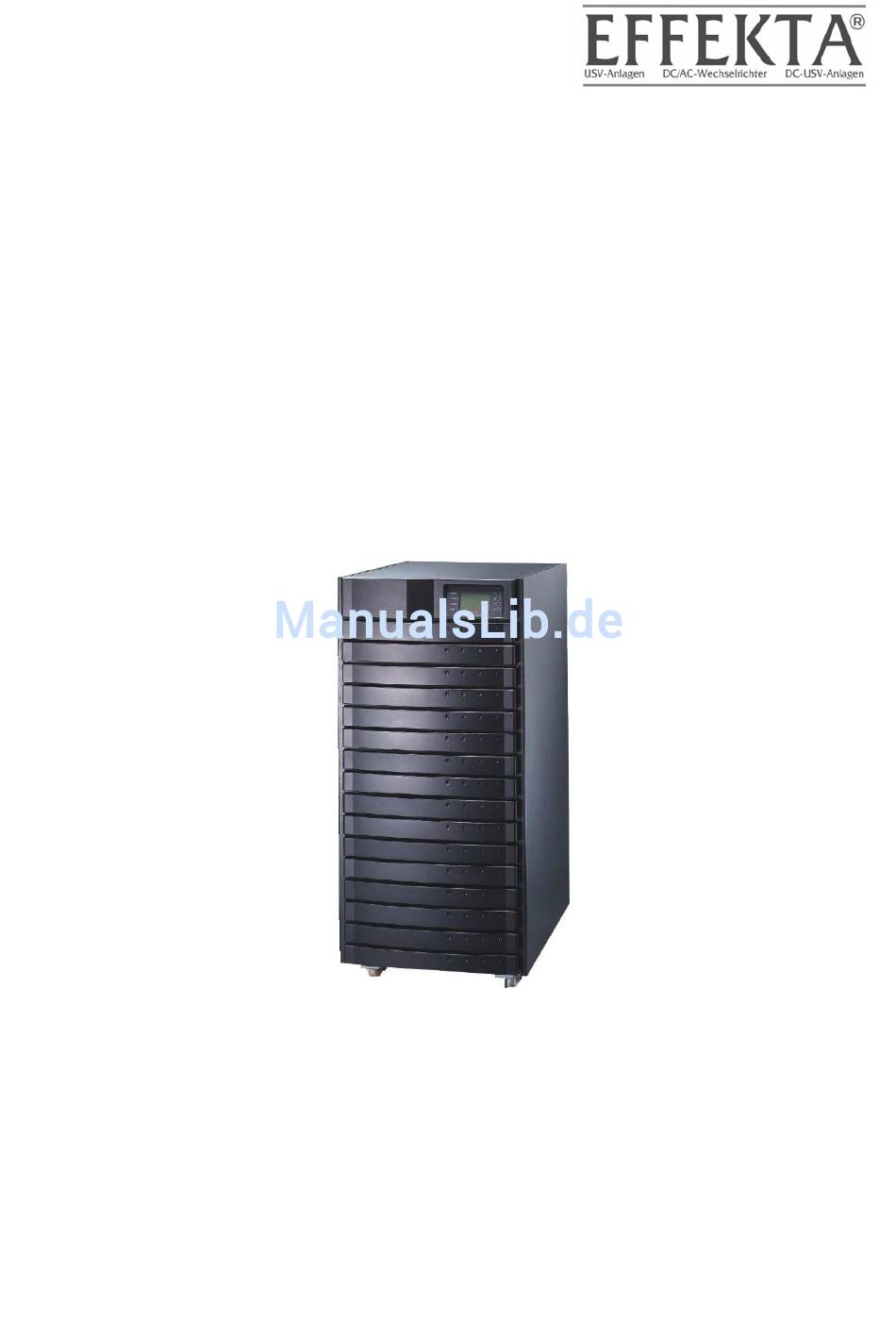

- Seite 1 Unterbrechungsfreie Stromversorgung MHD Modular Handbuch Artikelnummer: ACR11ENSXXK00XXX Oktober 2007...
-
Seite 2: Inhaltsverzeichnis
USV MHD Modular Handbuch Inhalt Darstellung Garantiebedingungen Haftpflichtbeschränkung Sicherheit Allgemeine Sicherheitshinweise Transport und Lagerung Aufstellung Anschluss Betrieb Umgang mit Akkumulatoren Wartung, Service und Störungen Einleitung Systembeschreibung Gerätebeschreibung MHD Modular Geräteelemente an der Front Geräteelemente an der Rückwand Akustische Warnmeldungen der USV... - Seite 3 USV MHD Modular Handbuch Inbetriebnahme der USV- Anlage Fehlerbeseitigung Software Wartung und Service 13.1 Aktivierung Wartungsbypass (unterbrechungsfrei) 13.2 Deaktivierung Wartungsbypass (unterbrechungsfrei) 13.3 Messung der Überbrückungszeit (Stützzeit) 13.4 Service- Protokoll 13.5 Service - Hotline: 13.6 Wartung und Serviceverträge Technische Daten 14.1 Gerätespezifikation...
-
Seite 4: Darstellung
Entsorgung unterliegen. Werfen Sie diese Komponenten niemals in den Müll. Copyright © 2006 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Das Copyright liegt bei der Firma EFFEKTA Regeltechnik GmbH Warenzeichen: Alle verwendeten Warenzeichen sind Eigentum Ihrer jeweiligen Besitzer. ® EFFEKTA ist ein eingetragenes Warenzeichen der EFFEKTA Regeltechnik GmbH Technische und optische Änderungen sowie Druckfehler vorbehalten... -
Seite 5: Garantiebedingungen
USV MHD Modular Handbuch 2 Garantiebedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen benötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen. Der Kaufbeleg sowie diese Erklärung sollten bei der Weitergabe in seinen Besitz übergehen. -
Seite 6: Haftpflichtbeschränkung
USV MHD Modular Handbuch Die EFFEKTA GmbH gibt weder explizite noch implizite Garantien in Bezug auf dieses Gerät und seine Qualität, Leistung, Verkäuflichkeit, oder Eignung für einen bestimmten Zweck. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In diesem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt. -
Seite 7: Sicherheit
USV MHD Modular Handbuch 3 Sicherheit 3.1 Allgemeine Sicherheitshinweise Dieses Handbuch enthält wichtige Sicherheitshinweise. Lesen und beachten Sie das Benutzerhandbuch und die in diesem Kapitel aufgeführten Sicherheitshin- weise aufmerksam, bevor Sie weitere Schritte (Transport, Lagerung, Anschluss, Inbetriebnahme, usw.) durchführen. Beachten Sie alle Warnungen und befolgen Sie alle Arbeitsanweisungen sowohl auf der Anlage als auch in diesem Handbuch genau. -
Seite 8: Aufstellung
USV MHD Modular Handbuch 3.3 Aufstellung Die USV ist für den Betrieb in belüfteten Räumen vorgesehen. Die Betriebs- temperatur der USV beträgt zwischen 0 °C und 40 °C. Die ideale Raum- temperatur sollte 25 °C nicht übersteigen. Die Verlustwärme der USV wird durch interne Ventilatoren ausgestoßen und an die Umgebung abgegeben. -
Seite 9: Anschluss
USV MHD Modular Handbuch 3.4 Anschluss Schutzerdung Vor Anschluss der Zuleitungskabel muss zuerst die Schutzerde angeschlossen werden. Ein Betrieb der Anlage ist ohne Schutzerdung nicht zulässig. Die Installation Die Installation dieser Anlage muss durch qualifiziertes Fachpersonal erfolgen. Zum Anschluss der USV an die Hausinstallation nur ein VDE- geprüftes und CE- gekennzeichnetes Netzkabel verwenden. -
Seite 10: Umgang Mit Akkumulatoren
USV MHD Modular Handbuch 3.6 Umgang mit Akkumulatoren Achtung – Gefahr von Stromschlägen und Verbrennungen. Akkumulatoren können Stromschläge verursachen und weisen hohe Kurzschlussströme auf, die wiederum zu Verbrennungen führen können. Unbefugte Personen sind von Akkumulatoren fern zu halten. Akkumulatoren nicht mit Wärmequellen in Verbindung bringen, bzw. nicht ins Feuer werfen. -
Seite 11: Einleitung
USV MHD Modular Handbuch 4 Einleitung Dieses Handbuch soll grundlegende Informationen über ein-, bzw. dreiphasige USV Online- Anlagen vermitteln, nämlich über das Funktionsprinzip, die An- wendung der verschiedenen Funktionen und darüber, was bei Betriebs- störungen zu tun ist. Weiterhin enthält dieses Handbuch Hinweise zum Trans- port und zur Lagerung sowie zur Handhabung und Installation der USV- Anlagen. -
Seite 12: Systembeschreibung
USV MHD Modular Handbuch 5 Systembeschreibung Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip. Sie sorgt für die Aufbereitung des Netzstroms und liefert eine unterbrechungs- und störungsfreie, einphasige Spannung für die betriebskritischen Verbraucher. Die USV kann sowohl durch eine ein- als auch dreiphasige Eingangsspannung versorgt werden. - Seite 13 USV MHD Modular Handbuch Herausragende Leistungsmerkmale der MHD Modular Online USV sind: keinerlei Unterbrechung oder Signaländerung bei Ausfall der primären Netzversorgung. perfekte Sinus-Spannung am Ausgang der USV. Die Qualität der Ausgangsspannung ist deutlich besser als die Netzspannung des Hausnetzes. Hohe Verfügbarkeit durch Möglichkeit zur Realisierung eines parallel redundanten Systems.
-
Seite 14: Gerätebeschreibung Mhd Modular

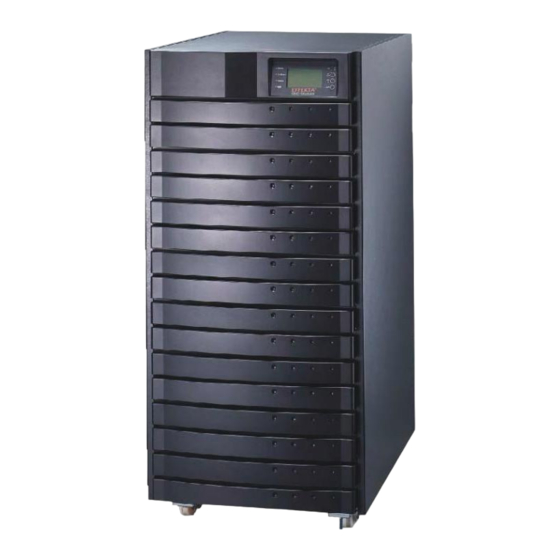

USV MHD Modular Handbuch 6 Gerätebeschreibung MHD Modular In diesem Kapitel werden Sie mit den entsprechenden Geräteelementen konfrontiert, erhalten die Instruktionen zur Bedienung sowie alle Angaben zu den Geräteanschlüssen. 6.1 Geräteelemente an der Front Abb. 2: Frontansicht MHD Modular Auf der Gerätefront sind alle, für den Normalbetrieb notwendigen Bedien- und Anzeigeelemente positioniert. - Seite 15 USV MHD Modular Handbuch a) Bedien- und Anzeigefeld Das Bedienfeld besteht aus drei Bedien-, bzw. Anzeigeeinheiten. Das sind im Einzelnen: LED Anzeigen (Anordnung links) LCD- Display (Anordnung Mitte) Tastenfeld (Anordnung rechts) Die LED Anzeigen dienen zur schnellen Anzeige des System- und Betriebszustandes. Diese Anzeigen können im LCD Display zusätzlich wiederholt angezeigt werden.
- Seite 16 USV MHD Modular Handbuch Das Tastenfeld dient zur Steuerung und Parametri- sierung der USV. Folgende Tastenfunktionen sind realisiert: ESC: (Escape) Abbruch einer Eingabe, bzw. Funktion. Verlassen einer Anzeigeebene zur nächst höheren. Scroll up (Pfeil nach oben): Erhöhung eines Wertes, bzw. Änderung der Auswahl eines Wertes...
-
Seite 17: Geräteelemente An Der Rückwand
USV MHD Modular Handbuch 6.2 Geräteelemente an der Rückwand Abb. 3: Rückwand- Ansicht MHD Modular Gefahr ! Alle an der Rückwand befindlichen Anschlüsse (Ausnahmen: RS232/485- Interface, Intelligent Slot) sind im angeschlossenen Zustand auf Netzpotential. Auch im abgekoppelten Zustand können durch geräteintern geladene Kapazitäten gefährlich hohe Spannungen an den Verbindungen anliegen. - Seite 18 USV MHD Modular Handbuch Der Schutzleiter ist unbedingt anzuschließen ! Bitte beachten Sie immer die angegebene Eingangsspannung auf dem Identifikations-Label, bzw. in den technischen Daten dieses Handbuchs. b) Leistungs- Die Abdeckung des Leistungsschalters ist ohne schalter Netz- Hilfsmittel abnehmbar. Eingang c) Kommunikation Über die serielle Schnittstelle werden alle relevanten...
-
Seite 19: Akustische Warnmeldungen Der Usv
USV MHD Modular Handbuch 6.3 Akustische Warnmeldungen der USV Bypassbetrieb: Die akustische Warnmeldung ertönt in folgender Sequenz (A) [Beep-> lange Pause (2 min) -> Beep -> ..., wiederholend]. Stützbetrieb und hohe Akkukapazität: Die akustische Warnmeldung ertönt in folgender Sequenz (B) [Beep->... -
Seite 20: Auspacken Des Usv Gehäuses
USV MHD Modular Handbuch 7.2 Auspacken des USV Gehäuses Lagern Sie das Gerät beim Auspacken immer stehend. Überprüfen Sie die Lieferung anhand des Lieferscheins auf Vollständigkeit. Ist die Lieferung unvollständig oder haben Sie eine Fehllieferung erhalten, ist der Lieferant umgehend darüber zu unterrichten. -
Seite 21: Installation Und Anschluss Der Usv
USV MHD Modular Handbuch 8 Installation und Anschluss der USV !! Achtung !! Auch bei ausgeschalteter Netzspannung steht innerhalb des Gerätes eine gefährlich hohe Batteriespannung an! Sämtliche Anschluss- und Inbetriebnahmearbeiten dürfen deshalb nur von einer Elektrofachkraft vorgenommen werden. Diese Fachkraft hat sich vor Beginn der Arbeiten an der Anlage durch Lesen des Handbuchs und der Installationshinweise mit den besonderen Gegebenheiten dieser USV- Serie vertraut zu machen. - Seite 22 USV MHD Modular Handbuch Achten Sie immer auf genügend Raum hinter der USV, um dort die nötigen Anschlussarbeiten durchführen zu können. Die Tragfähigkeit der Unterlage muss auf jeden Fall gewährleistet sein. Stellen Sie sicher, dass die Belüftung des Gerätes gewährleistet ist. Die Luft wird von vorne angesaugt und nach hinten ausgeblasen.
- Seite 23 USV MHD Modular Handbuch verrastet dieses automatisch. Eine weitere Fixierung im Schacht ist nicht nötig Abb. 7: Montage der Powermodule Fig. 4 Fig. 5 Fig. 6 Befestigen Sie die Kunststoffabdeckungen vor den Einschüben für die Powermodule von unten nach oben.
-
Seite 24: Austausch Von Powermodulen
Beim Einbau neuer Module ist darauf zu achten, dass die Elektroinstallation für die Erhöhung der Last ausgelegt ist. 8.3 Anschluss der USV Die Modell der Serie MHD Modular sind mit Schraubanschlüssen ausgestattet. Hierbei sind das Anschlussschema sowie die nachfolgenden Informationen zu beachten: Das Anschlussfeld ist auf der Rückseite der USV- Anlage positioniert. - Seite 25 USV MHD Modular Handbuch Abb. 9: Anschlussfeld der USV Achtung ! Die USV- Anlage umfasst Bauteile mit hoher Spannung und Stromstärke eine unsachgemäße Handhabung kann daher zu Elektrounfällen mit u. U. tödlichem Ausgang bzw. Sachschäden führen. Die USV Anlage kann sowohl ein- als auch dreiphasig angeschlossen werden folgende Schemata zeigen den korrekten Anschluss der Anlage: Abb.
- Seite 26 USV MHD Modular Handbuch Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind die Verbraucher nicht geerdet. Bei einphasigem Anschluss muss der Außenleiter unbedingt auf Anschluss „R“ an der USV angeschlossen werden. Der Anschluss auf den Eingängen „S“, bzw.
- Seite 27 USV MHD Modular Handbuch Befindet sich die USV- Anlage innerhalb eines NOT-AUS Kreises ist zu beachten, dass im Falle einer Betätigung der USV- Ausgang nicht stromlos wird. Die Verbraucher werden für die Dauer der Stützzeit weiterhin versorgt. Warnung: Der Netzanschluss muss mit Sicherungen zwischen Netz und USV- Anlage abgesichert werden.
-
Seite 28: Kommunikationsanschluss Der Usv
USV MHD Modular Handbuch !! Achtung !! Soll die Anlage voll erweiterbar sein, müssen die Sicherungen und Kabel- querschnitte nach entsprechend maximaler Ausbaustufe gewählt werden. Bei Erweiterung der Anlage sind auf jeden Fall die Sicherungen und Kabelquer- schnitte zu prüfen. -
Seite 29: Snmp-Adapter (Option, Intelligent Slot)
USV MHD Modular Handbuch 8.5 SNMP-Adapter (Option, Intelligent Slot) Der integrierte SNMP-Adapter dient zum Datenaustausch zwischen der USV und einem Rechnernetzwerk. Es sind sowohl Melde- als auch Steuerungs- funktionen möglich. Die für den Geräteanschluss notwendige Beschreibung zum SNMP-Adapter entnehmen sie bitte dem mitgelieferten Handbuch „UPS SNMP ADAPTER“. -
Seite 30: Betrieb
USV MHD Modular Handbuch 9 Betrieb 9.1 Betriebsarten und Meldungen Betriebs- Akustischer LED- Display LCD-Display Anmerkung bedingungen Alarm Sequenz Normal- Mode Netzspannung ist normal Battery- Mode Netzspannung ausserhalb der Die Versorgungsspannung ist spezifizierten abnormal Grenzen Batteriespannung Die Batteriespannung ist zu... - Seite 31 USV MHD Modular Handbuch Betriebs- Akustischer LED- Display LCD-Display Anmerkung bedingungen Alarm Sequenz Phasen- oder Drehfeldfehler Anzeige Phasenfehler, Aus- Phasenfehler gang abgeschaltet, die USV Überprüfen Sie den (Bypass- Mode) schaltet sich nach 30 Sekunden Netzanschluss der USV Gerätefehler Gerätefehler (Normal Mode) Alarm Code: 02 03 09 Anzeige geräte- und...
-
Seite 32: Einschalten Der Usv
USV MHD Modular Handbuch 9.2 Einschalten der USV Achtung ! Vor dem Einschalten der USV muss eine korrekte Installation sichergestellt und überprüft werden. Dies umfasst primär Eingangsspannung, Drehfeld, Akku- spannung und -polarität. Die USV- Anlage umfasst Bauteile mit hoher Spannung und Stromstärke eine unsachgemäße Handhabung kann daher zu Elektrounfällen mit u. - Seite 33 USV MHD Modular Handbuch Anzeige der Ausgangsparameter OUTPUT PARAMETER Alle Parameter sind gleich „0“, da der Ausgang noch abgeschaltet ist. VOLT: CURR: FREQ: 0.0Hz Anzeige der Eingangsparameter INPUT PARAMETER VOLT: 220V 220V 221V Freq:50.0Hz RST INPUT Anzeige der Leitungsparameter POWER PARAMETER Es werden die Gesamtleistung und die Leistung der einzelnen Powermodule angezeigt.
-
Seite 34: Starten Der Usv
USV MHD Modular Handbuch 9.3 Starten der USV Vor dem Starten der USV muss diese bereits eingeschaltet sein. Anschließend muss folgender Ablauf zum Starten der USV eingehalten werden: Verlassen der Anzeige der Betriebsparameter mit „ESC“ LOAD: 0% BATT: I/P VOLT:220 220 221 O/P VOLT: O/P FREQ:50.0Hz... -
Seite 35: Ausschalten Der Usv
USV MHD Modular Handbuch 9.4 Ausschalten der USV Zum vollständigen Ausschalten der USV gehen Sie wie folgt vor: Ausschalten des Versorgungsnetzes durch abschalten des Netz- Trennschalters (Rückseite der USV). Abschalten der USV mittels Bedienfeld (Abschaltsequenz folgt). Abschalten der Akkuspannung (Akkustrang extern abschalten oder... -
Seite 36: Setup
Das Setup steht ausschließlich geschulten Personen zur Inbetriebnahme der Anlage zur Verfügung. Folgende Anzeigen dienen zur Darstellung der möglichen Funktionen. Der „User Key“ wird nur an entsprechend geschulte Personen durch die Serviceabteilung der Fa. EFFEKTA weitergegeben. SE1: Abschalten des USV Ausganges, bzw. Umschaltung auf internen Bypass. - Seite 37 USV MHD Modular Handbuch SE5: Einstellung der USV Zeit UPS TIME 2006Y 23D 12H 56M MODIFY 2006Y 09M 23D 12H 56M SE6: Einstellung der Anzahl Powermodule, die zur Redundanz der Anlage genutzt werden. SETUP REDUNDANCE TOTAL NUM: 3 REDUN NUM: 1 MAX POWER CURRENT SETTING:8kVA/ 5.6kW...
-
Seite 38: Zuschalten Interner Bypass
USV MHD Modular Handbuch 9.6 Zuschalten interner Bypass Bei laufender USV kann der interne Bypass manuell eingeschaltet werden. Dabei wird die Phase „R“ intern direkt mit dem Ausgang verbunden. Bei zugeschaltetem Bypass ist der USV- Ausgang nicht mehr gegen Netzausfall geschützt. -
Seite 39: Abschalten Interner Bypass
USV MHD Modular Handbuch Gerät arbeitet im Bypass Mode LOAD: 0% BATT: I/P VOLT:220 220 221 O/P VOLT:220 O/P FREQ:50.0Hz STATUS: BYPASS MODE 9.7 Abschalten interner Bypass Die Abschaltung des internen Bypass erfolgt identisch wie der „Start der USV“. Die Abläufe und Anzeigen sind identisch. -
Seite 40: Inbetriebnahme Der Usv- Anlage
USV MHD Modular Handbuch 10 Inbetriebnahme der USV- Anlage Um eine fehlerfreie Inbetriebnahme zu garantieren, sind die nachfolgenden Aktionspunkte einzuhalten: 1. Schalten Sie die USV ein. (Kapitel 9.2) 2. Starten Sie die USV. (Kapitel 9.3) 3. Warten Sie bis sich die USV in der Netzbetriebsart befindet. - Seite 41 USV MHD Modular Handbuch Sollte die USV nicht einwandfrei arbeiten, versuchen Sie bitte das Problem unter zu Hilfenahme der nachfolgenden Tabelle zu beheben: Problem Mögliche Ursache: Abhilfe: Die „FAULT“ LED Überlast im Bypass-, Reduzieren Sie die Last. leuchtet. Der Signal- bzw.
- Seite 42 USV MHD Modular Handbuch Ist das von Ihnen registrierte Fehlerbild der USV in der Tabelle nicht zu finden, benachrichtigen Sie bitte unsere Serviceabteilung und halten folgende Informationen bereit: 1. Modellnummer, Seriennummer; 2. Datum, an dem das Problem auftrat; 3. Ausführliche Beschreibung des Problems;...
-
Seite 43: Software
USV MHD Modular Handbuch 12 Software Durch ein geeignetes Softwarepaket können Einstellungen und Betriebszustände der USV über die Kommunikationsschnittstelle ermittelt und weiterverarbeitet werden. Die Softwarepakete sind beim Hersteller / Händler oder unter der angegebenen Service-Hotline (Kapitel „Service“) erhältlich. Dort bekommen Sie nützliche Informationen über geeignete Softwarepakete bezüglich Ihrer Anwendung und USV. -
Seite 44: Wartung Und Service
USV MHD Modular Handbuch 13 Wartung und Service Sie können bei Ihrer USV- Anlage eine lange Lebensdauer und einen störungsfreien Betrieb bei einem Minimum an Wartung voraussetzen. Die Zuverlässigkeit der USV wird jedoch wesentlich durch die Umgebungs- bedingungen bestimmt. Temperatur und Luftfeuchte in der Anlagenumgebung müssen sich innerhalb der Grenzen halten. -
Seite 45: Deaktivierung Wartungsbypass (Unterbrechungsfrei)
USV MHD Modular Handbuch 13.2 Deaktivierung Wartungsbypass (unterbrechungsfrei) Vor Deaktivierung des externen Wartungsbypass muss auf jeden Fall sichergestellt sein, dass die USV aktiviert und sich intern im Bypass Modus befindet. Dazu ist folgender Ablauf zu befolgen: Einschalten der Akkubank Einschalten des Netz- Trennschalters. -
Seite 46: Messung Der Überbrückungszeit (Stützzeit)
USV MHD Modular Handbuch 13.3 Messung der Überbrückungszeit (Stützzeit) Bevor Sie mit dieser Prozedur beginnen sollten Sie unbedingt alle offenen Datenbestände sichern. Informieren Sie zudem alle beteiligten Mitarbeiter. Zur Messung der Stützdauer gibt es im Wesentlichen zwei Methoden. Die Methode a) eignet sich zur Messung der tatsächlichen Stützdauer, wobei die Verbraucher zwangsläufig am Ende der Überbrückungszeit stromlos werden. -
Seite 47: Service- Protokoll
USV MHD Modular Handbuch 13.4 Service- Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der USV- Anlage durchgeführt wurden in das Service- Protokoll ein. Datum: Durchgeführten Arbeiten: Durchgeführt von: Seite 47 von 51 Serie MHD... -
Seite 48: Service - Hotline
Bereich oder Niederlassung direkt kontaktieren. http://www.effekta.com/html/kontakt.html 13.6 Wartung und Serviceverträge Die EFFEKTA Regeltechnik GmbH bietet Ihnen entsprechende Wartungs- und Serviceleistungen, um die höchst mögliche Zuverlässigkeit und Verfügbarkeit der USV- Anlage zu gewährleisten. Zudem können wir Sie im Rahmen eines Wartungsvertrags in folgenden Bereichen mit unserem Fachpersonal unterstützen bzw. -
Seite 49: Technische Daten
USV MHD Modular Handbuch 14 Technische Daten 14.1 Gerätespezifikation Modell: MHD Modular Leistung: 4 – 24 kVA Netzeingang: Phasen 1 + N + PE 3 + N + PE Spannungs- Last > 70% 160 .. 300 V AC 277 .. 500 VAC bereich 70% >... -
Seite 50: Zubehör
Abmaße Gehäuse H x B x T [mm] 965 x 442 x 700 mm 14.2 Zubehör Nachfolgen finden Sie eine Komponentenliste, die speziell für diese USV durch die EFFEKTA Regeltechnik GmbH zugelassen und getestet sind: Zubehör: Funktion: Artikelnummer: Softwarepaket Netzwerkfähige Shutdown- und LAN-PowerShut „PowerShut Plus“... -
Seite 51: Verschleißteilliste
USV MHD Modular Handbuch 14.3 Verschleißteilliste Die nachfolgend aufgelisteten Komponenten stehen in Zusammenhang mit normalen Alterungserscheinungen und unterliegen nicht der Gewährleistung für diese USV: Verschleißteil: Funktion: Artikelnummer: ________ ** Die Verschleißteilbezeichnung der Akkus entnehmen Sie bitte den bestückten Akkumulatoren oder auf Anfrage.
