Der Anzeige-Bereich teilt sich dabei in folgende Zonen und Informationen auf.
Die Touch-Oberfläche lässt die Auswahl direkt, in gewohnter Weise auf dem
Display zu. Es kann aber auch alternativ das Tastenfeld zur Eingabe und Navi-
gation verwendet werden:

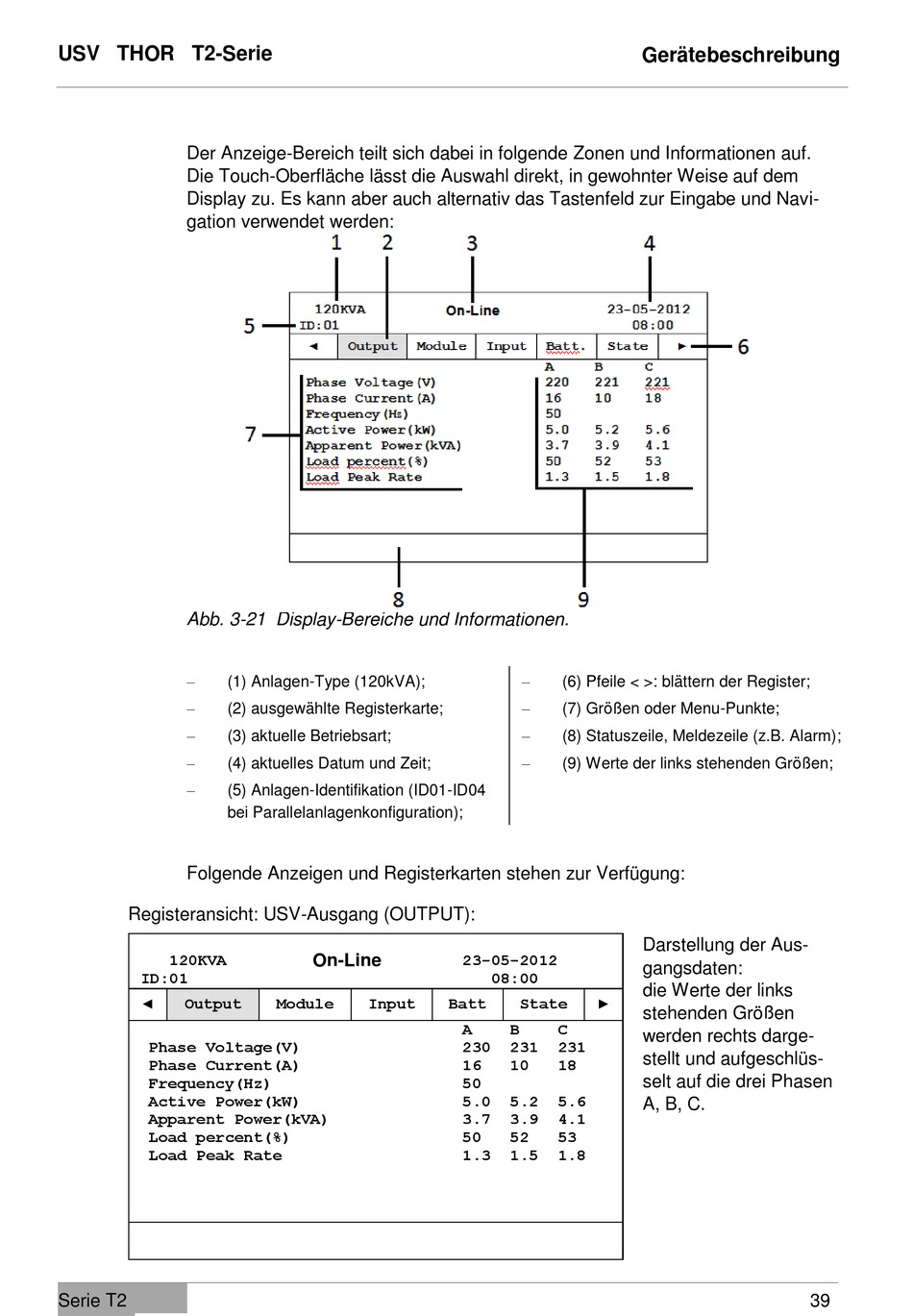

Abb. 3-21 Display-Bereiche und Informationen.

(1) Anlagen-Type (120kVA);

(2) ausgewählte Registerkarte;

(3) aktuelle Betriebsart;

(4) aktuelles Datum und Zeit;

(5) Anlagen-Identifikation (ID01-ID04
bei Parallelanlagenkonfiguration);
Folgende Anzeigen und Registerkarten stehen zur Verfügung:
Registeransicht: USV-Ausgang (OUTPUT):
120KVA
ID:01
◄ Output
Phase Voltage(V)
Phase Current(A)
Frequency(Hz)
Active Power(kW)
Apparent Power(kVA)
Load percent(%)
Load Peak Rate
Serie T2
On-Line
Module Input Batt

(6) Pfeile < >: blättern der Register;

(7) Größen oder Menu-Punkte;

(8) Statuszeile, Meldezeile (z.B. Alarm);

(9) Werte der links stehenden Größen;
23-05-2012
08:00
State ►
A B C
230 231 231
16 10 18
50
5.0 5.2 5.6
3.7 3.9 4.1
50 52 53
1.3 1.5 1.8
Gerätebeschreibung
Darstellung der Aus-
gangsdaten:
die Werte der links
stehenden Größen
werden rechts darge-
stellt und aufgeschlüs-
selt auf die drei Phasen
A, B, C.
