USV THOR T2-Serie

(22) Optionale Schnittstelle;

(23) Relay-/Kontakt Schnittstelle;

(24) Anschluss der Bedieneinheit;
Nach dem Öffnen der Schaltschranktüren (Abb. 3-9, Abb. 3-10) erreichen wir al-
le wesentlichen Geräte-Komponenten. Auf der Vorderseite, im oberen Bereich
ist das Zentral-Modul (2HE) in der typischen Einschubbauweise integriert. Direkt
darunter sind die USV-Module (M1...M4) angeordnet. Die Benennung der USV-
Module erfolgt in umgekehrter Reihenfolge, d.h. das unterste USV-Modul (9)
trägt die Bezeichnung M1 (Abb. 3-10).
Unterhalb der USV-Module befinden sich die Leitungsschutzschalter und der
Anschlussbereich der Anlage.
Die Schnittstellen zur Außenwelt befinden sich auf der Rückseite der USV-
Einrichtung, sowie die Eingangs-, Bypass-Schalter der USV-Module und die Si-
cherungseinheiten entsprechend der USV-Module zugeordnet.
3.4.2
THOR T2-Serie (1.4 M, 150 kVA)

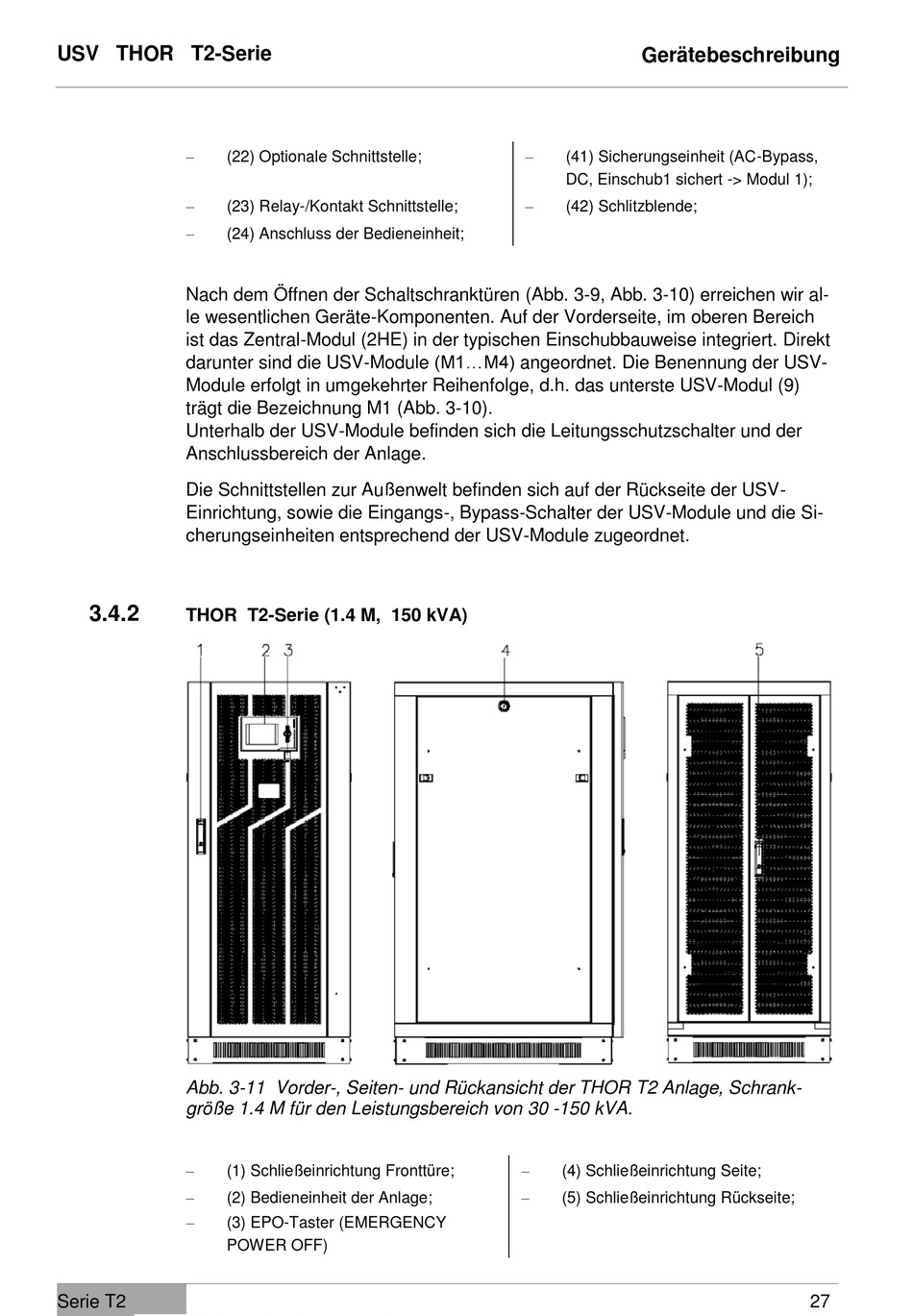

Abb. 3-11 Vorder-, Seiten- und Rückansicht der THOR T2 Anlage, Schrank-
größe 1.4 M für den Leistungsbereich von 30 -150 kVA.

(1) Schließeinrichtung Fronttüre;

(2) Bedieneinheit der Anlage;

(3) EPO-Taster (EMERGENCY
POWER OFF)
Serie T2
Gerätebeschreibung

(41) Sicherungseinheit (AC-Bypass,
DC, Einschub1 sichert -> Modul 1);

(42) Schlitzblende;

(4) Schließeinrichtung Seite;

(5) Schließeinrichtung Rückseite;
