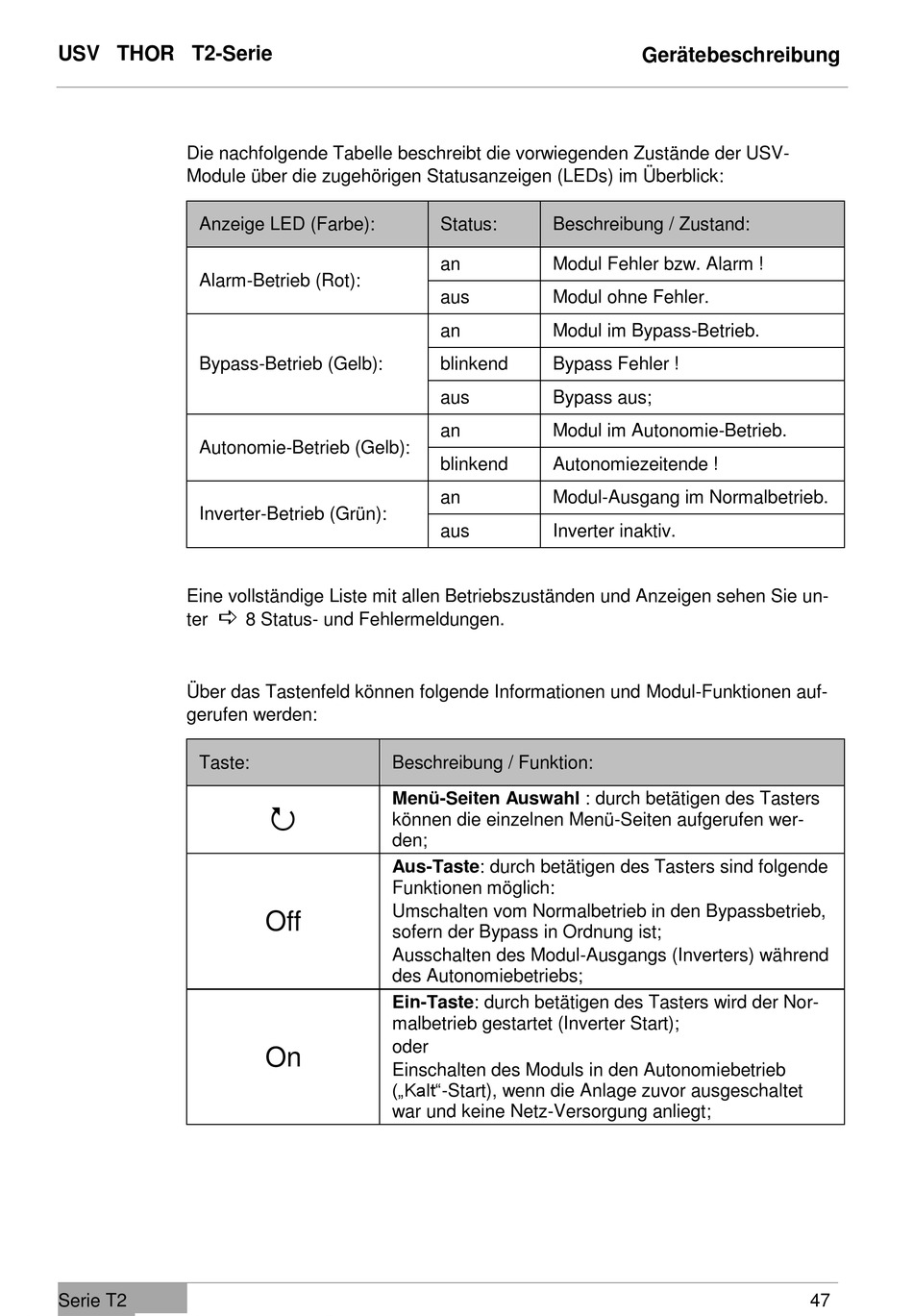

USV THOR T2-Serie
Die nachfolgende Tabelle beschreibt die vorwiegenden Zustände der USV-
Module über die zugehörigen Statusanzeigen (LEDs) im Überblick:
Anzeige LED (Farbe):
Alarm-Betrieb (Rot):
Bypass-Betrieb (Gelb):
Autonomie-Betrieb (Gelb):
Inverter-Betrieb (Grün):
Eine vollständige Liste mit allen Betriebszuständen und Anzeigen sehen Sie un-
ter
Über das Tastenfeld können folgende Informationen und Modul-Funktionen auf-
gerufen werden:
Taste:
Serie T2
8 Status- und Fehlermeldungen.
Beschreibung / Funktion:
Menü-Seiten Auswahl : durch betätigen des Tasters
können die einzelnen Menü-Seiten aufgerufen wer-
den;
Aus-Taste: durch betätigen des Tasters sind folgende
Funktionen möglich:
Umschalten vom Normalbetrieb in den Bypassbetrieb,
Off
sofern der Bypass in Ordnung ist;
Ausschalten des Modul-Ausgangs (Inverters) während
des Autonomiebetriebs;
Ein-Taste: durch betätigen des Tasters wird der Nor-
malbetrieb gestartet (Inverter Start);
oder
On
Einschalten des Moduls in den Autonomiebetrieb
(„Kalt"-Start), wenn die Anlage zuvor ausgeschaltet
war und keine Netz-Versorgung anliegt;
Status:
Beschreibung / Zustand:
an
Modul Fehler bzw. Alarm !
aus
Modul ohne Fehler.
an
Modul im Bypass-Betrieb.
blinkend
Bypass Fehler !
aus
Bypass aus;
an
Modul im Autonomie-Betrieb.
blinkend
Autonomiezeitende !
an
Modul-Ausgang im Normalbetrieb.
aus
Inverter inaktiv.
Gerätebeschreibung
47
