USV THOR T2-Serie
Alle Anweisungen und Daten zum Anschluss entnehmen Sie bitte  5.2 An-
schluss der USV-Anlage.
Bei den Anlagen 2.0 M (30-300 kVA) befindet sich der USV-Anschlussblock,
gemäß der Abbildung (Abb. 3-14), bei geöffneter Rückseite im mittleren Rack-
Bereich. Die nachfolgenden Abbildungen zeigen die Anordnungen, aufgeteilt in
den rechts- und linksseitigen Anschlussbereich.

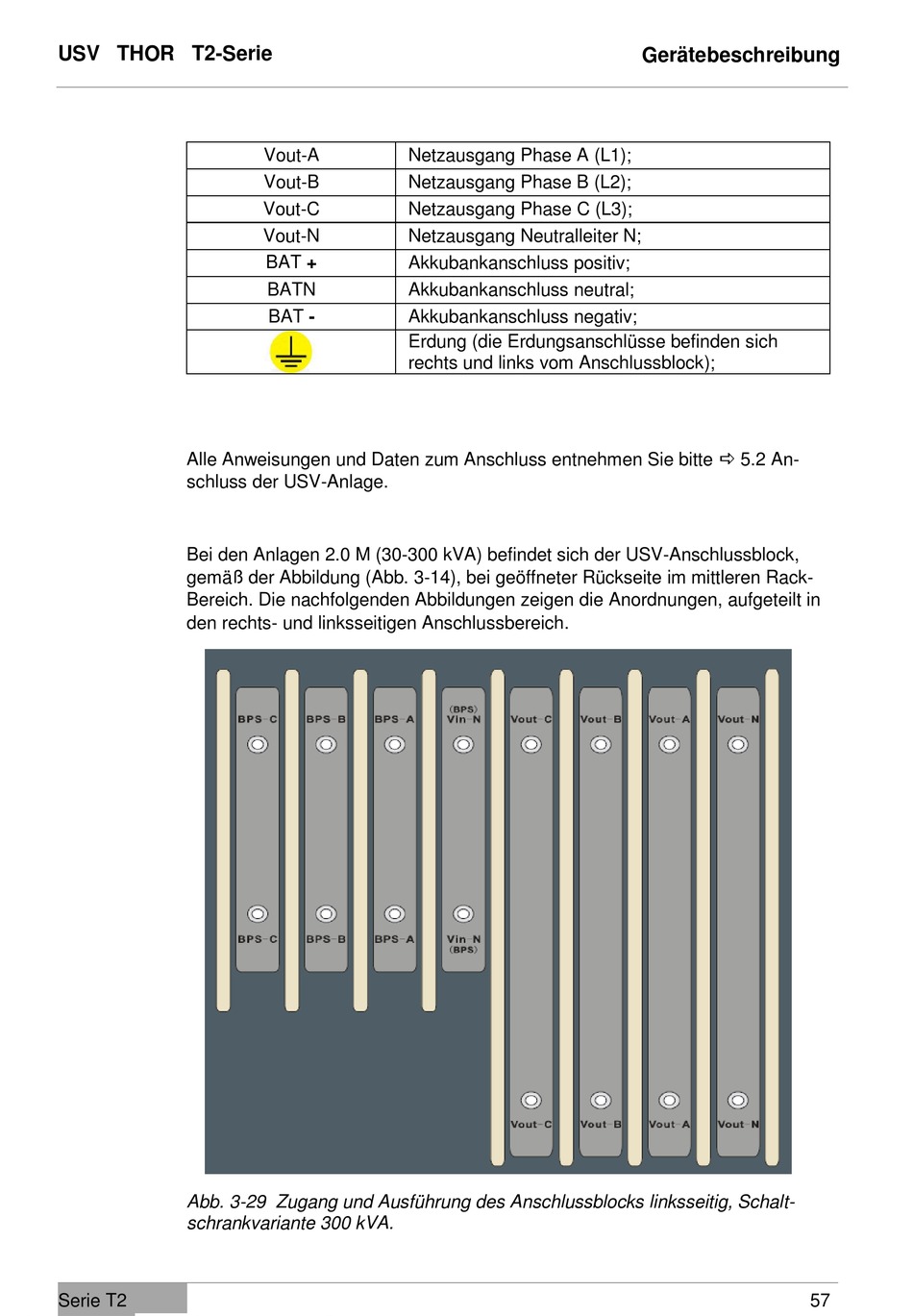

Abb. 3-29 Zugang und Ausführung des Anschlussblocks linksseitig, Schalt-
schrankvariante 300 kVA.
Serie T2
Vout-A Netzausgang Phase A (L1);
Vout-B Netzausgang Phase B (L2);
Vout-C Netzausgang Phase C (L3);
Vout-N Netzausgang Neutralleiter N;
BAT + Akkubankanschluss positiv;
BATN Akkubankanschluss neutral;
BAT - Akkubankanschluss negativ;
Erdung (die Erdungsanschlüsse befinden sich
rechts und links vom Anschlussblock);
Gerätebeschreibung
