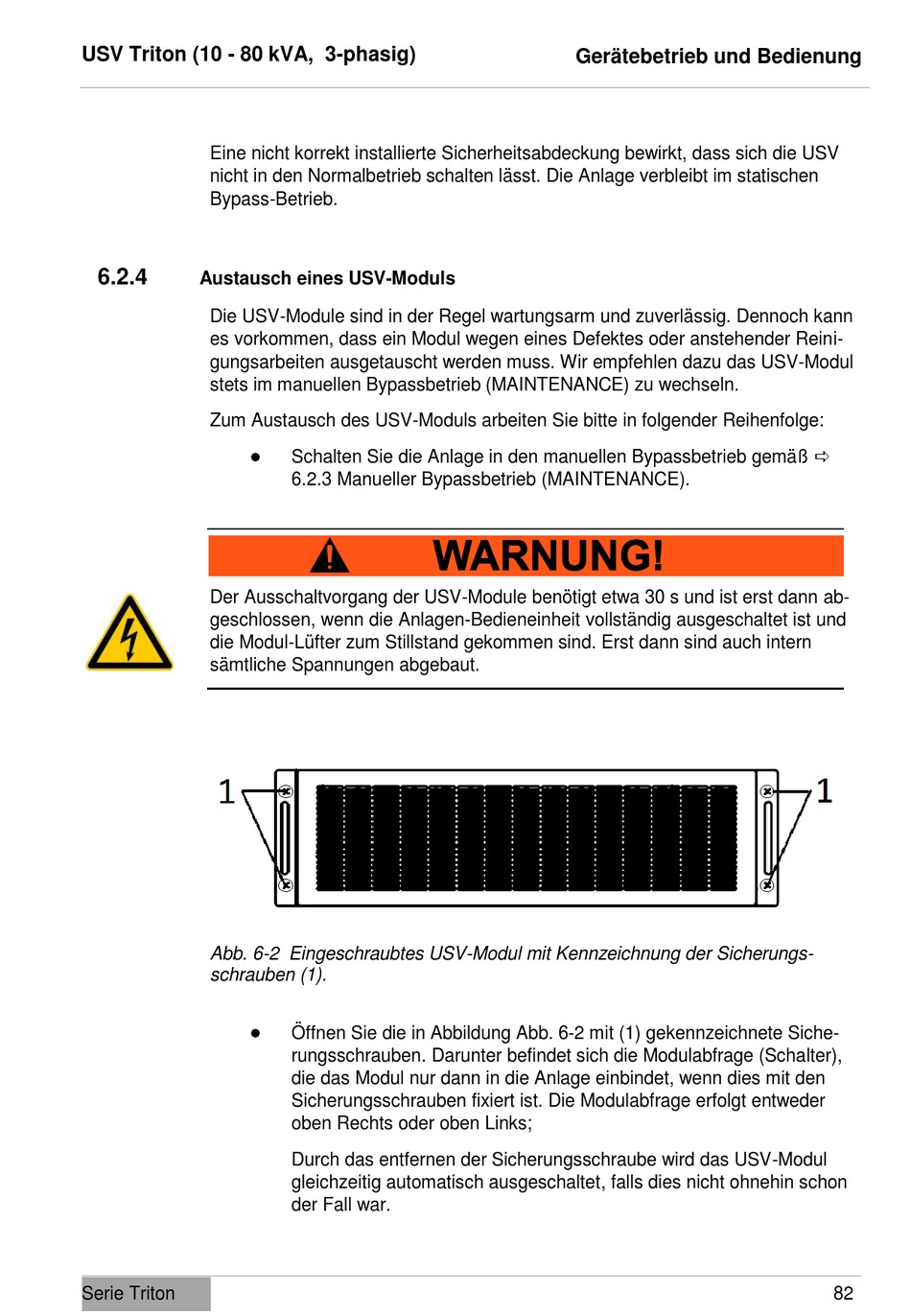

Austausch Eines Usv-Moduls - Effekta Triton Serie Handbuch

USV Triton (10 - 80 kVA, 3-phasig)
Eine nicht korrekt installierte Sicherheitsabdeckung bewirkt, dass sich die USV
nicht in den Normalbetrieb schalten lässt. Die Anlage verbleibt im statischen
Bypass-Betrieb.
6.2.4

Austausch eines USV-Moduls

Die USV-Module sind in der Regel wartungsarm und zuverlässig. Dennoch kann
es vorkommen, dass ein Modul wegen eines Defektes oder anstehender Reini-
gungsarbeiten ausgetauscht werden muss. Wir empfehlen dazu das USV-Modul
stets im manuellen Bypassbetrieb (MAINTENANCE) zu wechseln.
Zum Austausch des USV-Moduls arbeiten Sie bitte in folgender Reihenfolge:
•
Der Ausschaltvorgang der USV-Module benötigt etwa 30 s und ist erst dann ab-
geschlossen, wenn die Anlagen-Bedieneinheit vollständig ausgeschaltet ist und
die Modul-Lüfter zum Stillstand gekommen sind. Erst dann sind auch intern
sämtliche Spannungen abgebaut.
Abb. 6-2 Eingeschraubtes USV-Modul mit Kennzeichnung der Sicherungs-
schrauben (1).
•
Serie Triton
Schalten Sie die Anlage in den manuellen Bypassbetrieb gemäß 
6.2.3 Manueller Bypassbetrieb (MAINTENANCE).
Öffnen Sie die in Abbildung Abb. 6-2 mit (1) gekennzeichnete Siche-
rungsschrauben. Darunter befindet sich die Modulabfrage (Schalter),
die das Modul nur dann in die Anlage einbindet, wenn dies mit den
Sicherungsschrauben fixiert ist. Die Modulabfrage erfolgt entweder
oben Rechts oder oben Links;
Durch das entfernen der Sicherungsschraube wird das USV-Modul
gleichzeitig automatisch ausgeschaltet, falls dies nicht ohnehin schon
der Fall war.
Gerätebetrieb und Bedienung
82
