USV THOR T2-Serie
5.2.7

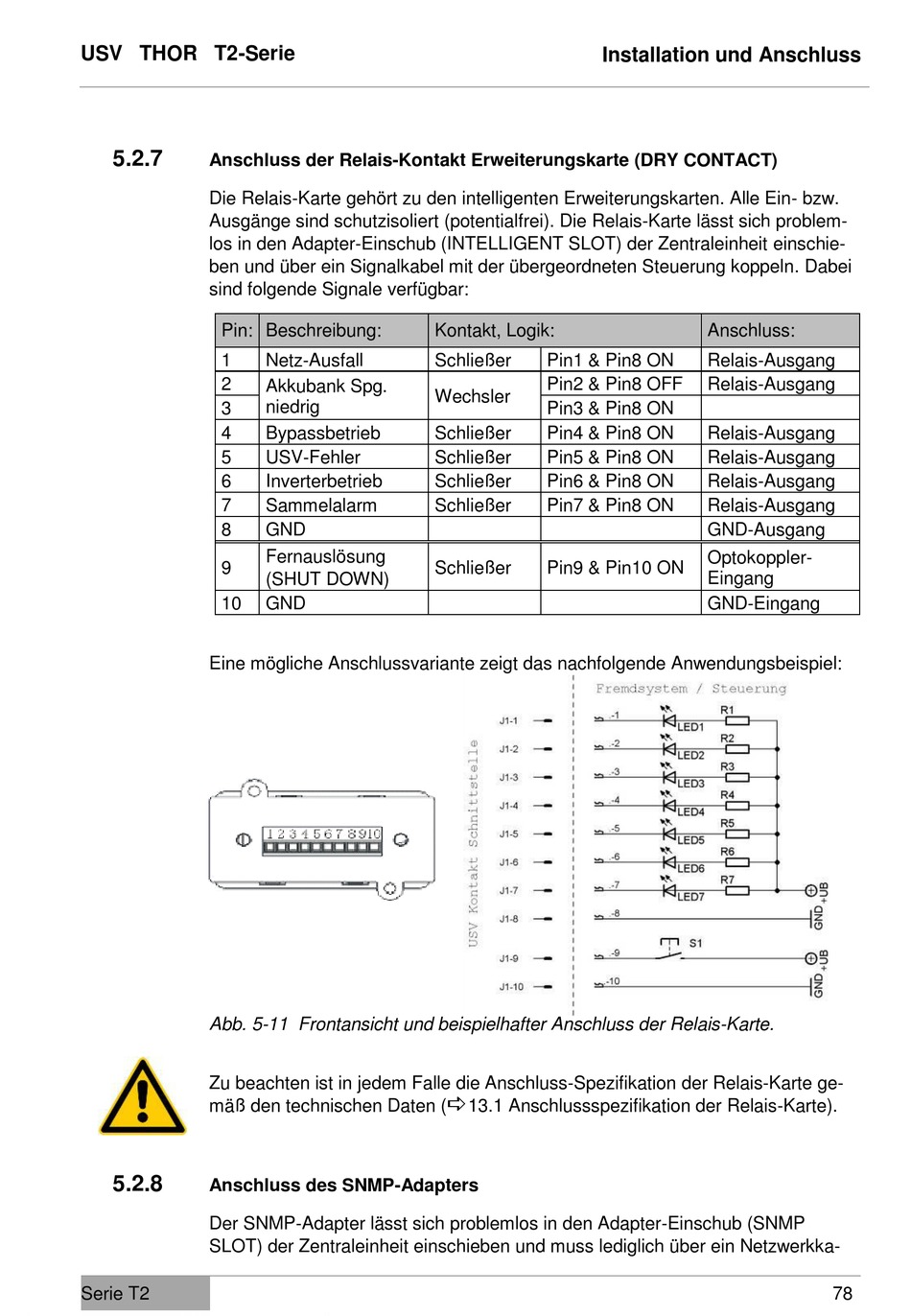

Anschluss der Relais-Kontakt Erweiterungskarte (DRY CONTACT)

Die Relais-Karte gehört zu den intelligenten Erweiterungskarten. Alle Ein- bzw.
Ausgänge sind schutzisoliert (potentialfrei). Die Relais-Karte lässt sich problem-
los in den Adapter-Einschub (INTELLIGENT SLOT) der Zentraleinheit einschie-
ben und über ein Signalkabel mit der übergeordneten Steuerung koppeln. Dabei
sind folgende Signale verfügbar:
Pin: Beschreibung:
1
2
3
4
5
6
7
8
9
10
Eine mögliche Anschlussvariante zeigt das nachfolgende Anwendungsbeispiel:
Abb. 5-11 Frontansicht und beispielhafter Anschluss der Relais-Karte.
Zu beachten ist in jedem Falle die Anschluss-Spezifikation der Relais-Karte ge-
mäß den technischen Daten (
5.2.8

Anschluss des SNMP-Adapters

Der SNMP-Adapter lässt sich problemlos in den Adapter-Einschub (SNMP
SLOT) der Zentraleinheit einschieben und muss lediglich über ein Netzwerkka-
Serie T2
Kontakt, Logik:
Netz-Ausfall Schließer
Akkubank Spg.
Wechsler
niedrig
Bypassbetrieb Schließer
USV-Fehler Schließer
Inverterbetrieb Schließer
Sammelalarm Schließer
GND
Fernauslösung
Schließer
(SHUT DOWN)
GND
Installation und Anschluss
Pin1 & Pin8 ON
Pin2 & Pin8 OFF
Pin3 & Pin8 ON
Pin4 & Pin8 ON
Pin5 & Pin8 ON
Pin6 & Pin8 ON
Pin7 & Pin8 ON
Pin9 & Pin10 ON

13.1 Anschlussspezifikation der Relais-Karte).
Anschluss:
Relais-Ausgang
Relais-Ausgang
Relais-Ausgang
Relais-Ausgang
Relais-Ausgang
Relais-Ausgang
GND-Ausgang
Optokoppler-
Eingang
GND-Eingang
