USV THOR T2-Serie
8.1.2

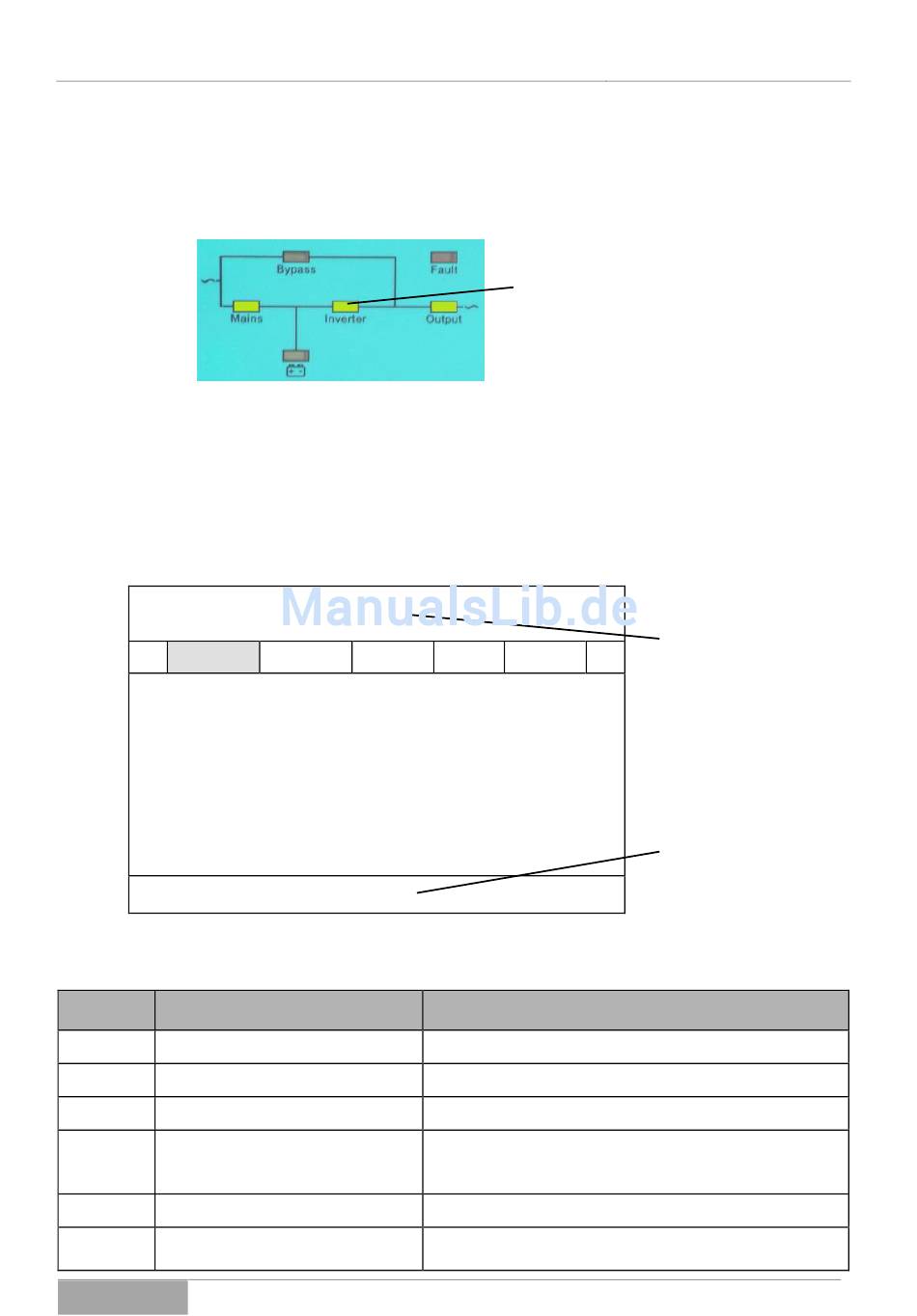

Die Zentraleinheit

Die Zentraleinheit zeigt generell den Status des Energiepfades über die LED-
Anzeige an, sowie einen möglichen Alarmzustand über die FAULT LED.
8.1.1

Anlagen Bedieneinheit

Die Anlagen-Bedieneinheit liefert nicht nur Fehler-Rapports und Ereignisdaten
(LOGGINGs), sondern auch eine Status- und eine Meldezeile, die sich jederzeit
ablesen lassen.
120KVA
ID:01
◄ Output
Phase Voltage(V)
Phase Current(A)
Frequency(Hz)
Active Power(kW)
Apparent Power(kVA)
Load percent(%)
Load Peak Rate
Die möglichen Anzeigen sehen Sie in der nachfolgenden Tabelle:
Anzeige:
1 Initializing
2 Standby
3 Non-Output
4 On Bypass
5 On Line
6 EPO Activated
Serie T2
On-Line
Module Input Batt
Bedeutung:
Die Steuerung initialisiert sich.
Die Anlage bleibt auf Bereitschafft
Der Ausgang der Anlage ist nicht zu geschaltet.
Der INVERTER ist abgeschaltet, die Verbrau-
cher werden über den statischen BYPASS
versorgt.
Der Inverter versorgt den Ausgang, Normalbetrieb.
Die NOT-AUS Funktion EPO oder REPO wurden
betätigt.
INVERTER-Betrieb, keine Fehler
23-05-2012
08:00
State ►
A B C
230 231 231
16 10 18
50
5.0 5.2 5.6
3.7 3.9 4.1
50 52 53
1.3 1.5 1.8
Meldungen
Aktueller Status
Meldezeile für
aktuelle Ereignisse
