USV THOR T2-Serie

(1) Schließeinrichtung Fronttüre;

(2) Bedieneinheit der Anlage;

(3) EPO-Taster (EMERGENCY
POWER OFF)
Die Abbildung (oben) zeigt die drei Ansichten der USV. Die allgemeine Bedie-
nung erfolgt über die Bedieneinheit, welche sich in der Gerätefront (-Türe) be-
findet.

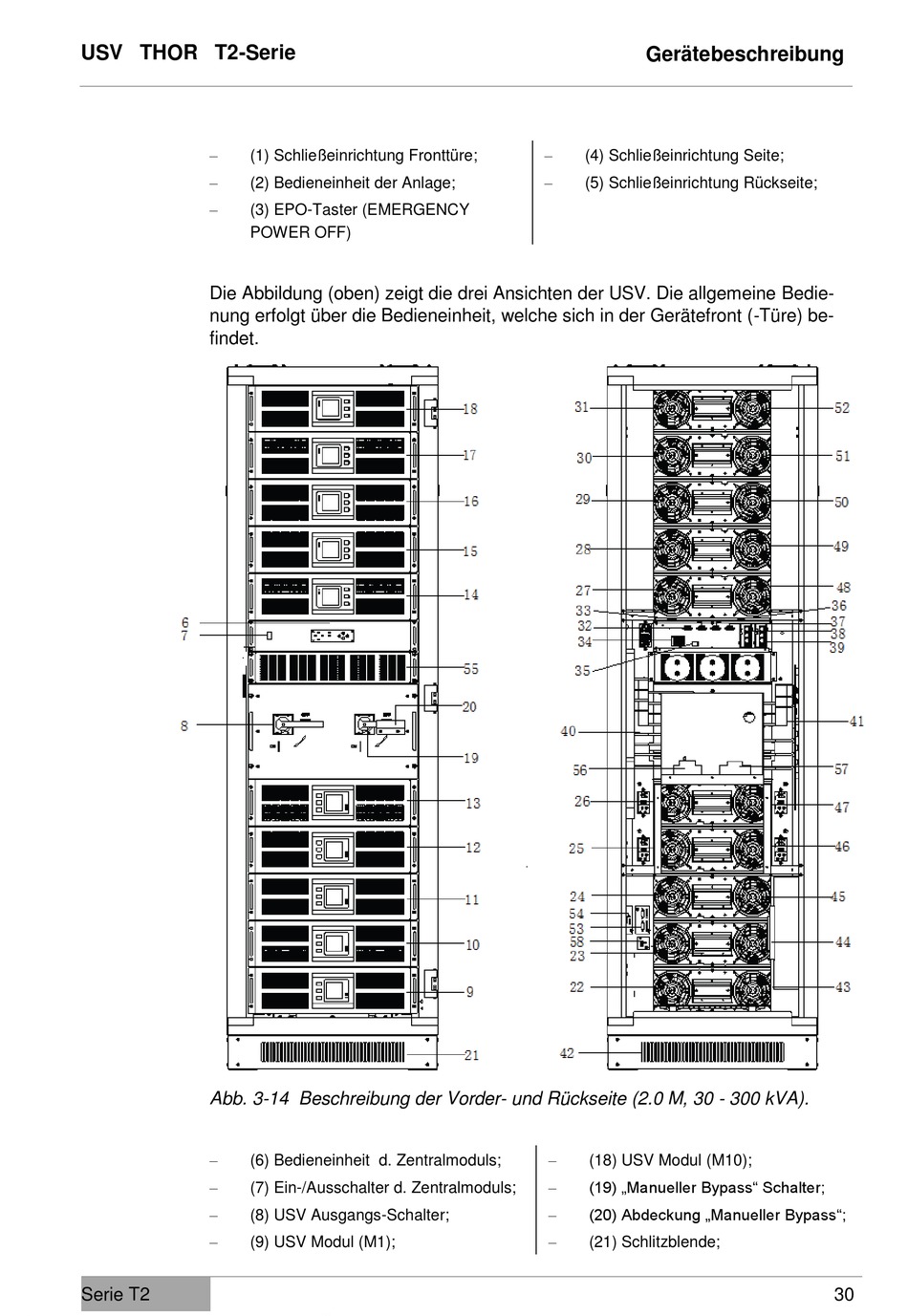

Abb. 3-14 Beschreibung der Vorder- und Rückseite (2.0 M, 30 - 300 kVA).

(6) Bedieneinheit d. Zentralmoduls;

(7) Ein-/Ausschalter d. Zentralmoduls;

(8) USV Ausgangs-Schalter;

(9) USV Modul (M1);
Serie T2
Gerätebeschreibung

(4) Schließeinrichtung Seite;

(5) Schließeinrichtung Rückseite;

(18) USV Modul (M10);

(19) „Manueller Bypass" Schalter;

(20) Abdeckung „Manueller Bypass";

(21) Schlitzblende;
