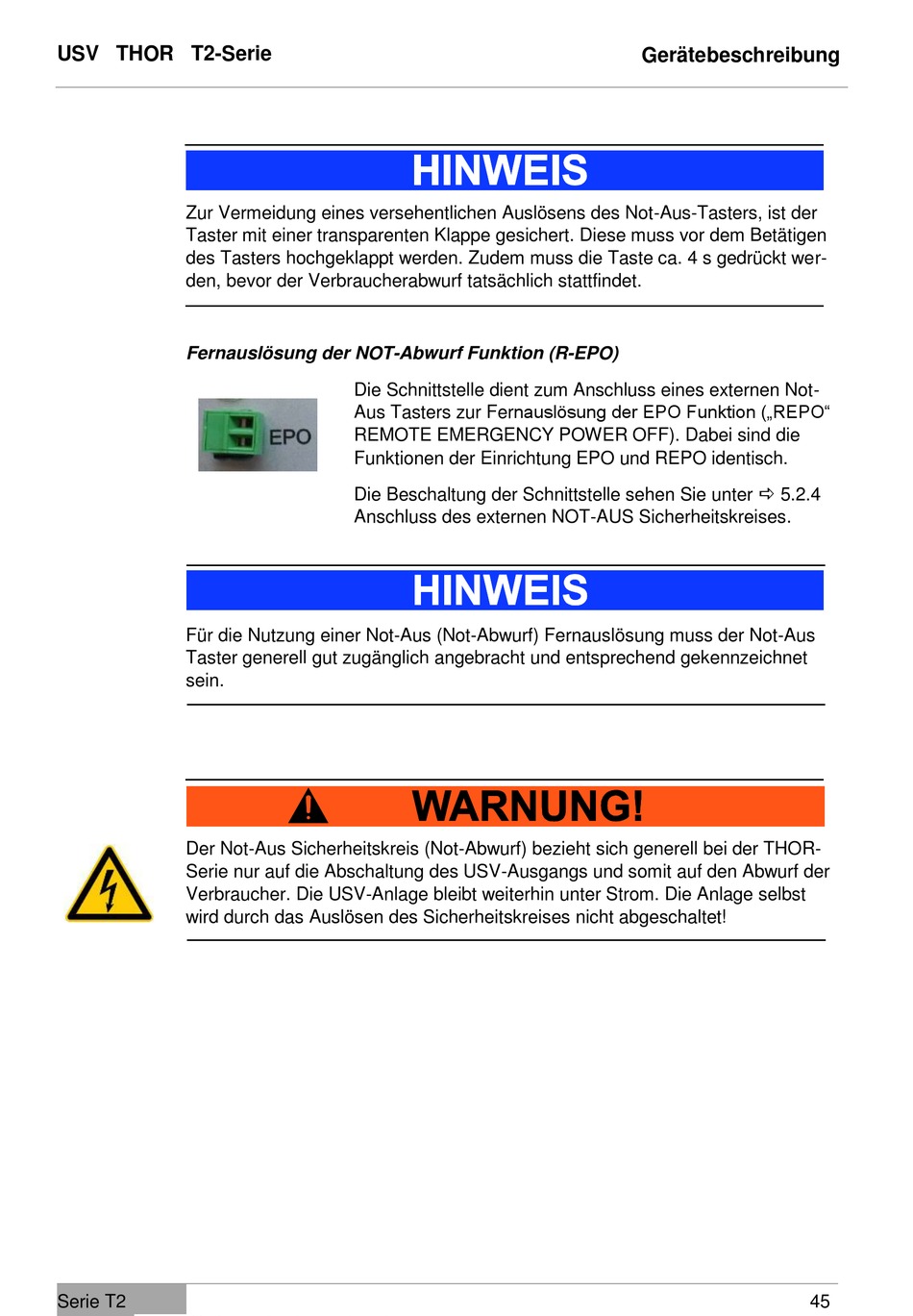

Effekta USV Handbuch Seite 45

USV THOR T2-Serie
Zur Vermeidung eines versehentlichen Auslösens des Not-Aus-Tasters, ist der
Taster mit einer transparenten Klappe gesichert. Diese muss vor dem Betätigen
des Tasters hochgeklappt werden. Zudem muss die Taste ca. 4 s gedrückt wer-
den, bevor der Verbraucherabwurf tatsächlich stattfindet.
Fernauslösung der NOT-Abwurf Funktion (R-EPO)
Für die Nutzung einer Not-Aus (Not-Abwurf) Fernauslösung muss der Not-Aus
Taster generell gut zugänglich angebracht und entsprechend gekennzeichnet
sein.
Der Not-Aus Sicherheitskreis (Not-Abwurf) bezieht sich generell bei der THOR-
Serie nur auf die Abschaltung des USV-Ausgangs und somit auf den Abwurf der
Verbraucher. Die USV-Anlage bleibt weiterhin unter Strom. Die Anlage selbst
wird durch das Auslösen des Sicherheitskreises nicht abgeschaltet!
Serie T2
Die Schnittstelle dient zum Anschluss eines externen Not-
Aus Tasters zur Fernauslösung der EPO Funktion („REPO"
REMOTE EMERGENCY POWER OFF). Dabei sind die
Funktionen der Einrichtung EPO und REPO identisch.
Die Beschaltung der Schnittstelle sehen Sie unter  5.2.4
Anschluss des externen NOT-AUS Sicherheitskreises.
Gerätebeschreibung
45
