USV THOR T2-Serie
Lade-Betrieb: hoher Strom
(BOOST)

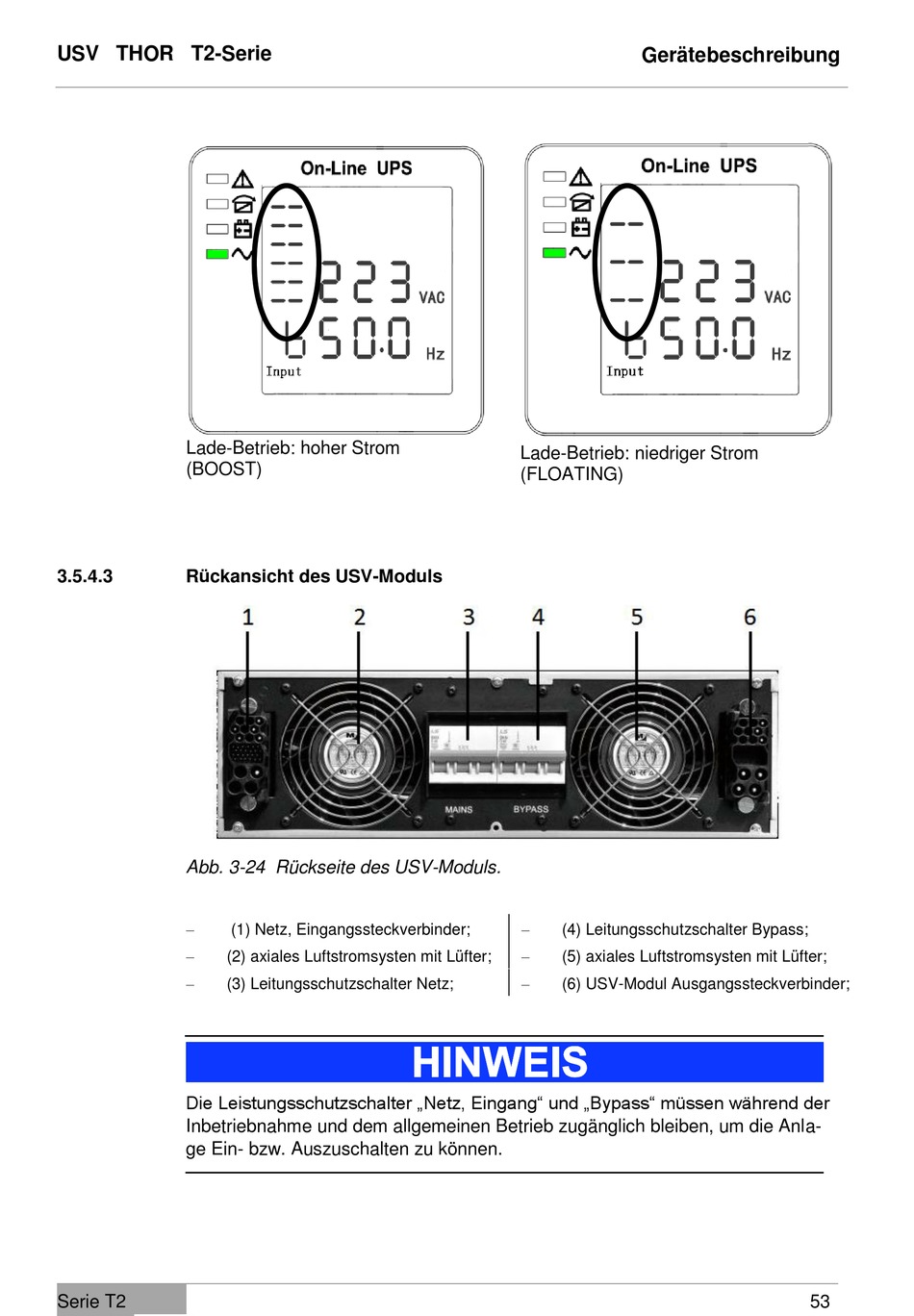

3.5.4.3 Rückansicht des USV-Moduls
Abb. 3-24 Rückseite des USV-Moduls.


(2) axiales Luftstromsysten mit Lüfter;

(3) Leitungsschutzschalter Netz;
Die Leistungsschutzschalter „Netz, Eingang" und „Bypass" müssen während der
Inbetriebnahme und dem allgemeinen Betrieb zugänglich bleiben, um die Anla-
ge Ein- bzw. Auszuschalten zu können.
Serie T2
(1) Netz, Eingangssteckverbinder;
Gerätebeschreibung
Lade-Betrieb: niedriger Strom
(FLOATING)

(4) Leitungsschutzschalter Bypass;

(5) axiales Luftstromsysten mit Lüfter;

(6) USV-Modul Ausgangssteckverbinder;
53
