USV THOR T2-Serie
33 Keine Akkubank
34 Akkubank Unterspannung
35 Akkubank Spg. niedrig (Vorwarnung)
36 Interner Kommunikations-Fehler
37 DC-Kreis-Komponente Überlast
38 Parallel Überlast
39 Netz-Spannung außerhalb des Bereichs Piep 1x/2Sekunden
40 Netz-Frequenz außerhalb des Bereichs
41 Bypass nicht verfügbar
42 Bypass nicht schaltbar
43 Inverter irregulär aktiv
44 USV-Modul nicht gesichert (geschraubt)
45 Inverter nicht eingeschaltet
46 Der Ausgang ist nicht zugeschaltet
8.2.1

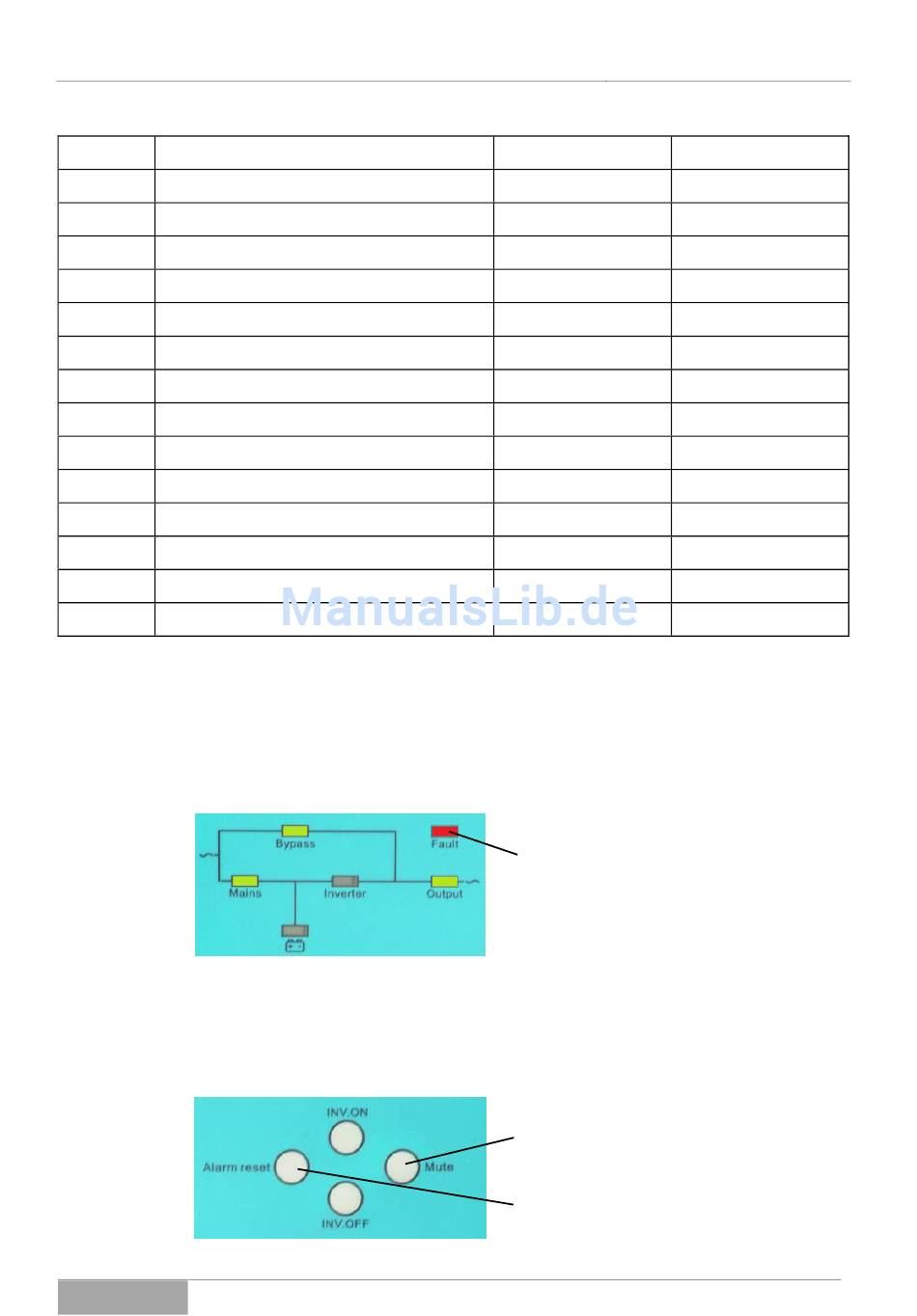

Alarmstatus der Zentraleinheit

Liegt ein Anlagen-Fehler vor leuchtet die FAULT-LED (Rot). Zudem wird der ak-
tuelle Energiefluss (Status) angezeigt:
Die Fehlermeldungen werden in der Regel auch akustisch durch den Signalge-
ber (BUZZER) unterstützt. Um den Signalgeber zu unterdrücken betätigen Sie
die Still-Taste (MUTE). Sofern allerdings eine weitere Fehlersituation eintritt ist
der Signalgeber wieder aktiv.
Serie T2
Piep 1x/Sekunde
Piep 1x/Sekunde
Piep 1x/Sekunde
Piep 1x/2Sekunden
Piep 1x/2Sekunden
Piep 1x/2Sekunden
Piep 1x/2Sekunden
Piep 1x/3Sekunden
Fehler-Betrieb
Deaktivieren einer akustischen Mel-
dung
Verschiedentlich lässt sich ein Alarm-
signal mit dieser Taste rücksetzen.
Meldungen
Bypass blinkt
Autonomie blinkt
Autonomie blinkt
Autonomie blinkt
Alarm blinkt
Inverter blinkt
Inverter blinkt
Autonomie leuchtet
Autonomie leuchtet
Bypass blinkt
Bypass blinkt
