USV THOR T2-Serie

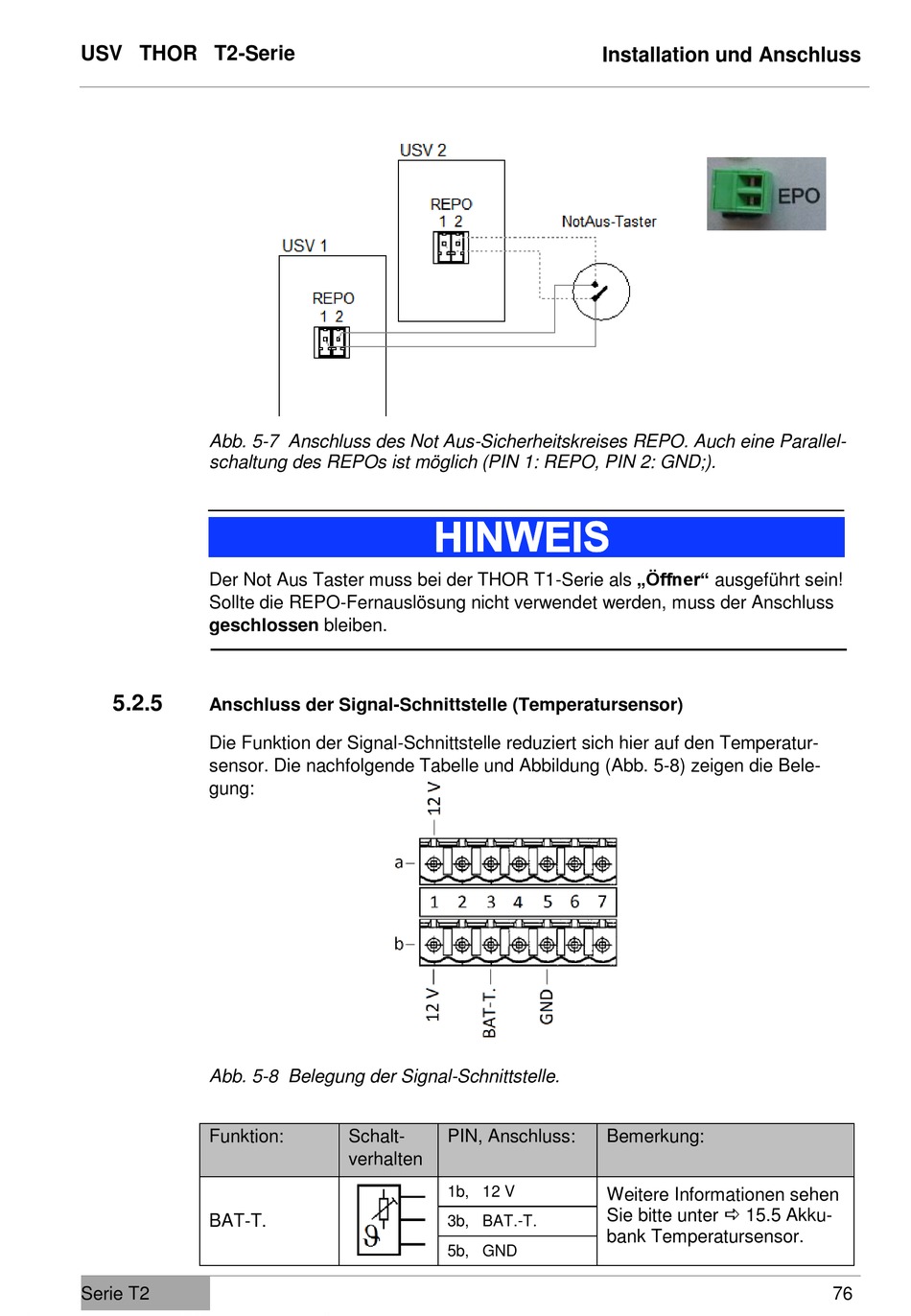

Abb. 5-7 Anschluss des Not Aus-Sicherheitskreises REPO. Auch eine Parallel-
schaltung des REPOs ist möglich (PIN 1: REPO, PIN 2: GND;).
Der Not Aus Taster muss bei der THOR T1-Serie als „Öffner" ausgeführt sein!
Sollte die REPO-Fernauslösung nicht verwendet werden, muss der Anschluss
geschlossen bleiben.
5.2.5
Anschluss der Signal-Schnittstelle (Temperatursensor)
Die Funktion der Signal-Schnittstelle reduziert sich hier auf den Temperatur-
sensor. Die nachfolgende Tabelle und Abbildung (Abb. 5-8) zeigen die Bele-
gung:
Abb. 5-8 Belegung der Signal-Schnittstelle.
Funktion:
BAT-T.
Serie T2
Schalt-
PIN, Anschluss:
verhalten
1b, 12 V
3b, BAT.-T.
5b, GND
Installation und Anschluss
Bemerkung:
Weitere Informationen sehen
Sie bitte unter 15.5 Akku-
bank Temperatursensor.
76
