USV THOR T2-Serie
bel (Patchkabel, Kategorie 5e oder besser) mit dem Netzwerk verbunden wer-
den. Weitere Informationen zur Anschlusskonfiguration entnehmen Sie bitte aus
dem zugehörigen Adapter-Handbuch.
5.2.9
Parallel-Anschluss der USV
Das Parallelschalten der USV-Einrichtungen bleibt ausschließlich dem Service-
Personal der EFFEKTA Regeltechnik GmbH vorbehalten. Es sind dabei tiefgrei-
fende Hardware-, Installations- und Parameter-Änderungen durchzuführen.
Da die USV-Einrichtungen innerhalb eines Parallelsystems synchronisiert wer-
den müssen, sind alle USV-Anlagen jeweils über die PARALLEL-Anschlüsse
(P1 und P2) und der entsprechenden Signalleitung untereinander gekoppelt.
Aus Zuverlässigkeitsgründen wird hier eine Ring-Topologie realisiert:

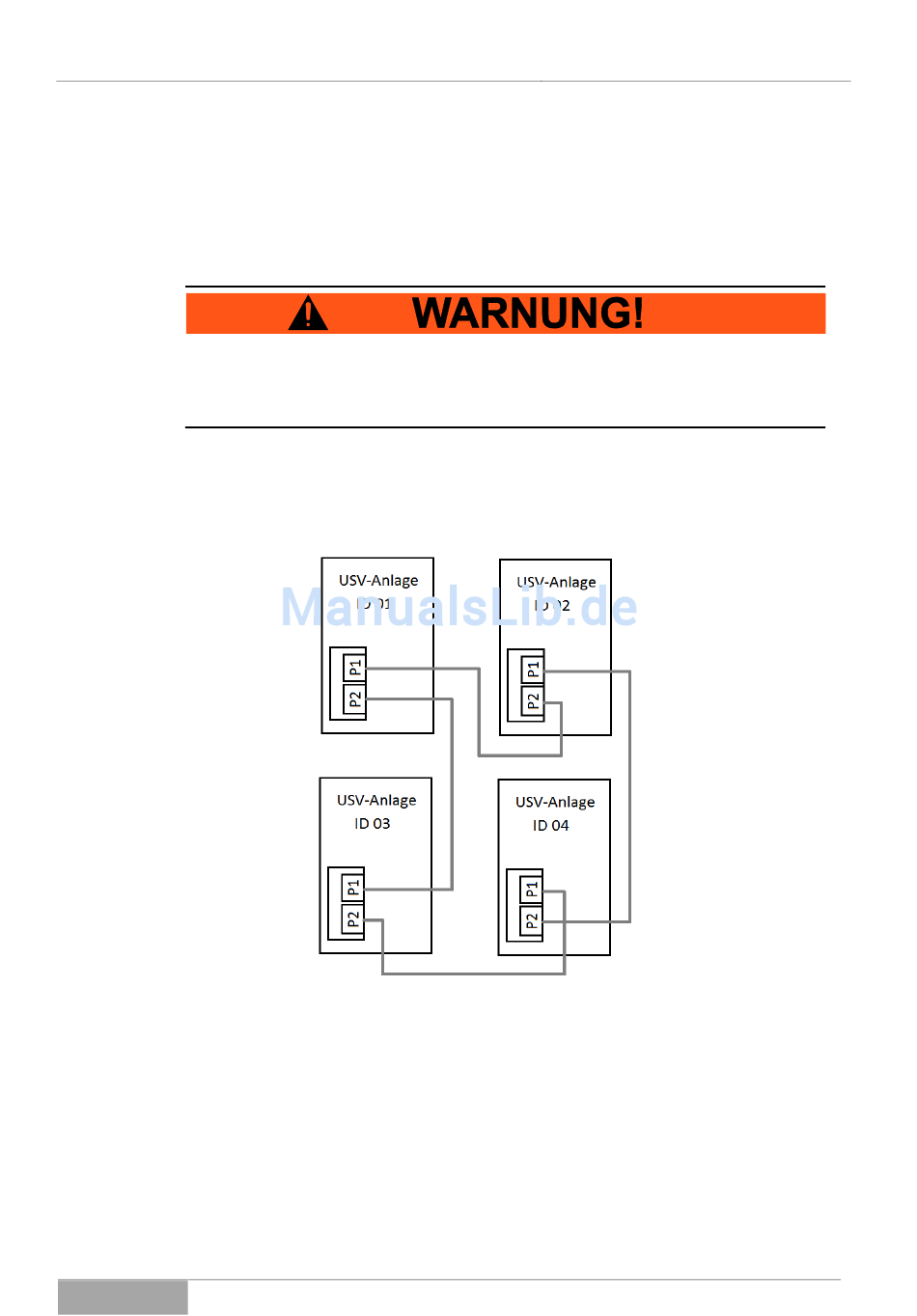

Abb. 5-12 Anwendung der Ring-Topologie zur signaltechnischen Parallelschal-
tung aller beteiligten USV-Einrichtungen.
Dabei ist es unerheblich ob zwei, drei oder vier Einrichtungen parallel geschaltet
sind. Charakteristisch ist immer die Bildung einer Ring-Signalkopplung über alle
beteiligten USV-Anlagen (Abb. 5-12).
Nutzen Sie zum Anschluss immer das mitgelieferte Parallel-Kabel.
Serie T2
Installation und Anschluss
79
