6.2.2 Die Traglastdiagramme verwenden

In den Traglastdiagrammen sind die Bereiche angegeben, in denen die Arbeit mit der Maschine und der
Last unter Sicherheitsbedingungen möglich ist.
GEFAHR
Gefahr eines Überschlags.
Werden die Traglastdiagramme der angebauten Ausrüstung bei Arbeit mit der Maschine nicht
beachtet, kann dies zu Gefahrensituationen durch Erreichen der Kippgrenze sowie zur Aktivierung des
Kippschutzsystems führen.

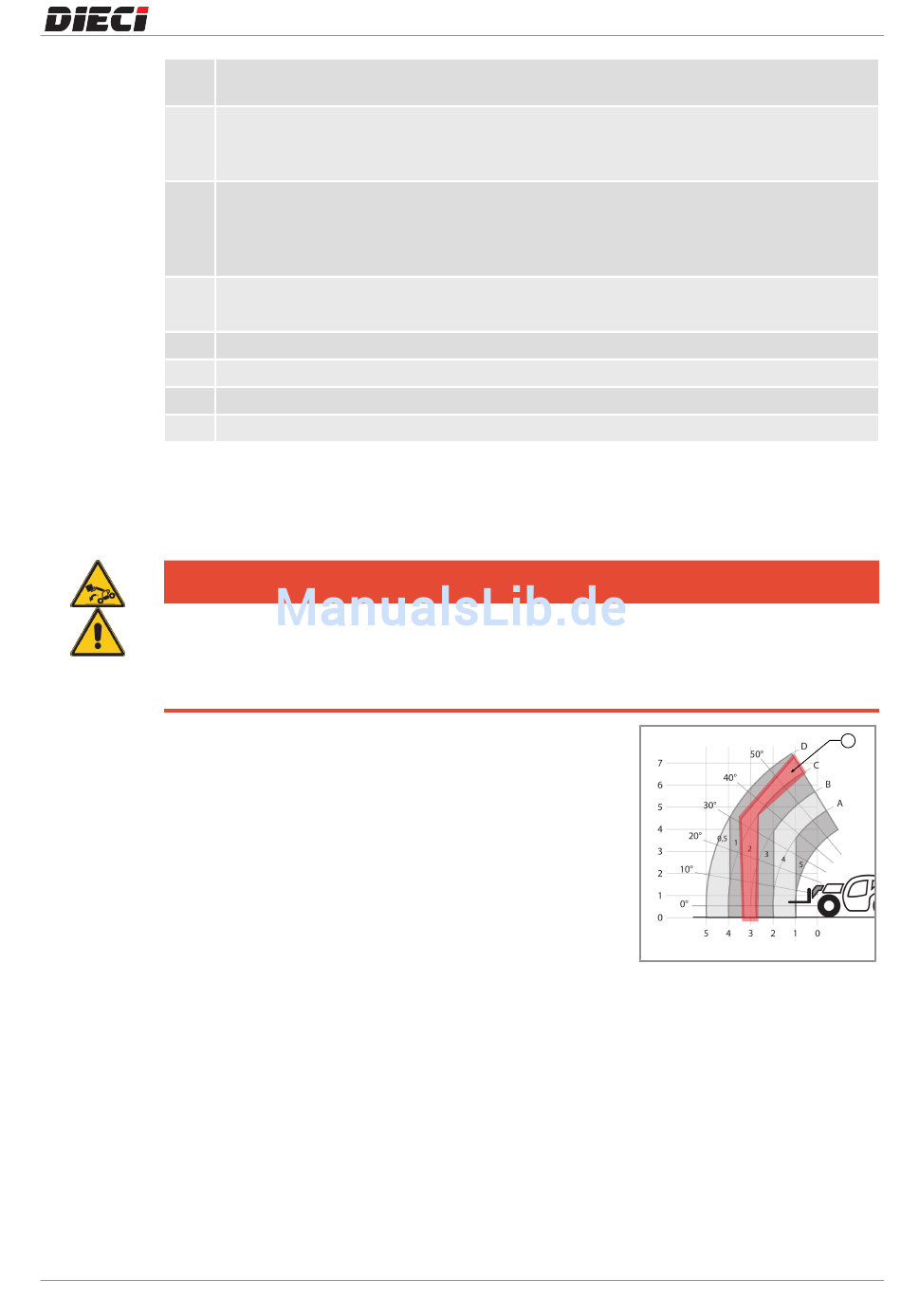

Der gesamte Arbeitsbereich des Auslegers ist in diese Bereiche
unterteilt (Position "1", Abb. 150465­1). Jedem Bereich
entspricht eine maximale Traglast. Der zur Maschine
nächstgelegene Bereich weist eine Traglast auf, die der
maximalen Tragfähigkeit der Maschine entspricht. Mit
zunehmender Entfernung von der Maschine nimmt die
maximale Traglast der Bereiche ab.
Vor der Arbeit müssen folgende Größen bekannt sein:
– Lastgewicht
– Hubhöhe der Last vom Boden
– Abstand der Last von der Maschine
Den Bereich des Traglastdiagramms identifizieren, der den
nächsthöheren Wert zu dem Lastgewicht enthält; falls die zu
bewegende Last beispielsweise ein Gewicht von 1,5 t haben
sollte, so ist auf den Bereich mit maximaler Traglast von 2 t
Bezug zu nehmen (Position "1").
DOCMA0000014‐DE ﴾GER﴿ ‐ Apollo SWISS
Die maximale Tragfähigkeit der Ausrüstung ist auch auf dem entsprechenden Aufkleber an der
Ausrüstung angegeben.
Winkel des Auslegers
Der Winkel des Auslegers ist am Neigungsmesser auf der linken Seite am Ende des Auslegers
(sofern vorhanden) oder am Display des Kippschutzsystems (sofern vorhanden) angegeben.
Reichweite des Auslegers
Die Reichweite des Auslegers ist mit Buchstaben ("A", "B", "C", "D" usw.) angegeben. Diese
Buchstaben finden sich auch auf den Aufklebern am Teleskopteil des Auslegers, damit der
Benutzer in der Kabine an den Buchstaben stets die Reichweite des Auslegers ablesen kann.
Betriebsart der Maschine
Weitere Informationen hierzu im Kapitel „Legende der Traglastdiagramme".
Höhe der Last vom Boden
Waagrechter Abstand der Last zur Maschine
Lastgewicht
Position der Maschine
