11.15.1 Frontscheinwerfer

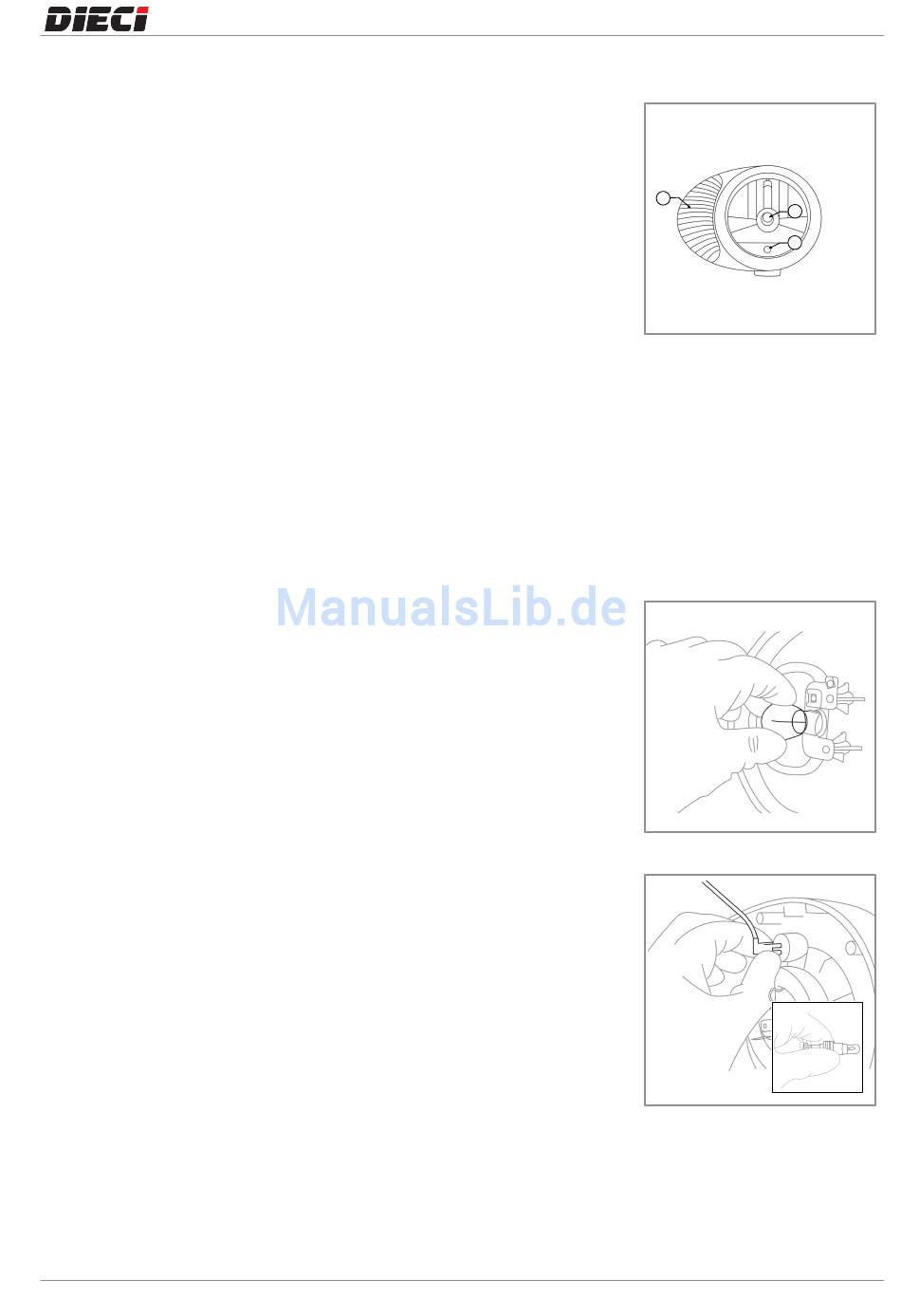

Der Frontscheinwerfer (Abb. 150301­1) besteht aus:
1. Richtungsanzeiger – 21 W
2. Vorderes Standlicht – 4 W
3. Abblend­ und Fernlicht – 60/55 W H4
Zugang zu den Glühbirnen:
– Maschine in Wartungsposition bringen.
– Mit dem Batterieschalter die Stromversorgung der Elektrik unterbrechen.
– Den Versorgungsanschluss des Scheinwerfers im hinteren Teil entfernen.
– Den vorderen Teil des Scheinwerfers entfernen, indem die Schrauben, die sich hinten auf der Haube
befinden, zu lösen.
Um den Scheinwerfer wieder zu schließen, in umgekehrter Reihenfolge verfahren.Darauf achten, die
Dichtung korrekt einzusetzen.
Austausch Glühbirne Richtungsanzeiger
– Auf den oberen Teil der Glühbirne drücken (Abb.
150302­1).
– Die Glühbirne drehen, dabei gedrückt halten, um sie aus
der Blockierung zu befreien.
– Dieselben Maßnahmen durchführen, um die neue
Glühbirne einzusetzen.
Austausch Glühbirne Standlichter
– Den hinteren Teil ergreifen, wo sich die elektrischen
Anschlüsse befinden (Abb. 150302­2).
– Den hinteren Teil drehen und zu sich ziehen.
– Nachdem die Halterung herausgezogen wurde, auf den
oberen Teil der Glühbirne drücken.
– Die Glühbirne drehen, dabei gedrückt halten, um sie aus
der Blockierung zu befreien.
– Dieselben Maßnahmen durchführen, um die neue
Glühbirne einzusetzen. Die Halterung wieder in ihren Sitz
einsetzen.
