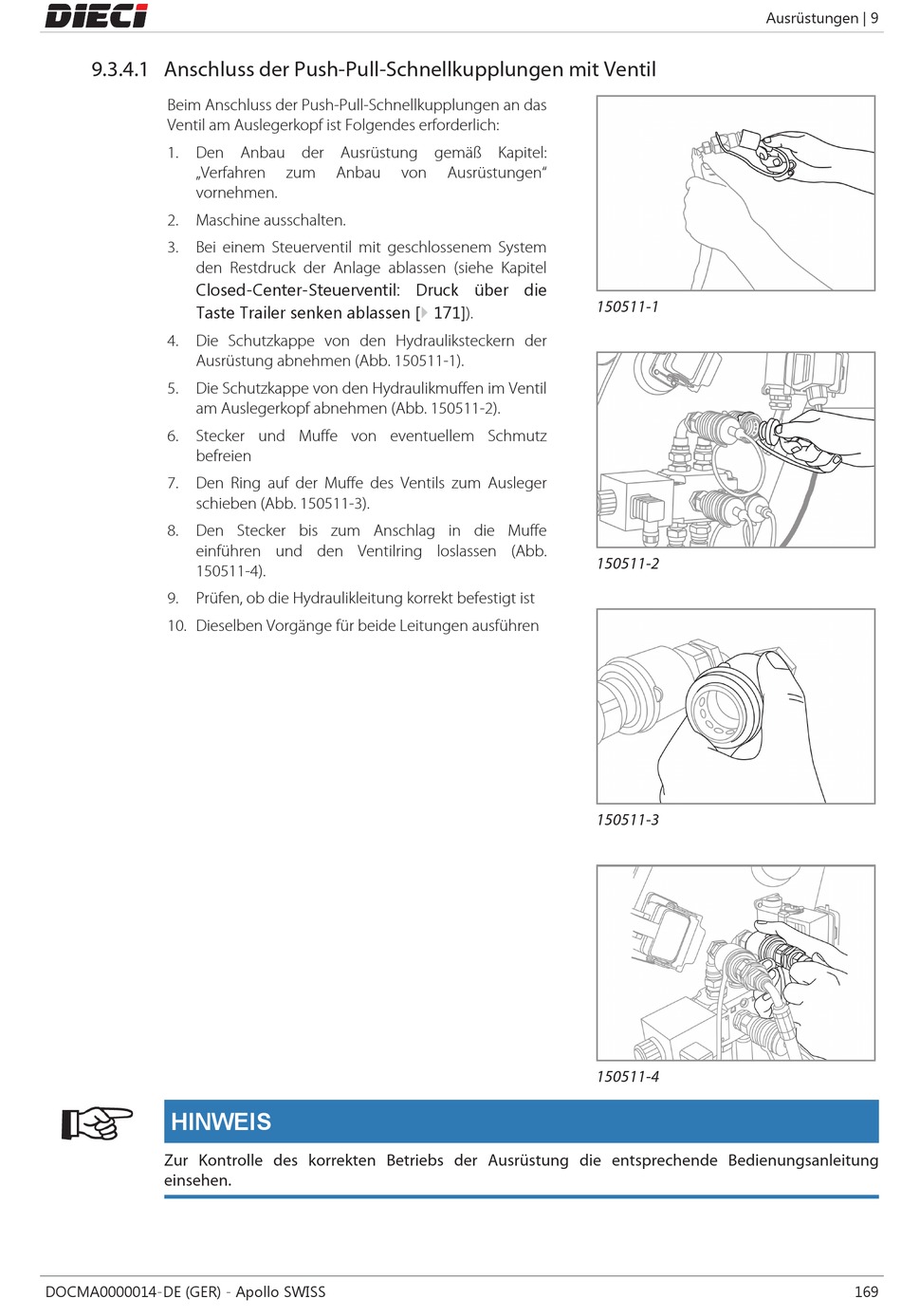

9.3.4.1 Anschluss der Push-Pull-Schnellkupplungen mit Ventil

Beim Anschluss der Push­Pull­Schnellkupplungen an das
Ventil am Auslegerkopf ist Folgendes erforderlich:
1. Den  Anbau  der  Ausrüstung  gemäß  Kapitel:
„Verfahren  zum  Anbau  von  Ausrüstungen"
vornehmen.
2. Maschine ausschalten.
3. Bei  einem  Steuerventil  mit  geschlossenem  System
den  Restdruck  der  Anlage  ablassen  (siehe  Kapitel
Closed‐Center‐Steuerventil: Druck über die
Taste Trailer senken ablassen [} 171]).
4. Die  Schutzkappe  von  den  Hydrauliksteckern  der
Ausrüstung abnehmen (Abb. 150511­1).
5. Die Schutzkappe von den Hydraulikmuffen im Ventil
am Auslegerkopf abnehmen (Abb. 150511­2).
6. Stecker  und  Muffe  von  eventuellem  Schmutz
befreien
7. Den  Ring  auf  der  Muffe  des  Ventils  zum  Ausleger
schieben (Abb. 150511­3).
8. Den  Stecker  bis  zum  Anschlag  in  die  Muffe
einführen  und  den  Ventilring  loslassen  (Abb.
150511­4).
9. Prüfen, ob die Hydraulikleitung korrekt befestigt ist
10. Dieselben Vorgänge für beide Leitungen ausführen
HINWEIS
Zur Kontrolle des korrekten Betriebs der Ausrüstung die entsprechende Bedienungsanleitung
einsehen.
DOCMA0000014‐DE ﴾GER﴿ ‐ Apollo SWISS
150511-1
150511-2
150511-3
150511-4
Ausrüstungen | 9
