9.6.3 Überprüfung der Gabeln
HINWEIS
Für die Prüfhäufigkeit der Gabeln siehe "Kontrollregister".
VORSICHT
Bei Wartung und Kontrolle die jeweils erforderliche persönliche Schutzausrüstung benutzen.
WARNUNG
Wartungseingriffe jeglicher Art an den Gabeln (z.B.: Schweißen, Bohren, Gravieren
usw.) sind verboten.
Beschädigte oder verformte Gabeln umgehend ersetzen.

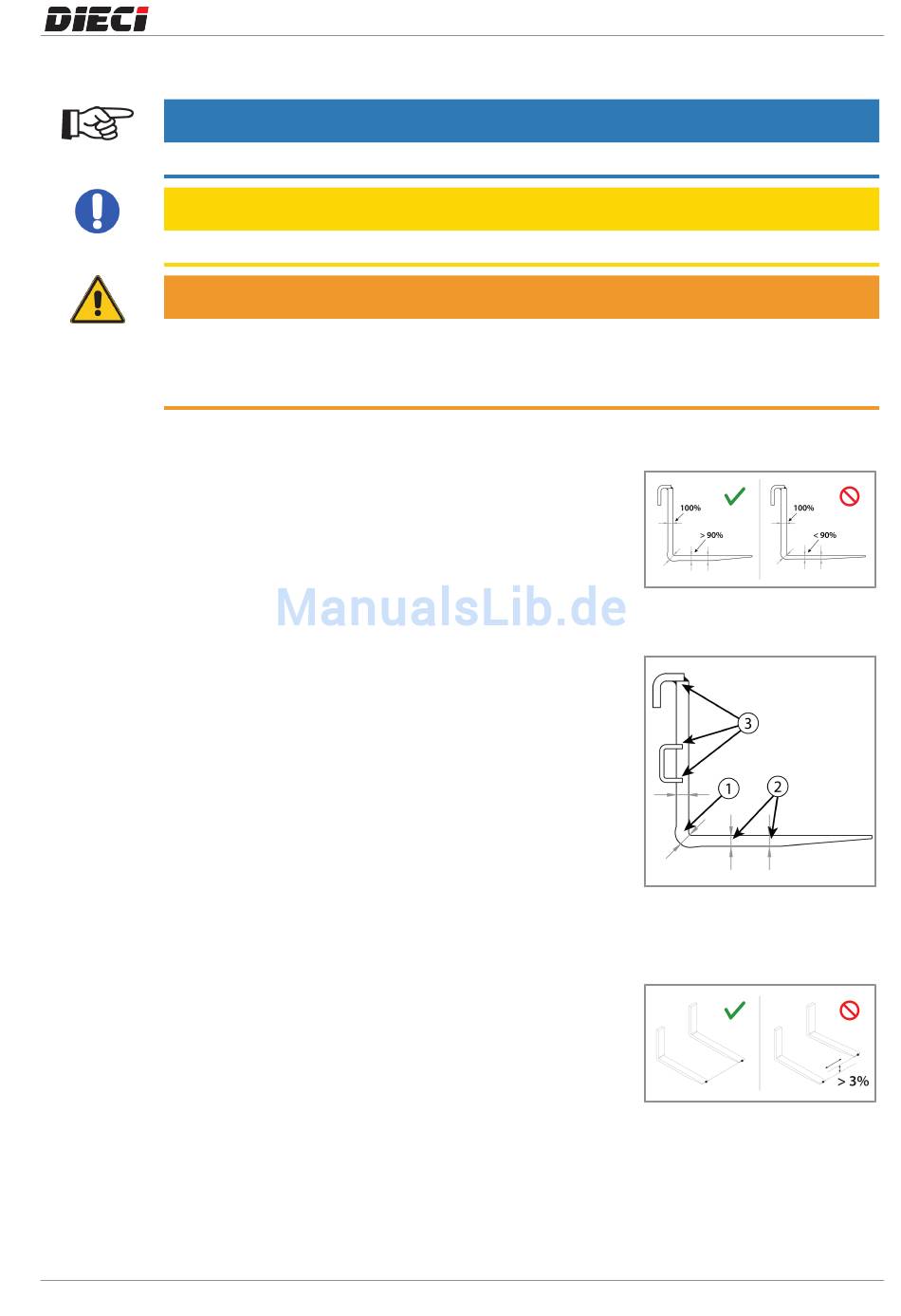

Überprüfung der Gabelstärke.
Die maximal zulässige Abnutzung beträgt 10% (Abb.
150520­1).
Bei einer 70 mm starken Gabel darf die Stärke 63 mm nicht
unterschreiten. ( 70 ­ 10% = 63 )
Für eine schnelle Kontrolle der Gabelstärke die Dicke am
senkrechten Teil der Gabel "1" (Abb. 150520­2) messen; dieser
Wert gilt als Bezug für die Messungen der Gabelstärke "2" (Abb.
150520­2). Mindestens drei Messungen an verschiedenen
Stellen vornehmen.
Überprüfung der Gabelverformung
Sicherstellen, dass die beiden Gabeln parallel angeordnet sind
und der Bodenabstand für beide identisch ist oder um weniger
als 3% von der Länge der Gabel abweicht (Abb. 150520­3).
Für eine 1800 mm lange Gabel beträgt daher die maximal
zulässige Verformung zwischen den Spitzen der Gabeln 54 mm
(1800 x 3 / 100 = 54)
DOCMA0000014‐DE ﴾GER﴿ ‐ Apollo SWISS
Ausrüstungen | 9
150520-1
150520-2
150520-3
