– Die Maschine mit parallel und mittig zur Ausrüstung abgesenktem Ausleger ausrichten. Die
Geräteträgerplatte durch Ausschieben des Teleskopauslegers an die Ausrüstung nähern. Der Ausleger
kann nur im vollkommen abgesenktem Zustand ausgeschoben werden. Den Ausleger zum Ausfahren
leicht anheben.
– Durch die Kippbewegung die Geräteträgerplatte nach unten schwenken. Die Oberseite der Platte
unter die Kupplungshaken der Ausrüstung bringen.
– Den Ausleger leicht anheben und die Geräteträgerplatte nach oben schwenken, hierbei die
Ausrüstung mit der Geräteträgerplatte der Maschine in Berührung bringen. Bei diesem Vorgang
dürfen sich keine Personen in der Nähe der Ausrüstung und des Auslegers aufhalten.
– Den Motor abstellen und von der Maschine aussteigen.
– Zur Befestigung der Ausrüstung die Hebel bis auf Anschlag "1" in geschlossene Stellung "B" bringen.
– Sicherstellen, dass die Spannzylinder "3" korrekt in den Aufnahmen der Ausrüstung "2" befestigt sind.
– Für die etwaigen elektrischen oder hydraulischen Anschlüsse der Ausrüstung siehe Kapitel
"Hydraulische Anschlüsse [} 166]" e "Stromanschlüsse [} 172]".
– Nach richtigem Ankuppeln der Ausrüstung die Maschine starten und die korrekte Betriebsart
entsprechend der angebauten Ausrüstung einstellen:
– Für die korrekte Betriebsart der Maschine wird auf die Bedienungs­ und Wartungsanleitung verwiesen.
– Sicherstellen, dass in der Kabine das Traglastdiagramm der Maschine und der angebauten Ausrüstung
vorhanden ist.
GEFAHR
Nur bei vorschriftsmäßig an der Platte befestigter Ausrüstung arbeiten, ansonsten
besteht Sturzgefahr für die Last und die Ausrüstung.
Bei nicht vorschriftsmäßiger Sicherung beider Spannzylinder "3" auf keinen Fall mit der Arbeit
beginnen.

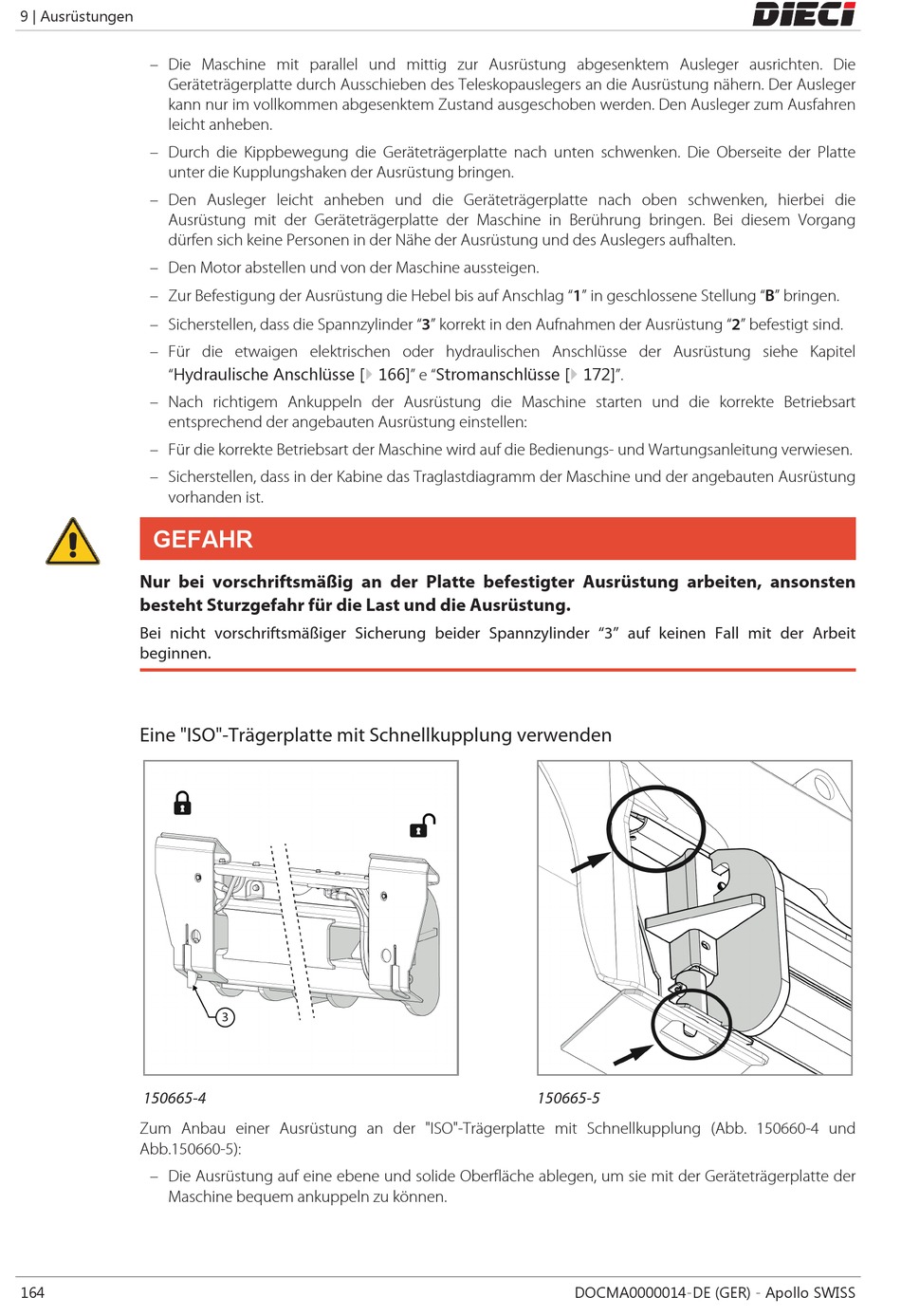

Eine "ISO"-Trägerplatte mit Schnellkupplung verwenden
150665-4
Zum Anbau einer Ausrüstung an der "ISO"­Trägerplatte mit Schnellkupplung (Abb. 150660­4 und
Abb.150660­5):
– Die Ausrüstung auf eine ebene und solide Oberfläche ablegen, um sie mit der Geräteträgerplatte der
Maschine bequem ankuppeln zu können.
