9 | Ausrüstungen

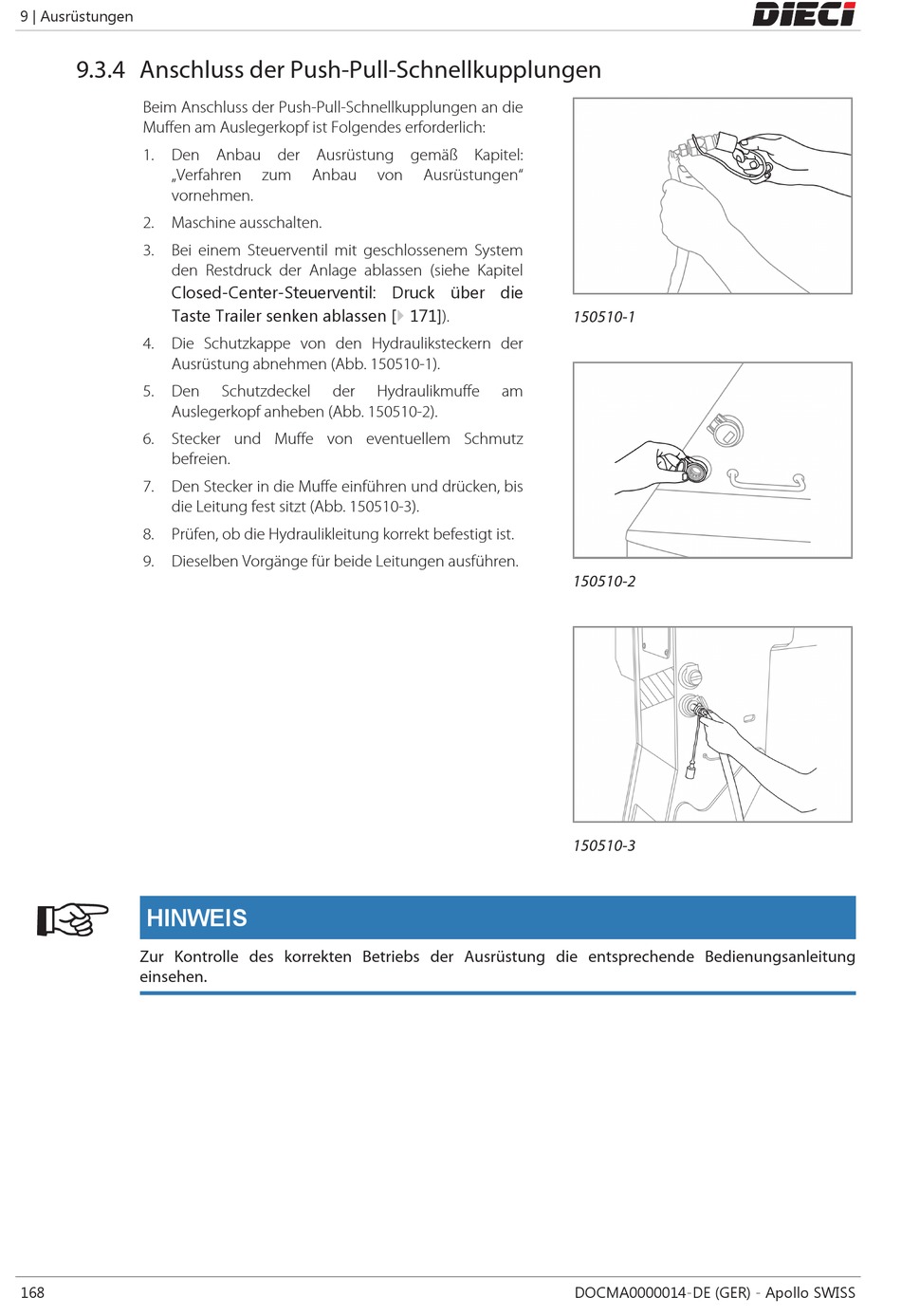

9.3.4 Anschluss der Push-Pull-Schnellkupplungen

Beim Anschluss der Push­Pull­Schnellkupplungen an die
Muffen am Auslegerkopf ist Folgendes erforderlich:
1. Den Anbau der Ausrüstung gemäß Kapitel:
„Verfahren zum Anbau von Ausrüstungen"
vornehmen.
2. Maschine ausschalten.
3. Bei einem Steuerventil mit geschlossenem System
den Restdruck der Anlage ablassen (siehe Kapitel
Closed‐Center‐Steuerventil: Druck über die
Taste Trailer senken ablassen [} 171]).
4. Die Schutzkappe von den Hydrauliksteckern der
Ausrüstung abnehmen (Abb. 150510­1).
5. Den
Auslegerkopf anheben (Abb. 150510­2).
6. Stecker und Muffe von eventuellem Schmutz
befreien.
7. Den Stecker in die Muffe einführen und drücken, bis
die Leitung fest sitzt (Abb. 150510­3).
8. Prüfen, ob die Hydraulikleitung korrekt befestigt ist.
9. Dieselben Vorgänge für beide Leitungen ausführen.
HINWEIS
Zur Kontrolle des korrekten Betriebs der Ausrüstung die entsprechende Bedienungsanleitung
einsehen.
168
Schutzdeckel der Hydraulikmuffe
150510-1
am
150510-2
150510-3
DOCMA0000014‐DE ﴾GER﴿ ‐ Apollo SWISS
