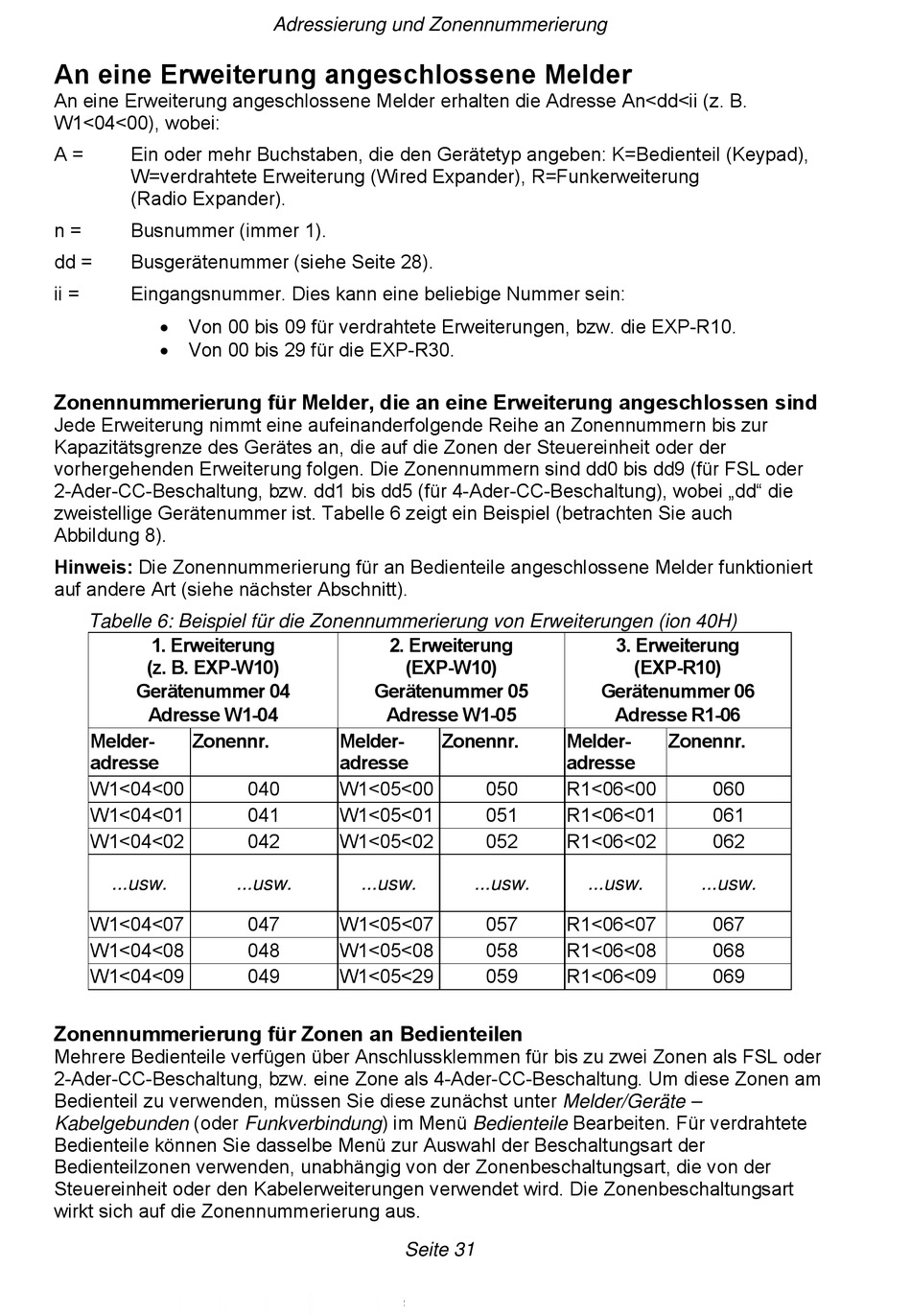

An eine Erweiterung angeschlossene Melder

An eine Erweiterung angeschlossene Melder erhalten die Adresse An<dd<ii (z. B.
W1<04<00), wobei:
A = Ein oder mehr Buchstaben, die den Gerätetyp angeben: K=Bedienteil (Keypad),
W=verdrahtete Erweiterung (Wired Expander), R=Funkerweiterung
(Radio Expander).
n = Busnummer (immer 1).
dd = Busgerätenummer (siehe Seite 28).
ii = Eingangsnummer. Dies kann eine beliebige Nummer sein:
 Von 00 bis 09 für verdrahtete Erweiterungen, bzw. die EXP-R10.
 Von 00 bis 29 für die EXP-R30.
Zonennummerierung für Melder, die an eine Erweiterung angeschlossen sind
Jede Erweiterung nimmt eine aufeinanderfolgende Reihe an Zonennummern bis zur
Kapazitätsgrenze des Gerätes an, die auf die Zonen der Steuereinheit oder der
vorhergehenden Erweiterung folgen. Die Zonennummern sind dd0 bis dd9 (für FSL oder
2-Ader-CC-Beschaltung, bzw. dd1 bis dd5 (für 4-Ader-CC-Beschaltung), wobei „dd" die
zweistellige Gerätenummer ist. Tabelle 6 zeigt ein Beispiel (betrachten Sie auch
Abbildung 8).
Hinweis: Die Zonennummerierung für an Bedienteile angeschlossene Melder funktioniert
auf andere Art (siehe nächster Abschnitt).
Tabelle 6: Beispiel für die Zonennummerierung von Erweiterungen (ion 40H)
1. Erweiterung
(z. B. EXP-W10)
Gerätenummer 04
Adresse W1-04
Melder- Zonennr.
adresse
W1<04<00
W1<04<01
W1<04<02
...usw.
W1<04<07
W1<04<08
W1<04<09
Zonennummerierung für Zonen an Bedienteilen
Mehrere Bedienteile verfügen über Anschlussklemmen für bis zu zwei Zonen als FSL oder
2-Ader-CC-Beschaltung, bzw. eine Zone als 4-Ader-CC-Beschaltung. Um diese Zonen am
Bedienteil zu verwenden, müssen Sie diese zunächst unter Melder/Geräte –
Kabelgebunden (oder Funkverbindung) im Menü Bedienteile Bearbeiten. Für verdrahtete
Bedienteile können Sie dasselbe Menü zur Auswahl der Beschaltungsart der
Bedienteilzonen verwenden, unabhängig von der Zonenbeschaltungsart, die von der
Steuereinheit oder den Kabelerweiterungen verwendet wird. Die Zonenbeschaltungsart
wirkt sich auf die Zonennummerierung aus.
Adressierung und Zonennummerierung
2. Erweiterung
Gerätenummer 05
Adresse W1-05
Melder-
adresse
040 W1<05<00
041 W1<05<01
042 W1<05<02
...usw. ...usw.
047 W1<05<07
048 W1<05<08
049 W1<05<29
(EXP-W10)
Zonennr. Melder-
adresse
050 R1<06<00
051 R1<06<01
052 R1<06<02
...usw.
057 R1<06<07
058 R1<06<08
059 R1<06<09
Seite 31
3. Erweiterung
(EXP-R10)
Gerätenummer 06
Adresse R1-06
Zonennr.
060
061
062
...usw. ...usw.
067
068
069
