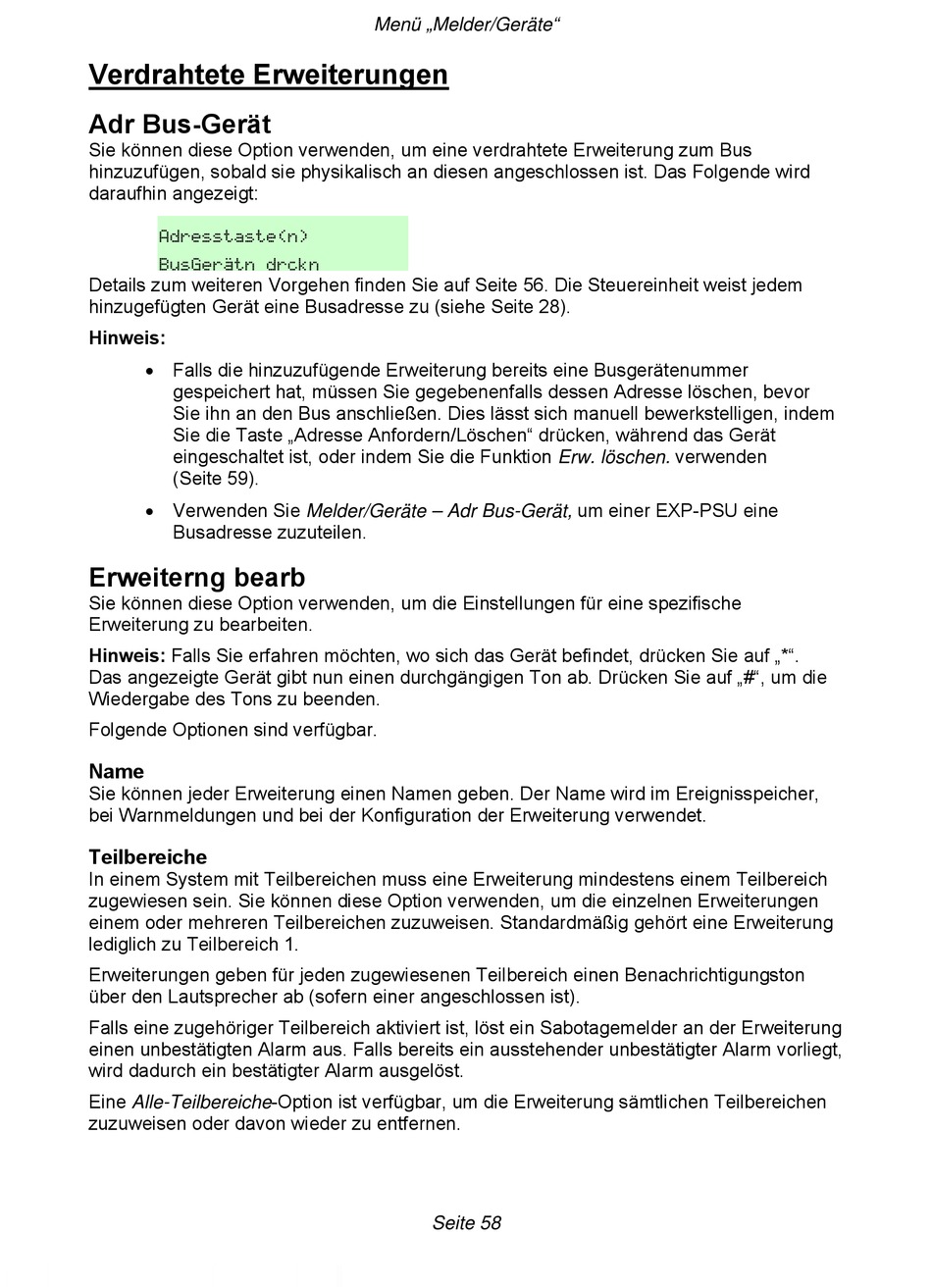

Verdrahtete Erweiterungen; Adr Bus-Gerät; Erweiterng Bearb - Eaton i-on Next Generation Technisches Handbuch

Verdrahtete Erweiterungen

Adr Bus-Gerät
Sie können diese Option verwenden, um eine verdrahtete Erweiterung zum Bus
hinzuzufügen, sobald sie physikalisch an diesen angeschlossen ist. Das Folgende wird
daraufhin angezeigt:
Adresstaste(n)
BusGerätn drckn
Details zum weiteren Vorgehen finden Sie auf Seite 56. Die Steuereinheit weist jedem
hinzugefügten Gerät eine Busadresse zu (siehe Seite 28).
Hinweis:
 Falls die hinzuzufügende Erweiterung bereits eine Busgerätenummer
gespeichert hat, müssen Sie gegebenenfalls dessen Adresse löschen, bevor
Sie ihn an den Bus anschließen. Dies lässt sich manuell bewerkstelligen, indem
Sie die Taste „Adresse Anfordern/Löschen" drücken, während das Gerät
eingeschaltet ist, oder indem Sie die Funktion Erw. löschen. verwenden
(Seite 59).
 Verwenden Sie Melder/Geräte – Adr Bus-Gerät, um einer EXP-PSU eine
Busadresse zuzuteilen.

Erweiterng bearb

Sie können diese Option verwenden, um die Einstellungen für eine spezifische
Erweiterung zu bearbeiten.
Hinweis: Falls Sie erfahren möchten, wo sich das Gerät befindet, drücken Sie auf „*".
Das angezeigte Gerät gibt nun einen durchgängigen Ton ab. Drücken Sie auf „#", um die
Wiedergabe des Tons zu beenden.
Folgende Optionen sind verfügbar.
Name
Sie können jeder Erweiterung einen Namen geben. Der Name wird im Ereignisspeicher,
bei Warnmeldungen und bei der Konfiguration der Erweiterung verwendet.
Teilbereiche
In einem System mit Teilbereichen muss eine Erweiterung mindestens einem Teilbereich
zugewiesen sein. Sie können diese Option verwenden, um die einzelnen Erweiterungen
einem oder mehreren Teilbereichen zuzuweisen. Standardmäßig gehört eine Erweiterung
lediglich zu Teilbereich 1.
Erweiterungen geben für jeden zugewiesenen Teilbereich einen Benachrichtigungston
über den Lautsprecher ab (sofern einer angeschlossen ist).
Falls eine zugehöriger Teilbereich aktiviert ist, löst ein Sabotagemelder an der Erweiterung
einen unbestätigten Alarm aus. Falls bereits ein ausstehender unbestätigter Alarm vorliegt,
wird dadurch ein bestätigter Alarm ausgelöst.
Eine Alle-Teilbereiche-Option ist verfügbar, um die Erweiterung sämtlichen Teilbereichen
zuzuweisen oder davon wieder zu entfernen.
Menü „Melder/Geräte"
Seite 58
