Einleitung

Systembus

Jede Steuereinheit verfügt über einen Anschluss für einen vieradrigen RS485-Bus, der für
die Verbindung mit Geräten wie verdrahteten Bedienteilen, Erweiterungen,
Fernspeisemodulen und Basisstationen (für 2-Wege-Funkbedienteile) verwendet wird.
Geräte können daran in „Daisy Chain"- oder sternförmiger Anordnung angeschlossen
werden (siehe Abb. 1).

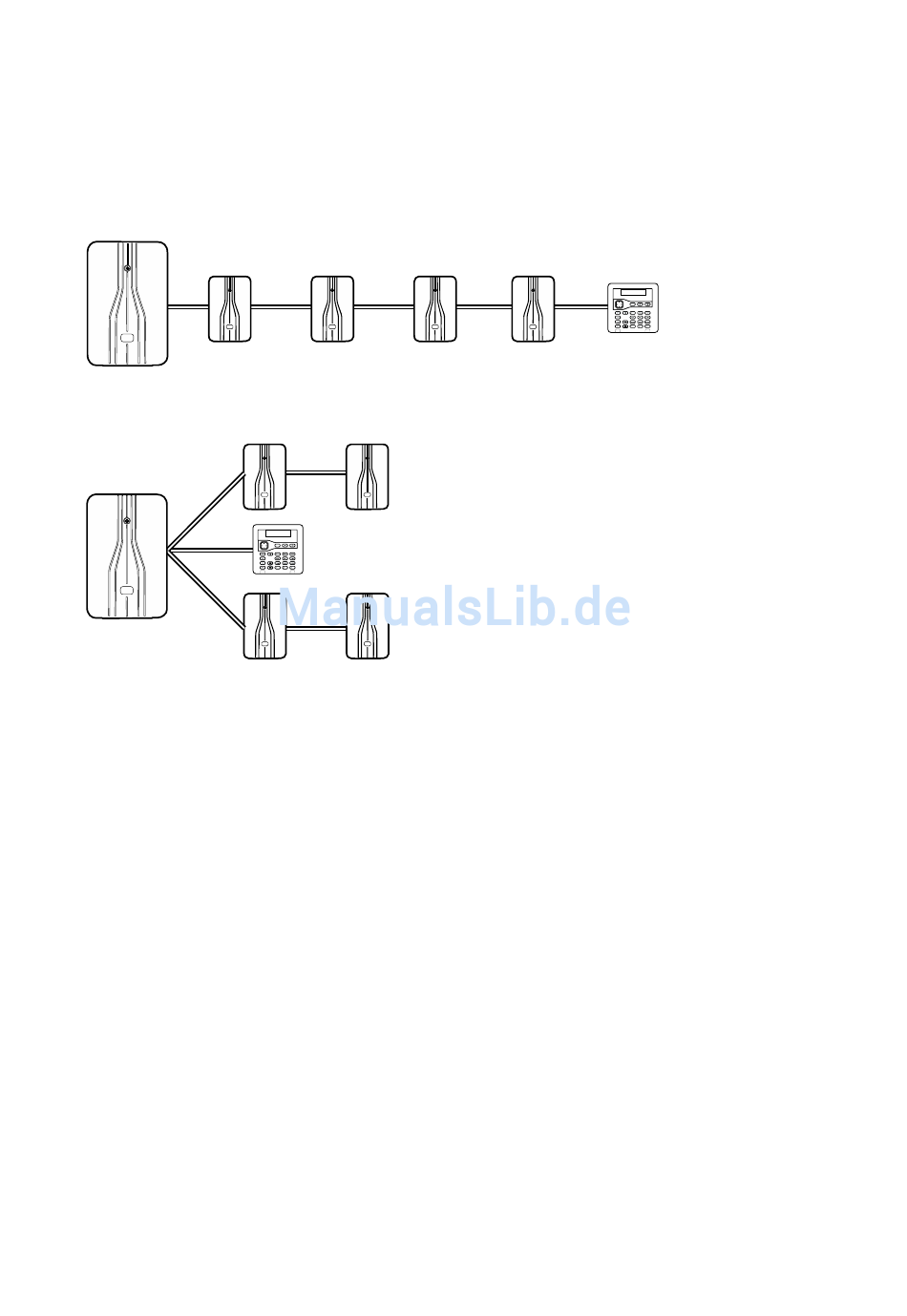

Daisy-Chain-Verkettung
Stern (ab Steuereinheit)
Abb. 1. Daisy-Chain- und sternförmige Anschlussanordnungen
Jedes Gerät am Bus hat eine eigene spezifische Adresse. Die Geräte erhalten ihre
Adresse von der Steuereinheit entweder während der ersten Inbetriebnahme eines
Systems oder wenn der Errichter das Gerät im Installationsmenü hinzufügt. Jedes Gerät
speichert seine Adresse in einem nichtflüchtigen Speicher.

Interner Aktivierungs- und Teilbereichsmodus

Die i-on-Steuereinheiten bieten einen internen Aktivierungsmodus und einen
Teilbereichsmodus:
Interner Aktivierungsmodus
Im internen Aktivierungsmodus kann die Steuereinheit das System auf eine von vier Arten
aktivieren: mittels kompletter Aktivierung oder über eines von drei Teilsets (Teilset B, C
oder D). Jede Zone kann zu einem oder mehreren Teilsets gehören (mittels des Attributs
„Intern aktivieren", siehe Seite 54). Bei kompletter Aktivierung des Systems aktiviert die
Steuereinheit sämtliche Zonen, unabhängig vom Teilset, zu dem diese gehören. Bei
interner Aktivierung des Systems aktiviert die Steuereinheit nur die Zonen, die zum
aktivierten Teilset gehören.
In einem System mit interner Aktivierung reagiert die Steuereinheit auf nur jeweils ein
Bedienteil.
Seite 4
