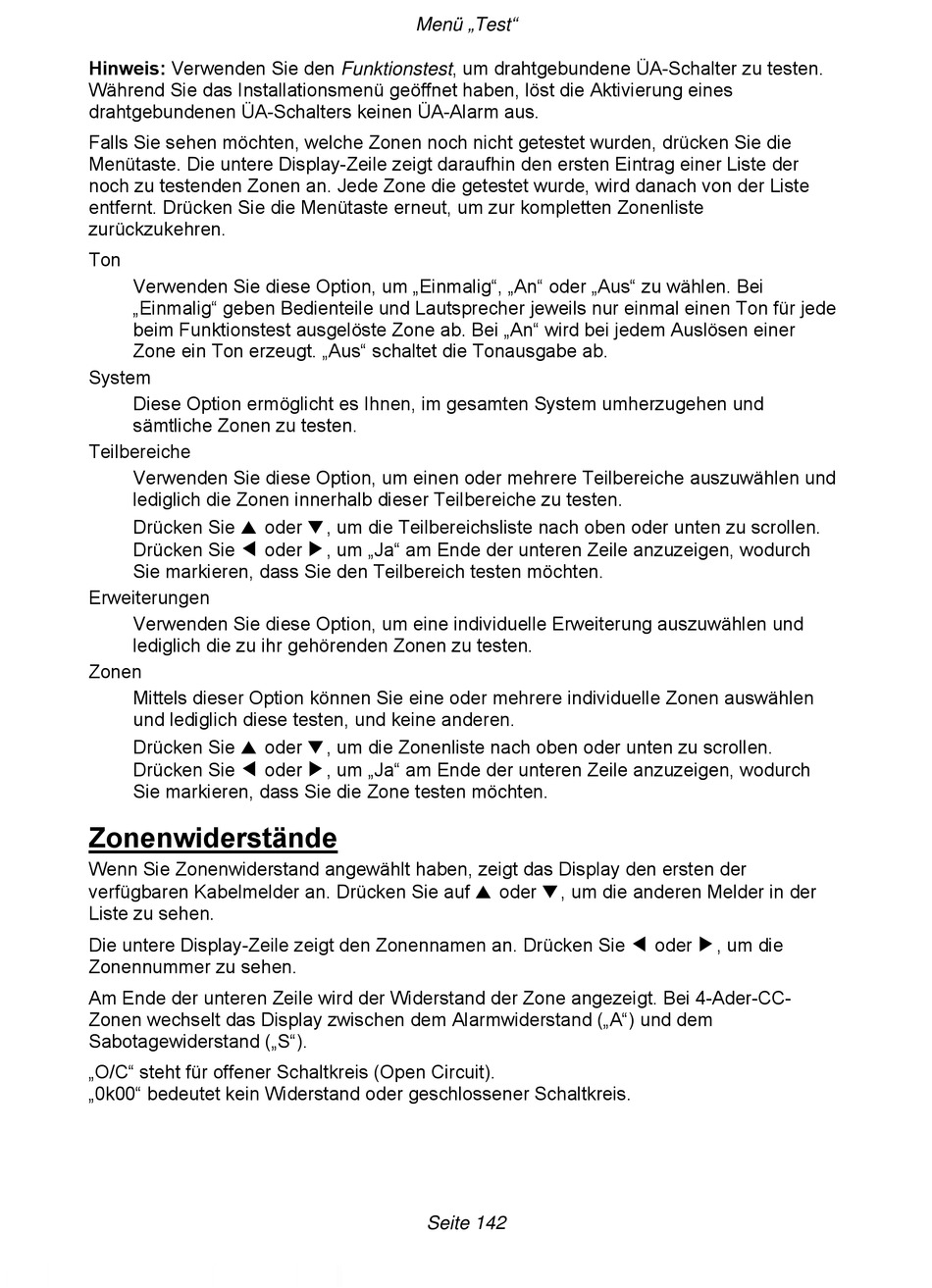

Zonenwiderstände - Eaton i-on Next Generation Technisches Handbuch

Hinweis: Verwenden Sie den Funktionstest, um drahtgebundene ÜA-Schalter zu testen.
Während Sie das Installationsmenü geöffnet haben, löst die Aktivierung eines
drahtgebundenen ÜA-Schalters keinen ÜA-Alarm aus.
Falls Sie sehen möchten, welche Zonen noch nicht getestet wurden, drücken Sie die
Menütaste. Die untere Display-Zeile zeigt daraufhin den ersten Eintrag einer Liste der
noch zu testenden Zonen an. Jede Zone die getestet wurde, wird danach von der Liste
entfernt. Drücken Sie die Menütaste erneut, um zur kompletten Zonenliste
zurückzukehren.
Ton
Verwenden Sie diese Option, um „Einmalig", „An" oder „Aus" zu wählen. Bei
„Einmalig" geben Bedienteile und Lautsprecher jeweils nur einmal einen Ton für jede
beim Funktionstest ausgelöste Zone ab. Bei „An" wird bei jedem Auslösen einer
Zone ein Ton erzeugt. „Aus" schaltet die Tonausgabe ab.
System
Diese Option ermöglicht es Ihnen, im gesamten System umherzugehen und
sämtliche Zonen zu testen.
Teilbereiche
Verwenden Sie diese Option, um einen oder mehrere Teilbereiche auszuwählen und
lediglich die Zonen innerhalb dieser Teilbereiche zu testen.
Drücken Sie u oder n, um die Teilbereichsliste nach oben oder unten zu scrollen.
Drücken Sie < oder >, um „Ja" am Ende der unteren Zeile anzuzeigen, wodurch
Sie markieren, dass Sie den Teilbereich testen möchten.
Erweiterungen
Verwenden Sie diese Option, um eine individuelle Erweiterung auszuwählen und
lediglich die zu ihr gehörenden Zonen zu testen.
Zonen
Mittels dieser Option können Sie eine oder mehrere individuelle Zonen auswählen
und lediglich diese testen, und keine anderen.
Drücken Sie u oder n, um die Zonenliste nach oben oder unten zu scrollen.
Drücken Sie < oder >, um „Ja" am Ende der unteren Zeile anzuzeigen, wodurch
Sie markieren, dass Sie die Zone testen möchten.
Zonenwiderstände
Wenn Sie Zonenwiderstand angewählt haben, zeigt das Display den ersten der
verfügbaren Kabelmelder an. Drücken Sie auf u oder n, um die anderen Melder in der
Liste zu sehen.
Die untere Display-Zeile zeigt den Zonennamen an. Drücken Sie < oder >, um die
Zonennummer zu sehen.
Am Ende der unteren Zeile wird der Widerstand der Zone angezeigt. Bei 4-Ader-CC-
Zonen wechselt das Display zwischen dem Alarmwiderstand („A") und dem
Sabotagewiderstand („S").
„O/C" steht für offener Schaltkreis (Open Circuit).
„0k00" bedeutet kein Widerstand oder geschlossener Schaltkreis.
Menü „Test"
Seite 142
