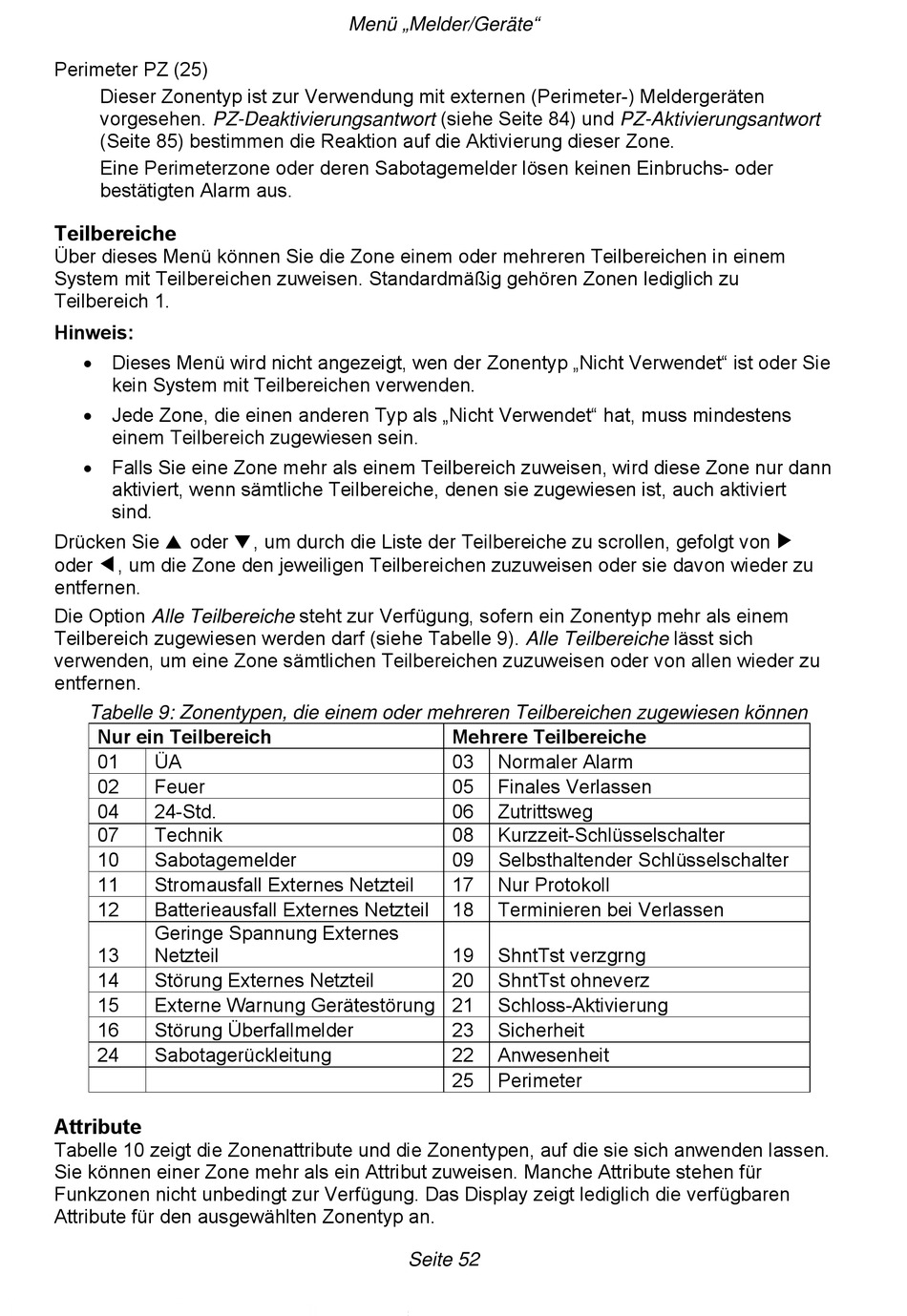

Eaton i-on Next Generation Technisches Handbuch Seite 62

Perimeter PZ (25)
Dieser Zonentyp ist zur Verwendung mit externen (Perimeter-) Meldergeräten
vorgesehen. PZ-Deaktivierungsantwort (siehe Seite 84) und PZ-Aktivierungsantwort
(Seite 85) bestimmen die Reaktion auf die Aktivierung dieser Zone.
Eine Perimeterzone oder deren Sabotagemelder lösen keinen Einbruchs- oder
bestätigten Alarm aus.
Teilbereiche
Über dieses Menü können Sie die Zone einem oder mehreren Teilbereichen in einem
System mit Teilbereichen zuweisen. Standardmäßig gehören Zonen lediglich zu
Teilbereich 1.
Hinweis:
 Dieses Menü wird nicht angezeigt, wen der Zonentyp „Nicht Verwendet" ist oder Sie
kein System mit Teilbereichen verwenden.
 Jede Zone, die einen anderen Typ als „Nicht Verwendet" hat, muss mindestens
einem Teilbereich zugewiesen sein.
 Falls Sie eine Zone mehr als einem Teilbereich zuweisen, wird diese Zone nur dann
aktiviert, wenn sämtliche Teilbereiche, denen sie zugewiesen ist, auch aktiviert
sind.
Drücken Sie u oder n, um durch die Liste der Teilbereiche zu scrollen, gefolgt von >
oder <, um die Zone den jeweiligen Teilbereichen zuzuweisen oder sie davon wieder zu
entfernen.
Die Option Alle Teilbereiche steht zur Verfügung, sofern ein Zonentyp mehr als einem
Teilbereich zugewiesen werden darf (siehe Tabelle 9). Alle Teilbereiche lässt sich
verwenden, um eine Zone sämtlichen Teilbereichen zuzuweisen oder von allen wieder zu
entfernen.
Tabelle 9: Zonentypen, die einem oder mehreren Teilbereichen zugewiesen können
Nur ein Teilbereich
01 ÜA
02 Feuer
04 24-Std.
07 Technik
10 Sabotagemelder
11 Stromausfall Externes Netzteil
12 Batterieausfall Externes Netzteil
Geringe Spannung Externes
13 Netzteil
14 Störung Externes Netzteil
15 Externe Warnung Gerätestörung 21
16 Störung Überfallmelder
24 Sabotagerückleitung
Attribute
Tabelle 10 zeigt die Zonenattribute und die Zonentypen, auf die sie sich anwenden lassen.
Sie können einer Zone mehr als ein Attribut zuweisen. Manche Attribute stehen für
Funkzonen nicht unbedingt zur Verfügung. Das Display zeigt lediglich die verfügbaren
Attribute für den ausgewählten Zonentyp an.
Menü „Melder/Geräte"
Mehrere Teilbereiche
03 Normaler Alarm
05 Finales Verlassen
06 Zutrittsweg
08 Kurzzeit-Schlüsselschalter
09 Selbsthaltender Schlüsselschalter
17 Nur Protokoll
18 Terminieren bei Verlassen
19 ShntTst verzgrng
20 ShntTst ohneverz
Schloss-Aktivierung
23 Sicherheit
22 Anwesenheit
25 Perimeter
Seite 52
