Planung der Installation
Kabelkonfiguration und -länge
Sie können die Geräte entweder als Daisy-Chain (seriell) oder in sternförmiger Anordnung
(parallel) an die Steuereinheit anschließen (Abbildung 4). Bei sternförmigen Anordnungen
sollte die Kabellänge von der Steuereinheit zum am weitesten entfernten Busgerät kurz
gehalten werden und 100 m nicht überschreiten. Die Anordnung sollte nicht mehr als vier
Arme haben.
Bei einer Daisy-Chain-Anordnung sollte die Gesamtkabellänge nicht mehr als 1.000 m
betragen.
Beachten Sie, dass wenn lediglich zwei Arme in einer Sternanordnung vorhanden sind,
dies einer Daisy-Chain-Anordnung entspricht.

Busabschlussschaltung

In manchen Fällen kann es nötig sein, am Ende der Bus-Kette eine Abschlussschaltung
anzubringen, um die Leistung in Umgebungen mit hohem elektronischem Rauschen oder
bei langen Kabelwegen zu verbessern. Steuereinheit und Busgeräte verfügen für die
Abschlussschaltung über eine Stiftleiste auf ihren Leiterplatten. Durch Aufstecken einer
Kurzschlussbrücke auf die Stiftleiste wird eine Abschlussschaltung für das Kabel
hinzugefügt.
Bei einer Daisy-Chain-Anordnung sollte die Kurzschlussbrücke für die Abschlussschaltung
im letzten Gerät der Kette aufgesteckt werden. Bei einer sternförmigen Anordnung sollten
die zwei Geräte an den Enden des längsten Kabels mit einer Abschlussschaltung
versehen werden (Abbildung 4).

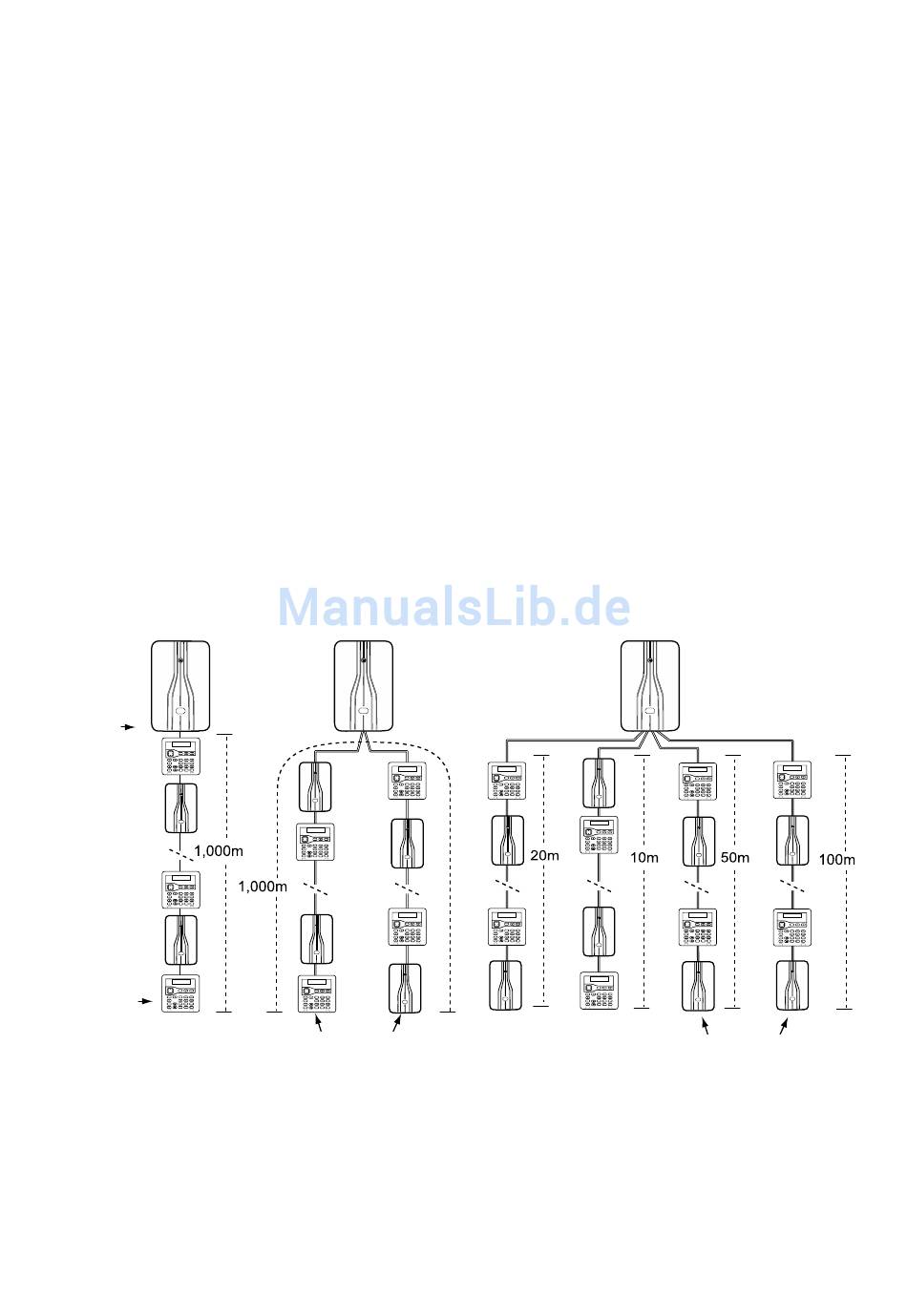

Daisy-Chain-Verkettung Stern 1 Stern 2
Abschluss
schaltung
Abschluss
schaltung
Abschlussschaltung
Abschlussschaltung
Abbildung 4. Busabschlussschaltung

Spannungsabfall

Damit das System korrekt funktioniert, darf die Eingangsspannung an sämtlichen Geräten
NICHT unter 10,5 V sinken, selbst im Betrieb mit dem Reservebatterie. Vorzugsweise
sollte die an allen Geräten anliegende Spannung über 12 V betragen, um
unvorhergesehenes Verhalten zu vermeiden.
