Anfängliche Startprozedur - Eaton i-on Next Generation Technisches Handbuch

Wenn Sie auf > drücken, sobald sie eine Texteingabeoption angewählt haben, wird der
vorhandene Text um eine Position nach rechts verschoben und Sie können an der leeren
Stelle ein neues Zeichen einfügen. Zum Bewegen des Cursors nach links oder rechts,
drücken Sie entsprechend auf u oder n. Drücken Sie zum Löschen eines Zeichens
auf <.

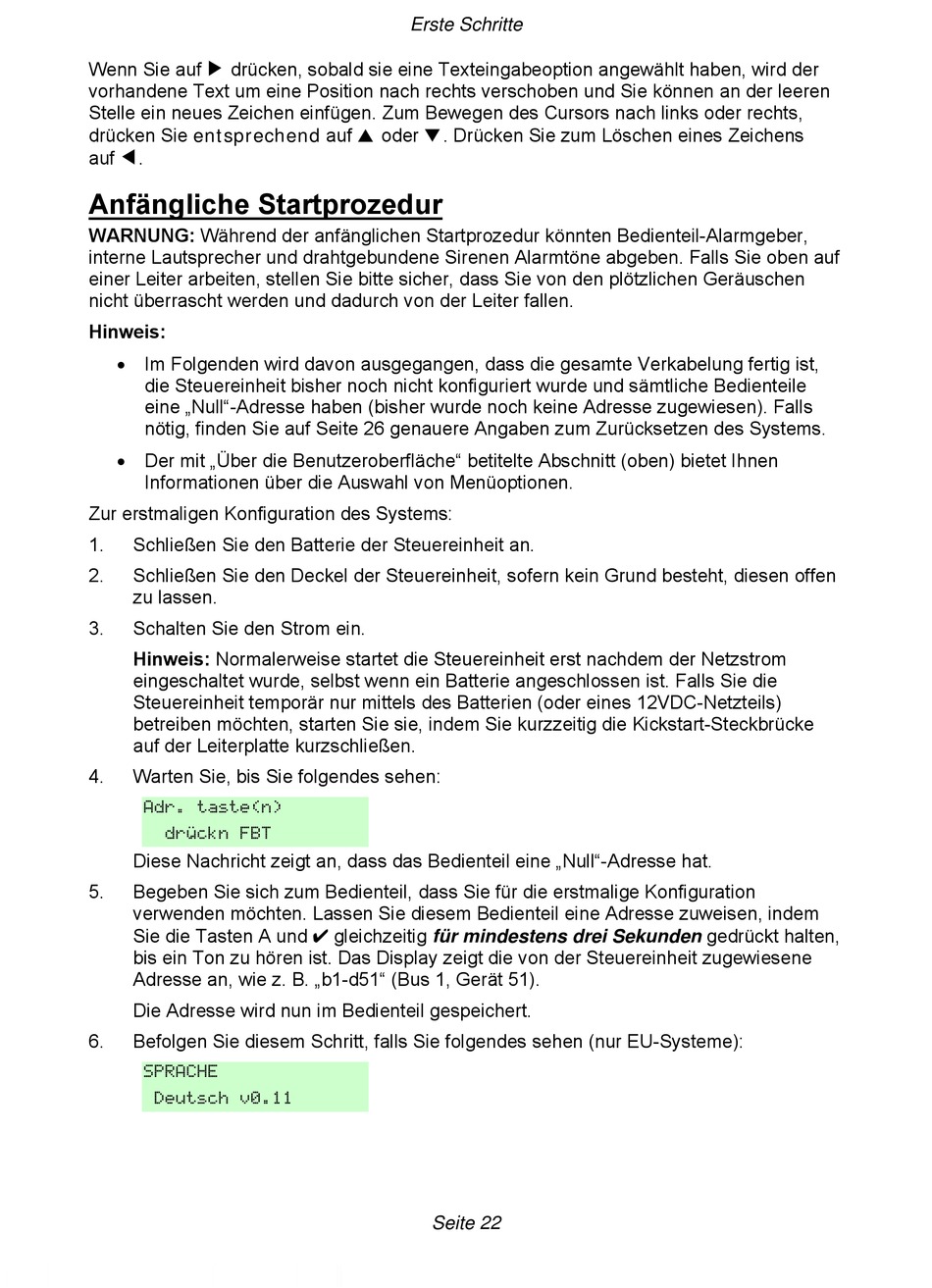

Anfängliche Startprozedur
WARNUNG: Während der anfänglichen Startprozedur könnten Bedienteil-Alarmgeber,
interne Lautsprecher und drahtgebundene Sirenen Alarmtöne abgeben. Falls Sie oben auf
einer Leiter arbeiten, stellen Sie bitte sicher, dass Sie von den plötzlichen Geräuschen
nicht überrascht werden und dadurch von der Leiter fallen.
Hinweis:
 Im Folgenden wird davon ausgegangen, dass die gesamte Verkabelung fertig ist,
die Steuereinheit bisher noch nicht konfiguriert wurde und sämtliche Bedienteile
eine „Null"-Adresse haben (bisher wurde noch keine Adresse zugewiesen). Falls
nötig, finden Sie auf Seite 26 genauere Angaben zum Zurücksetzen des Systems.
 Der mit „Über die Benutzeroberfläche" betitelte Abschnitt (oben) bietet Ihnen
Informationen über die Auswahl von Menüoptionen.
Zur erstmaligen Konfiguration des Systems:
1. Schließen Sie den Batterie der Steuereinheit an.
2. Schließen Sie den Deckel der Steuereinheit, sofern kein Grund besteht, diesen offen
zu lassen.
3. Schalten Sie den Strom ein.
Hinweis: Normalerweise startet die Steuereinheit erst nachdem der Netzstrom
eingeschaltet wurde, selbst wenn ein Batterie angeschlossen ist. Falls Sie die
Steuereinheit temporär nur mittels des Batterien (oder eines 12VDC-Netzteils)
betreiben möchten, starten Sie sie, indem Sie kurzzeitig die Kickstart-Steckbrücke
auf der Leiterplatte kurzschließen.
4. Warten Sie, bis Sie folgendes sehen:
Adr. taste(n)
drückn FBT
Diese Nachricht zeigt an, dass das Bedienteil eine „Null"-Adresse hat.
5. Begeben Sie sich zum Bedienteil, dass Sie für die erstmalige Konfiguration
verwenden möchten. Lassen Sie diesem Bedienteil eine Adresse zuweisen, indem
Sie die Tasten A und Y gleichzeitig für mindestens drei Sekunden gedrückt halten,
bis ein Ton zu hören ist. Das Display zeigt die von der Steuereinheit zugewiesene
Adresse an, wie z. B. „b1-d51" (Bus 1, Gerät 51).
Die Adresse wird nun im Bedienteil gespeichert.
6. Befolgen Sie diesem Schritt, falls Sie folgendes sehen (nur EU-Systeme):
SPRACHE
Deutsch v0.11
Erste Schritte
Seite 22
