DigIn 1 (Start R Signal)
DigIn 2 (Stoppsignal)
DigIn 3 (Start L Signal)
Relais K1 (Betrieb R)
Relais K2 (Betrieb L)
Motordrehzahl

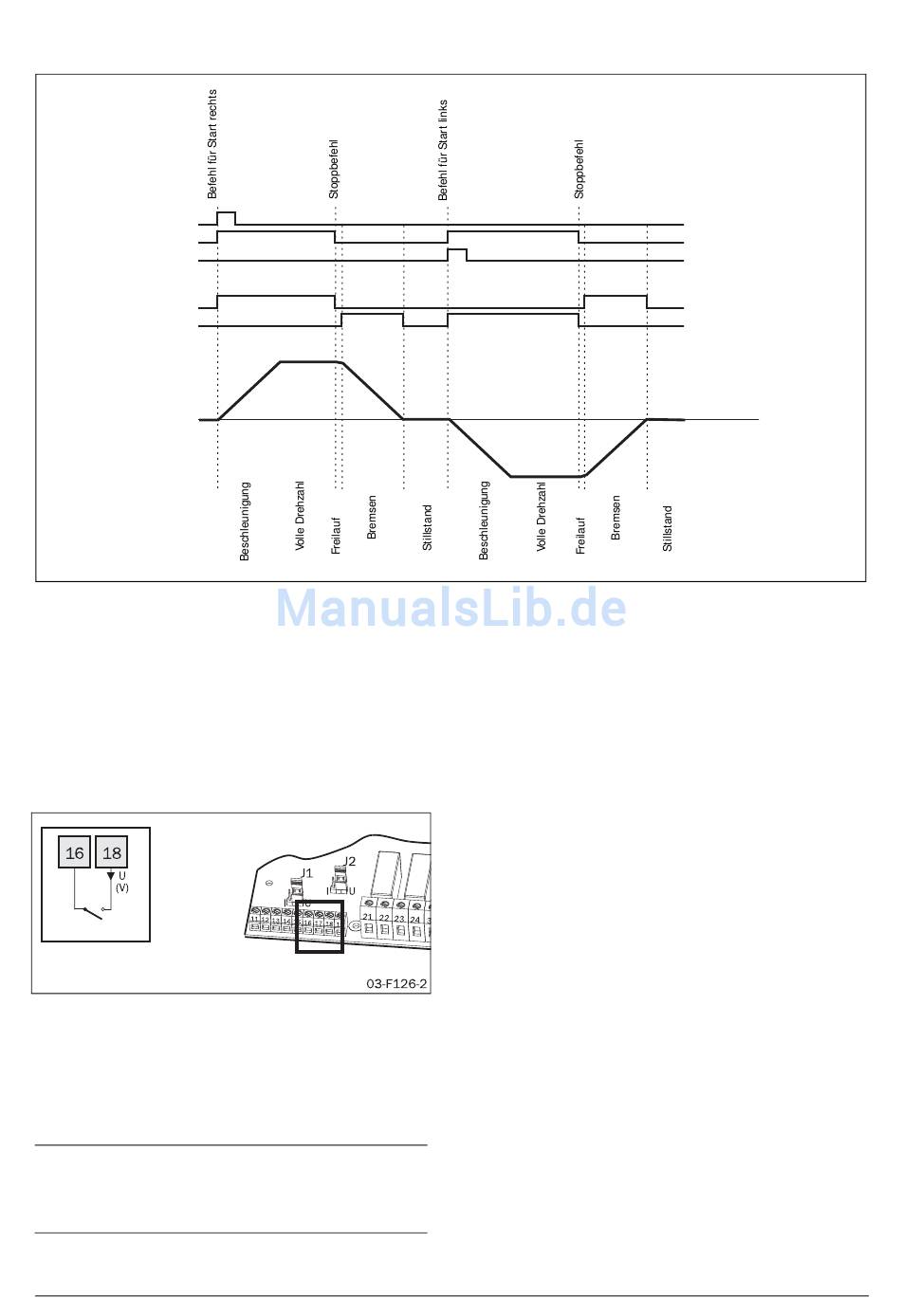

Abb. 67 Start rechts/links mit Gegenstrombremse
8.9.5 Externer Alarm
Die Funktion für externen Alarm wird verwendet, um einen
Alarm abhängig vom Zustand eines externen Alarmsignals
zu erzeugen. Jeder der Digitaleingänge kann für externen
Alarm konfiguriert werden. Abb. 68 zeigt ein
Anschlussbeispiel, wenn Digitaleingang 3 (Klemme 16) für
externen Alarm konfiguriert ist.
Externer Alarm
Abb. 68 Anschluss der Klemmen für externen Alarm
Wenn ein Digitaleingang für ein externen Alarm kon-
figuriert ist, verursacht das Öffnen dieses Eingangs einen
externen Alarm, wenn externer Alarm in Menü [420]
aktiviert ist.
HINWEIS: Wenn mehr als ein Digitaleingang für externen
Alarm konfiguriert wird, verursacht das Öffnen einer
dieser Eingänge einen externen Alarm, wenn externer
Alarm in Menü [420] aktiviert ist.
94
Funktionsbeschreibung
Die folgenden Alarmmaßnahmen sind für externen Alarm
verfügbar:
Off
Externer Alarm ist deaktiviert.
Warnung
Alarmmitteilung F17 wird auf dem Display angezeigt. Relais
K3 ist aktiviert (für die Standardkonfiguration der Relais),
wenn der Anschluss zwischen externem Alarmeingang und
Signalversorgungsklemme geöffnet wird. Jedoch wird der
Motor nicht angehalten und der Betrieb wird fortgesetzt.
Die Alarmmitteilung erlischt wieder und das Relais wird
zurückgesetzt, wenn der externe Alarmeingang wieder zu
seiner Signalversorgung geschlossen wird. Der Alarm kann
ebenfalls manuell zurückgesetzt werden.
Auslaufen
Alarmmitteilung F17 wird auf dem Display angezeigt. Relais
K3 ist aktiviert (für die Standardkonfiguration der Relais),
wenn der Anschluss zwischen externem Alarmeingang und
Signalversorgungsklemme geöffnet wird. Die Motor-
spannung wird automatisch ausgeschaltet. Der Motor läuft
frei aus, bis er stoppt.
Stopp
Eine entsprechende Alarmmitteilung wird auf dem Display
angezeigt. Relais K3 ist aktiviert (für die Standard-
konfiguration der Relais), wenn der Anschluss zwischen
externem Alarmeingang und Signalversorgungsklemme
geöffnet wird. Der Motor wird gemäß den Stoppe-
instellungen in den Menüs [320] bis [325] gestoppt.
CG Drives & Automation 01-5924-02r1
