Eingangssignal aktiv ist. Siehe die Beschreibung der
Langsamlauf- und JOG-Funktionen in Abschnitt 8.7.4,
Seite 65 für weitere Informationen. Bitte beachten, dass
JOG-Rückwärts in Menü [335] aktiviert sein muss, um
diese Funktion zu verwenden.
Auto set
Wenn der Analog-/Digitaleingang für Auto set konfiguriert
ist, wird eine steigende Flanke am Eingang einen Auto set
einleiten. Bitte beachten, dass ein Auto set nur bei Betrieb
mit voller Spannung ausgeführt werden kann. Siehe die
Beschreibung der Belastungssensor in Abschnitt 8.8.1, Seite
71 für weitere Informationen.
Die folgenden Alternativen sind verfügbar, wenn der
Eingang für analoge Signale verwendet wird:
Analoger Start/Stopp: 0-10 V/0-20 mA oder
2-10 V/4-20 mA:
Der Analog-/Digitaleingang wird für das Referenzsignal
verwendet, dass den analogen Start/Stopp steuert. Zwei
Signalbereiche (0-10 V / 0-20 mA oder 2-10 V / 4-20 mA)
können gewählt werden. Analoger Start/Stopp wird
aktiviert, wenn Alternative 6 oder 7 in Menü [500] gewählt

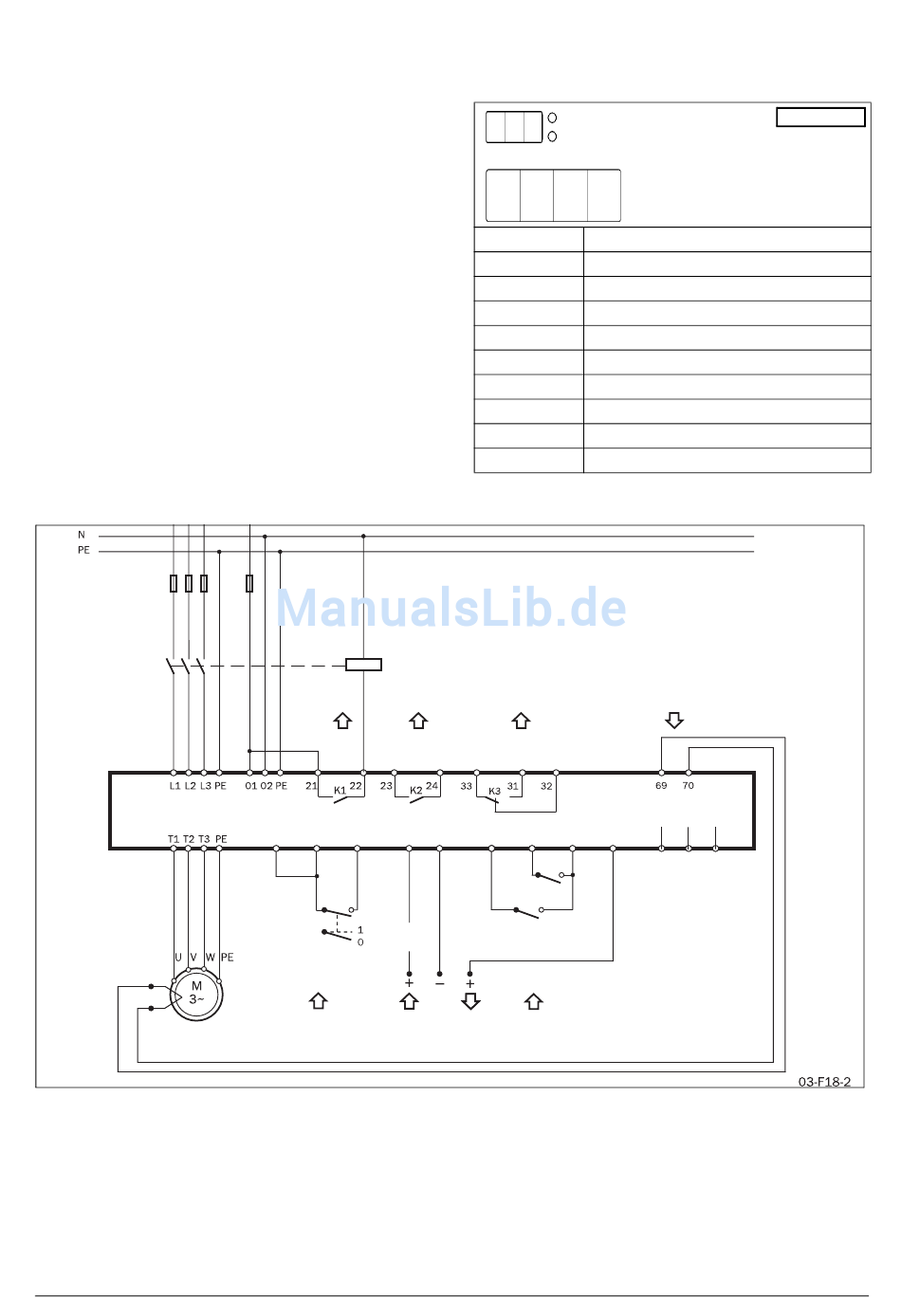

Abb. 53 Anschlussbeispiel bei der Verwendung der digitalen
und analogen Ein- und Ausgänge
CG Drives & Automation 01-5924-02r1
Relaisausgänge
11
12
13
14
15
Start/Stopp
Analoger
Sollwert
Digitaleingänge
Analog-/
Digital
Eing.
wird. Siehe die Beschreibung des analogen Starts/Stopps auf
Seite 82 für weitere Informationen.
5 0 0
o F
F
Voreinstellung: oFF
Bereich:
oFF, 1-7
oFF
Analog-/Digitaleingang deaktiviert
1
Digital, Rotationssensor
2
Digital, Langsamlauf
3
Digital, JOG-Vorwärts
4
Digital, JOG-Rückwärts
5
Digital, Auto set
6
Analoger Start/Stopp: 0-10 V/0-20 mA
7
Analoger Start/Stopp: 2-10 V/4-20 mA
16
17
18
19
Parametersatzwahl
Messung
Analog
Digitaleingänge
Ausg.
Einstellung
Analog-/Digitaleingang
PTC-Eingang
75
76
77
Funktionsbeschreibung
81
