1.7
Auspacken des MSF-310
und der größeren Typen
Der MSF 2.0 Softstarter ist mit Schrauben an der
Sperrholzkiste bzw. der Palette befestigt und wie folgt
auszupacken:
1. Nur die Sicherungslaschen am Kistenboden öffnen
(nach unten biegen). Dann die Kiste in einem Teil
(Oberteil mit Seitenteilen) von der Palette abheben.
2. Die drei (3) Schrauben an der Frontabdeckung des Soft-
starters unterhalb des unteren Logos lösen.
3. Die Frontabdeckung etwa 20 mm nach oben schieben,
so dass sie abgenommen werden kann.
4. Die zwei (2) Befestigungsschrauben unten am Softstarter
entfernen.
5. Den Softstarter unten ca. 10 mm anheben und dann ca.
20 mm nach hinten schieben, so dass er von den Monta-
gehaken* abgenommen werden kann. Die Haken befin-
den sich unter der Bodenplatte und können erst entfernt
werden, wenn der Softstarter herausgezogen ist.
6. Die zwei (2) Schrauben für die Montagehaken lösen und
die Haken entfernen.
7. Die Montagehaken werden bei der Montage des Soft-
starters als obere Halterung verwendet.

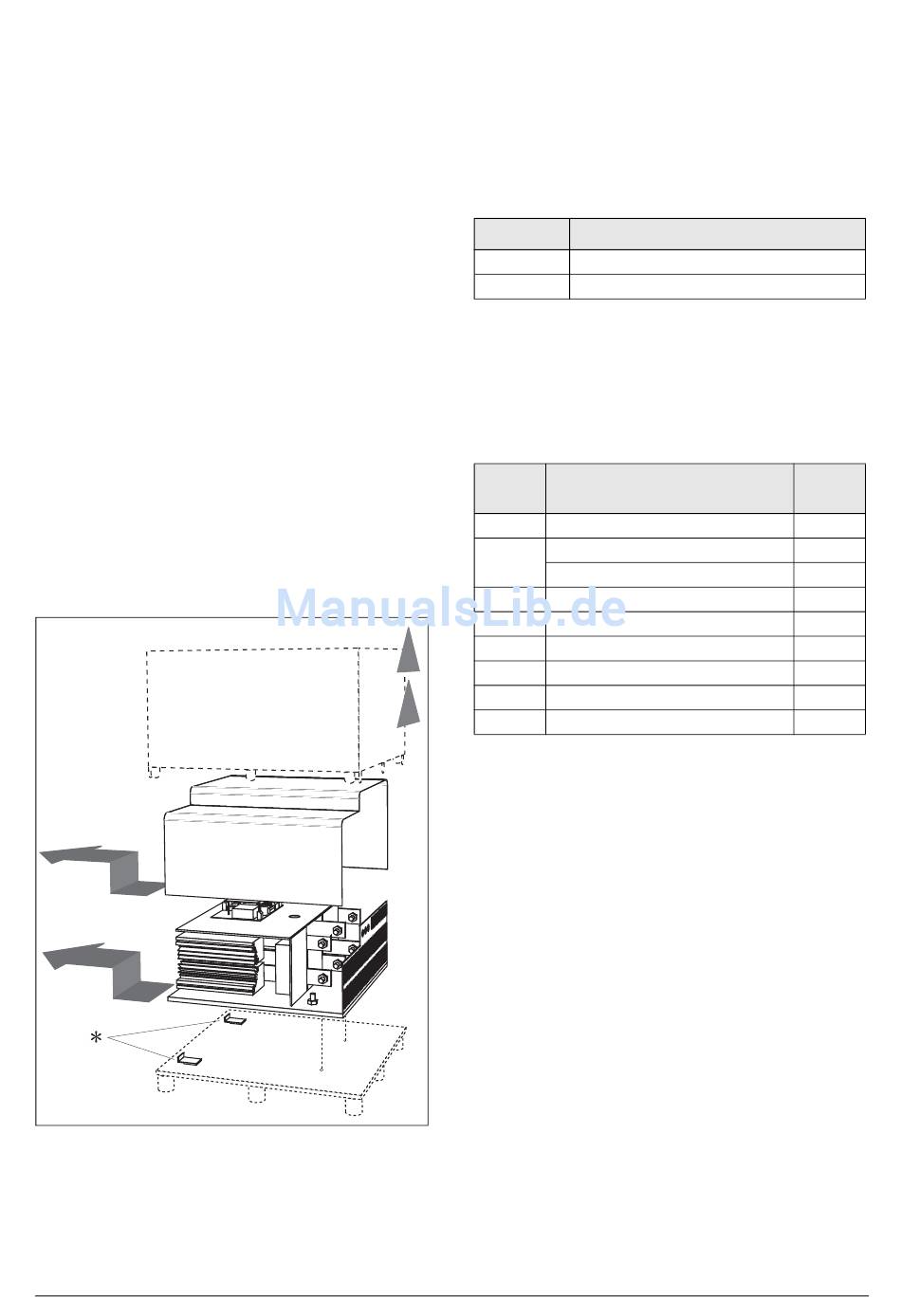

Abb. 2 Auspacken des MSF-310 und der größeren Modelle.
CG Drives & Automation 01-5924-02r1
1.8
Glossar
1.8.1
Abkürzungen
In dieser Betriebsanleitung werden die folgenden
Abkürzungen verwendet:
Tabelle 2 Abkürzungen
Abkürzung
Beschreibung
FLC
Volllaststrom
DOL
Direktstart
1.8.2 Definitionen
In dieser Anleitung werden folgende Definitionen für
Strom, Spannung, Leistung, Drehmoment und Drehzahl
verwendet:
Tabelle 3 Definitionen
Name
Beschreibung
I
Motornennstrom
n
I
Nennstrom des Softstarters
nsoft
N
Nenndrehzahl des Softstarters
nsoft
P
Motornennleistung
n
P
Normale Last
normal
P
Nennleistung des Softstarters
nsoft
T
Motornenndrehmoment
n
U
Netzspannung
U
Motornennspannung
n
Allgemeine Informationen
Einheit,
Gerät
A
A
U/min
kw, HP
% von P
n
kW, HP
Nm, lbft
V
V
7
