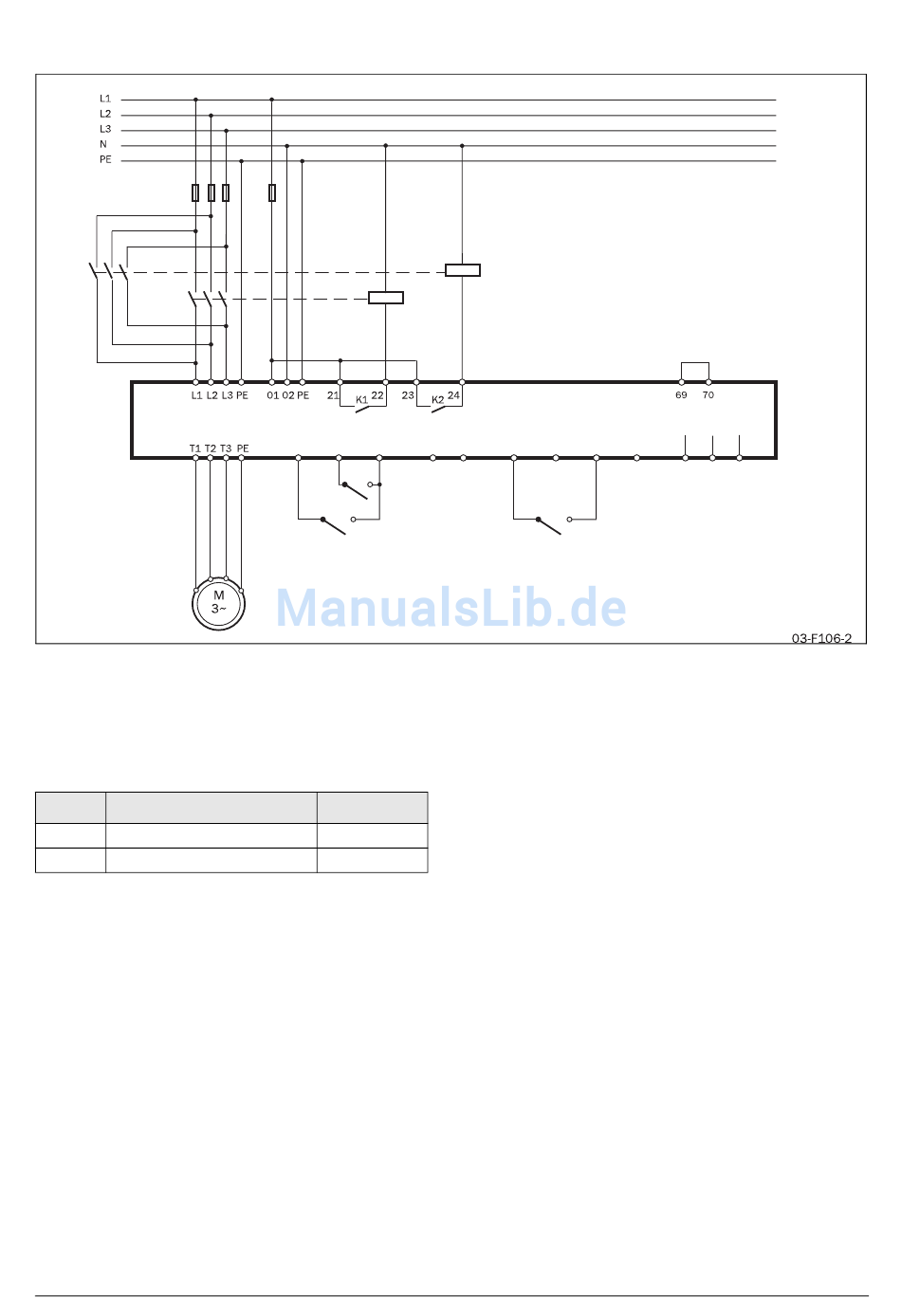

Abb. 65 Anschluss für Start rechts/links
Die Konfiguration der Relais hängt von den Anforderungen
der Anwendung ab. Für Anwendungen, die die Funktion
der Gegenstrombremsung nicht verwenden, können die
nachfolgenden Einstellungen verwendet werden:
Menü
Beschreibung
530
Relais K1 (Klemme 21 und 22) Betrieb R (8)
531
Relais K2 (Klemme 23 und 24) Betrieb L (9)
Mit diesen Einstellungen ist die Funktion wie folgt:
Werden Klemme 11 und 12 zu Klemme 13 geschlossen,
während der Anschluss zwischen Klemme 16 und 18
geöffnet ist, wird das Hauptschütz für den Betrieb in
Drehrichtung Rechts von Relais K1 aktiviert und der Motor
startet mit Rechtsdrehfeld. Der Anschluss zwischen Klemme
11 und 13 lässt sich während Rechtslauf ohne
Auswirkungen öffnen. Wird der Anschluss zwischen
Klemme 12 und 13 geöffnet, wird gemäß den
Stoppeinstellungen in Menü [320] bis [325] ein Stopp
ausgeführt. Wenn der Stopp beendet ist, wird das
Hauptschütz für Rechtslauf von Relais K1 deaktiviert.
Wird Klemme 12 zu Klemme 13 geschlossen und Klemme
16 zu Klemme 18 geschlossen, während der Anschluss
zwischen Klemme 11 und 13 geöffnet ist, wird das
Hauptschütz für die Drehrichtung Links von Relais K2
aktiviert. Der Motor startet Linksdrehfeld. Der Anschluss
92
Funktionsbeschreibung
11
12
13
14
15
Stopp
Start Rechts /
Start Links /
Reset
Reset
Einstellung
16
17
18
19
zwischen Klemme 16 und 18 lässt sich während des
Linkslauf ohne Auswirkungen öffnen. Wird der Anschluss
zwischen Klemme 12 und 13 geöffnet, wird gemäß den
Stoppeinstellungen in Menü [320] bis [325] ein Stopp
ausgeführt. Wenn der Stopp beendet ist, wird das
Hauptschütz für Linkslauf von Relais K2 deaktiviert.
Sind beide Startklemmen (11 und 16) gleichzeitig zu ihrer
betreffenden Versorgungsspannung geschlossen, wird gemäß
den Stoppeinstellungen in den Menüs [320] bis [325] ein
Stopp ausgeführt. In diesem Fall wird kein Start erlaubt.
Ein Motor kann wie folgt von Rechts- nach Linkslauf
reversiert werden: Öffnen Sie den Anschluss zwischen den
Klemmen 11 und 13 während der Motor mit
Rechtsdrehfeld läuft. Schließen Sie Klemme 16 zu Klemme
18. Im Ergebnis wird die Spannung zum Motor
ausgeschaltet und das Hauptschütz für den Betrieb
rechtslauf wird von Relais K1 deaktiviert. Nach einer
Zeitverzögerung von 500 ms wird das Hauptschütz für
Linkslauf von Relais K2 aktiviert und ein Start im Linklauf
wird ausgeführt. Der Motor kann vom Betrieb nach links
zum Betrieb nach rechts in der gleichen Weise umgekehrt
werden, indem der Anschluss zwischen Klemme 16 und 18
beim Betrieb in linke Richtung geöffnet und anschließend
Klemme 11 zu Klemme 13 geschlossen wird
CG Drives & Automation 01-5924-02r1
