4.1
Anschließen der Netz- und
Motorkabel

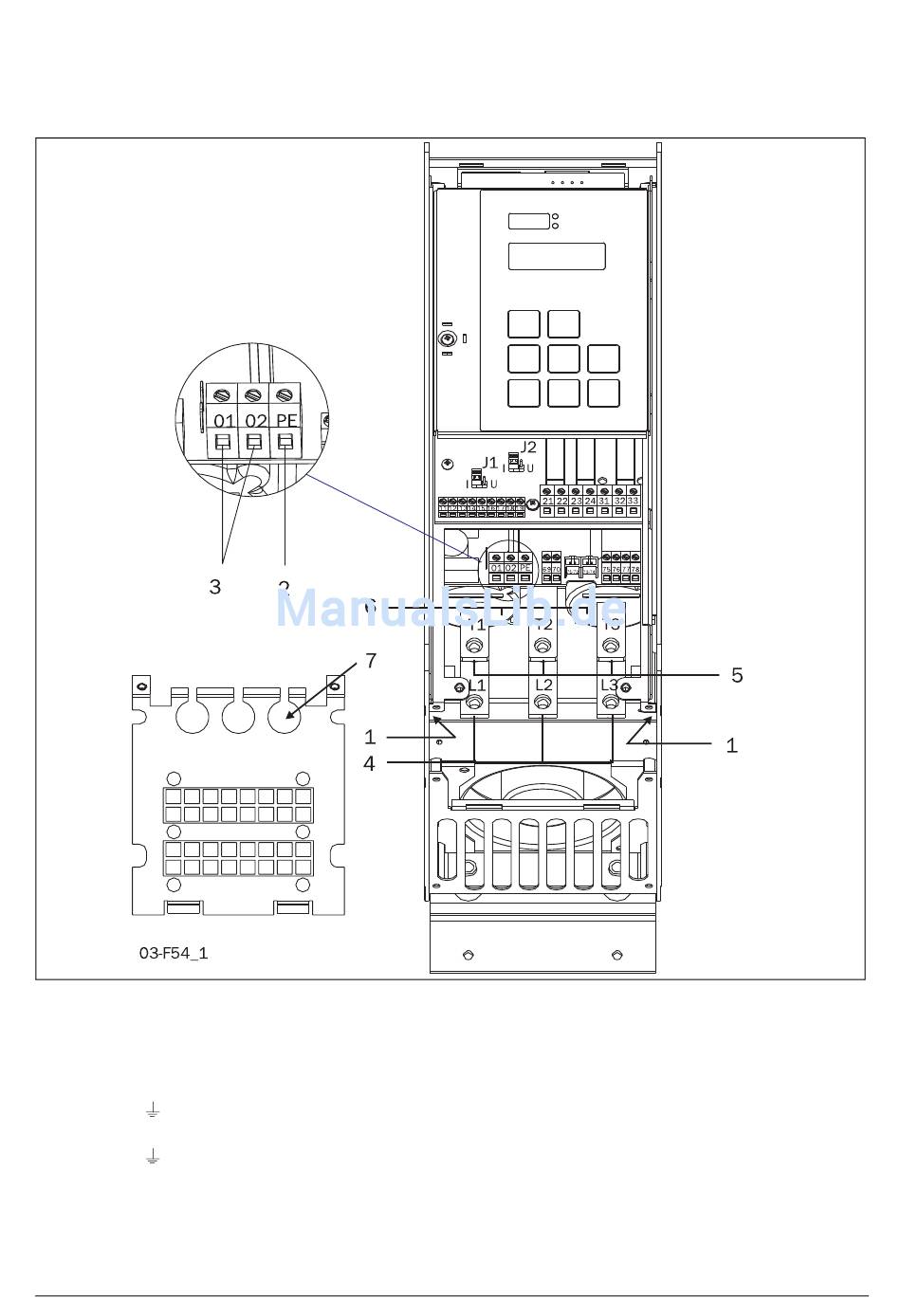

Abb. 19 Anschluss von MSF-017 bis MSF -085.
Anschluss von MSF-017 bis MSF-085
Geräteanschlüsse
(PE), Netzanschluss und Motor (rechts
1. Schutzerde,
und links im Gehäuse)
(PE), Hilfsspannung
2. Schutzerde,
3. Anschluss der Hilfsspannung 01, 02
4. Netzanschluss L1, L2, L3
5. Motoranschluss T1, T2, T3
20
Anschlüsse
6. Stromwandler (können ausserhalb montiert werden bei
Betrieb mit Bypass, siehe Kapitel 8.7.5, Seite 69)
7. Montage von EMV-Verschraubungen für die Steuer-
kabel
