Start
Schließen von Klemmen 11, 12 und 13 erteilt einen
Startbefehl. Werden Klemme 11 und 12 zu Klemme 13
beim Einschalten geschlossen, wird sofort ein Startbefehl
ausgegeben (automatischer Start beim Einschalten).
Stopp
Wird der Anschluss zwischen Klemme 12 und 13 geöffnet,
wird ein Stoppbefehl ausgelöst.
Reset
Wird der Anschluss zwischen Klemme 11 und 13 geöffnet
und wieder geschlossen, erfolgt ein Reset. Ein Reset ist bei
laufendem und stehendem Motor möglich.
Dreileitersteuerung: Start/Stopp mit
automatischem Reset beim Start
Stopp
Start/Reset

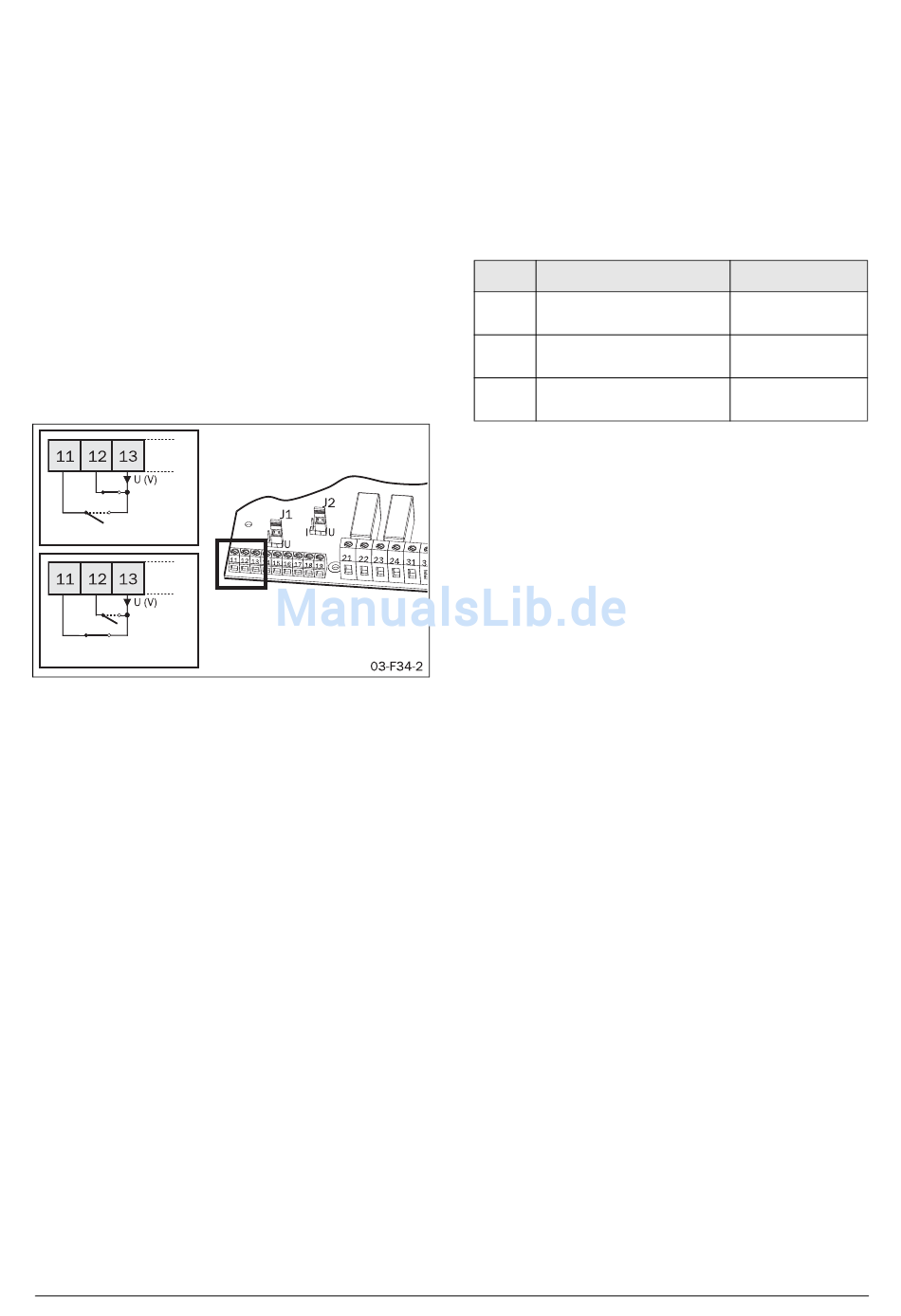

Abb. 64 Dreileitermodus Start/Stopp mit automatischem Reset
beim Start
Ein externer Schalter wird zwischen Klemme 11 und 13
angeschlossen und ein zweiter Schalter zwischen Klemme 12
und 13.
Die Verbindung zwischen Klemme 11 und 13 ist
normalerweise geöffnet und die Verbindung zwischen
Klemme 12 und 13 ist normalerweise geschlossen.
Start
Vorübergehendes Schließen von Klemme 11 an Klemme 13
erteilt einen Startbefehl. Es erfolgt kein automatischer Start
beim Einschalten.
Stopp
Wird der Anschluss zwischen Klemme 12 und 13
vorübergehend geöffnet, erfolgt ein Reset.
Reset
Wird ein Startbefehl gegeben, wird automatisch ein Reset
ausgeführt.
CG Drives & Automation 01-5924-02r1
8.9.4 Rechts-/Linkslauf
Die Digitaleingänge können konfiguriert werden, um das
Starten des Motors in zwei unterschiedlichen Dreh-
richtungen in Verbindung mit den programmierbaren Relais
K1 und K2 zu ermöglichen. Ein Anschlußbeispiel wird in
Abb. 65 gezeigt. Für die folgende Beschreibung der
Funktion Rechts-/Linkslauf, werden die folgenden
Einstellungen für die Digitaleingänge angenommen:
Menü
Beschreibung
Digitaleingang 1 (Klemme
510
11)
Digitaleingang 2 (Klemme
511
12)
Digitaleingang 3 (Klemme
512
16)
Einstellung
Start R Signal (6)
Stoppsignal (2)
Start L Signal (7)
Funktionsbeschreibung
91
