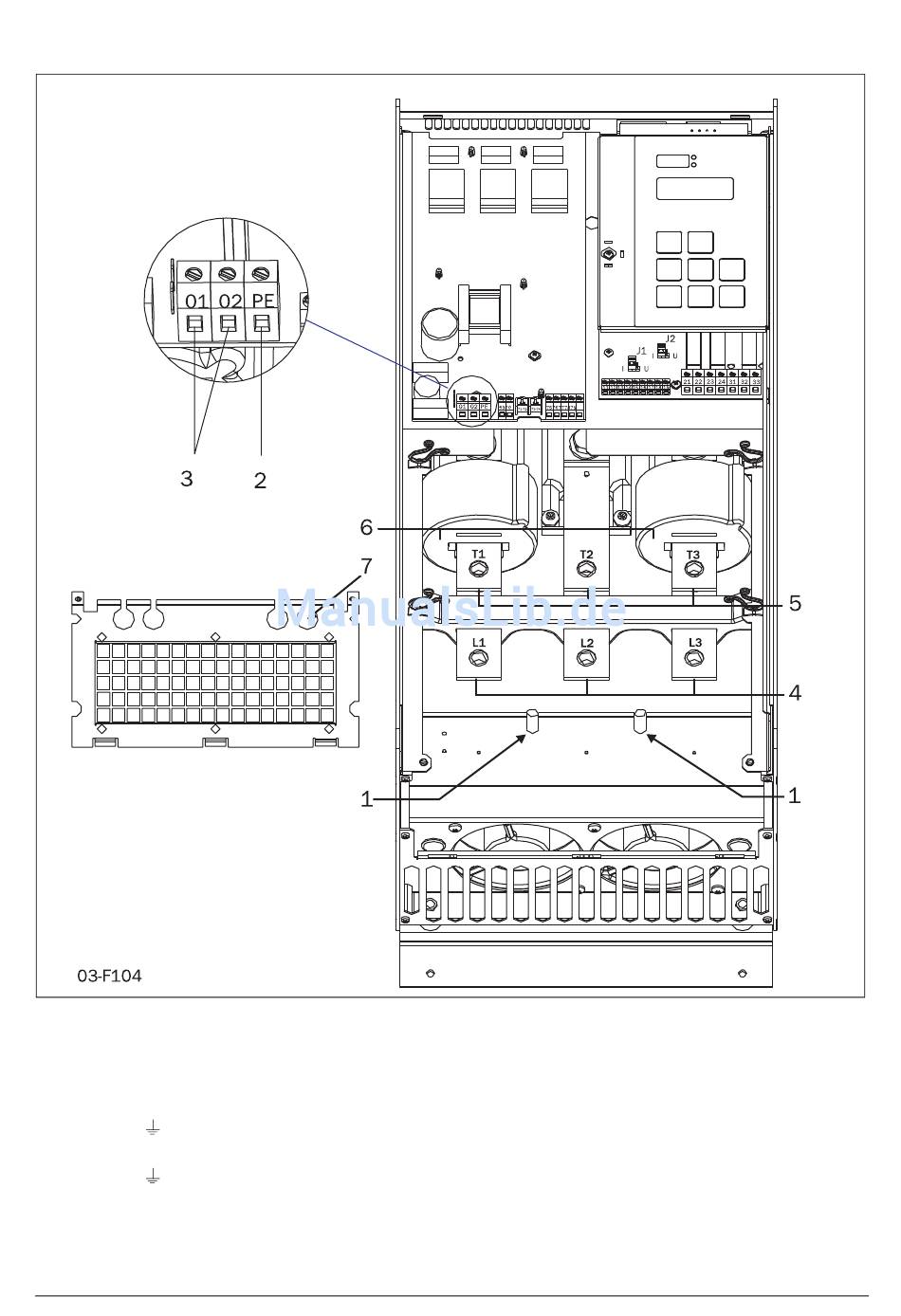

Abb. 21 Anschluss von MSF-170 bis MSF-250.
Anschluss von MSF-170 bis MSF-250
Geräteanschlüsse
(PE), Netzanschluss und Motor (rechts
1. Schutzerde,
und links im Gehäuse)
(PE), Hilfsspannung
2. Schutzerde,
3. Anschluss der Hilfsspannung 01, 02
4. Netzanschluss L1, L2, L3
22
Anschlüsse
5. Motoranschluss T1, T2, T3
6. Stromwandler (können ausserhalb montiert werden bei
Betrieb mit Bypass, siehe Kapitel 8.7.5, Seite 69)
7. Montage von EMV-Verschraubungen für die
Steuerkabel
CG Drives & Automation 01-5924-02r1
