4.4
Anschlussbeispiele
Abb. 53 zeigt ein Anschlussbeispiel mit folgenden
Funktionen:
• Analoger Start/Stopp, siehe Beschreibung auf Seite 82.
• Externe Steuerung des Parametersatzes, siehe Kapitel
8.9.6, Seite 95

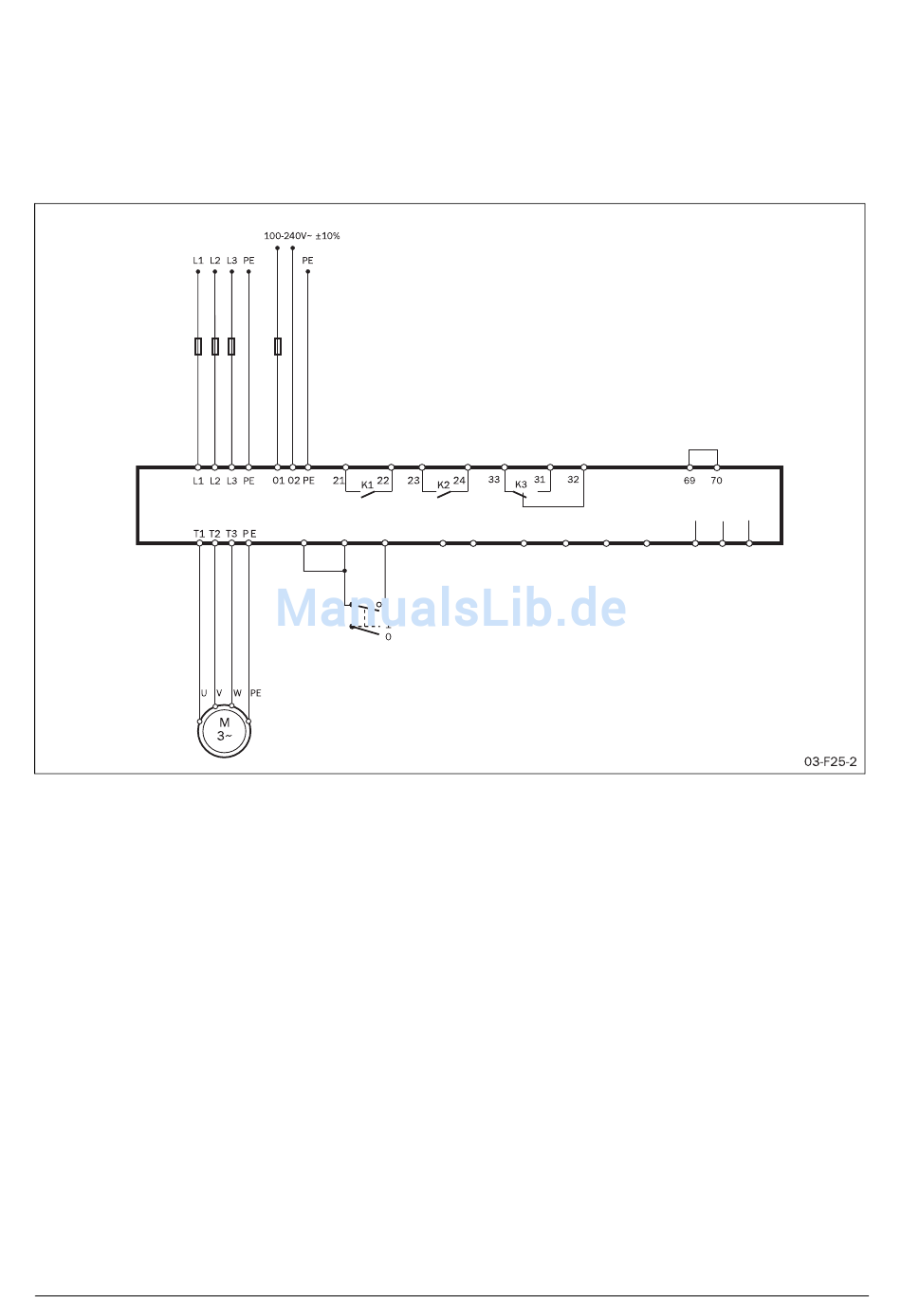

Abb. 24 Anschlussplan bei "Minimumverdrahtung".
26
Anschlüsse
11
12
13
14
15
• Analogausgang, siehe "Analogausgang" , Seite 86
• PTC-Eingang, siehe Beschreibung des thermischen
Motorschutzes in Kapitel 8.3.1, Seite 46.
16
17
18
19
