verwendet, siehe Abschnitt 8.9.4, Seite 91 für weitere
Informationen.
Unterschiedliche Alarme können ebenfalls auf den
Relaisausgängen angezeigt werden. Mit der Einstellung
Lastwächter Voralarme (Alternative 3), wird das Relais
aktiviert, wenn ein Über- oder ein Unterlastvoralarm
auftritt. Wenn Lastwächteralarme (10) als Einstellung
gewählt ist, wird das Relais aktiviert, wenn ein Über- oder
ein Unterlastalarm auftritt. Wenn erwünscht, können die
Relais stattdessen so konfiguriert werden, dass sie nur auf
einen bestimmten Leistungsalarm oder Voralarm (11-14)
reagieren.
Mit der Einstellung Alle Alarme (15) wird das Relais bie
jedem Alarm aktiviert. Da Lastwächtervoralarme nicht als
echte Alarme betrachtet werden, wird das Relais nicht auf
diese reagieren. Wurde Option 16 ausgewählt, sind auch
Leistungsalarme ausgeschlossen. Wenn externer Alarm (17)
gewählt, wird nur ein externer Alarm das Relais aktivieren.
Mit Einstellung 18, Autoreset abgelaufen, wird das Relais
aktiviert, wenn ein zusätzlicher Fehler auftritt, nachdem die
maximal zulässige Anzahl von Autoreset-Versuchen
ausgeführt wurde. Dies kann anzeigen, dass externe Hilfe
notwendig ist, um einen wiederkehrenden Fehler zu
korrigieren (siehe die Beschreibung von Autoreset in
Abschnitt 8.5, Seite 52 für detaillierte Informationen). Mit
Alternative 19 wird das Relais alle Alarme anzeigen, die
einen manuellen Reset benötigen. Dies beinhaltet alle
Alarme, die nicht mit einem automatischen Autoreset gelöst
werden, z.B. alle Alarme, für die Autoreset nicht aktiviert ist,
und jeder Alarm, der auftritt, nachdem die maximal
zulässige Anzahl von Autoreset-Versuchen ausgeführt wurde.
Motor
Spannung
Betrieb
Volle Spannung
Betriebsbefehl
Bremsen
Start
Zeit
Verzögerung
0,1 s

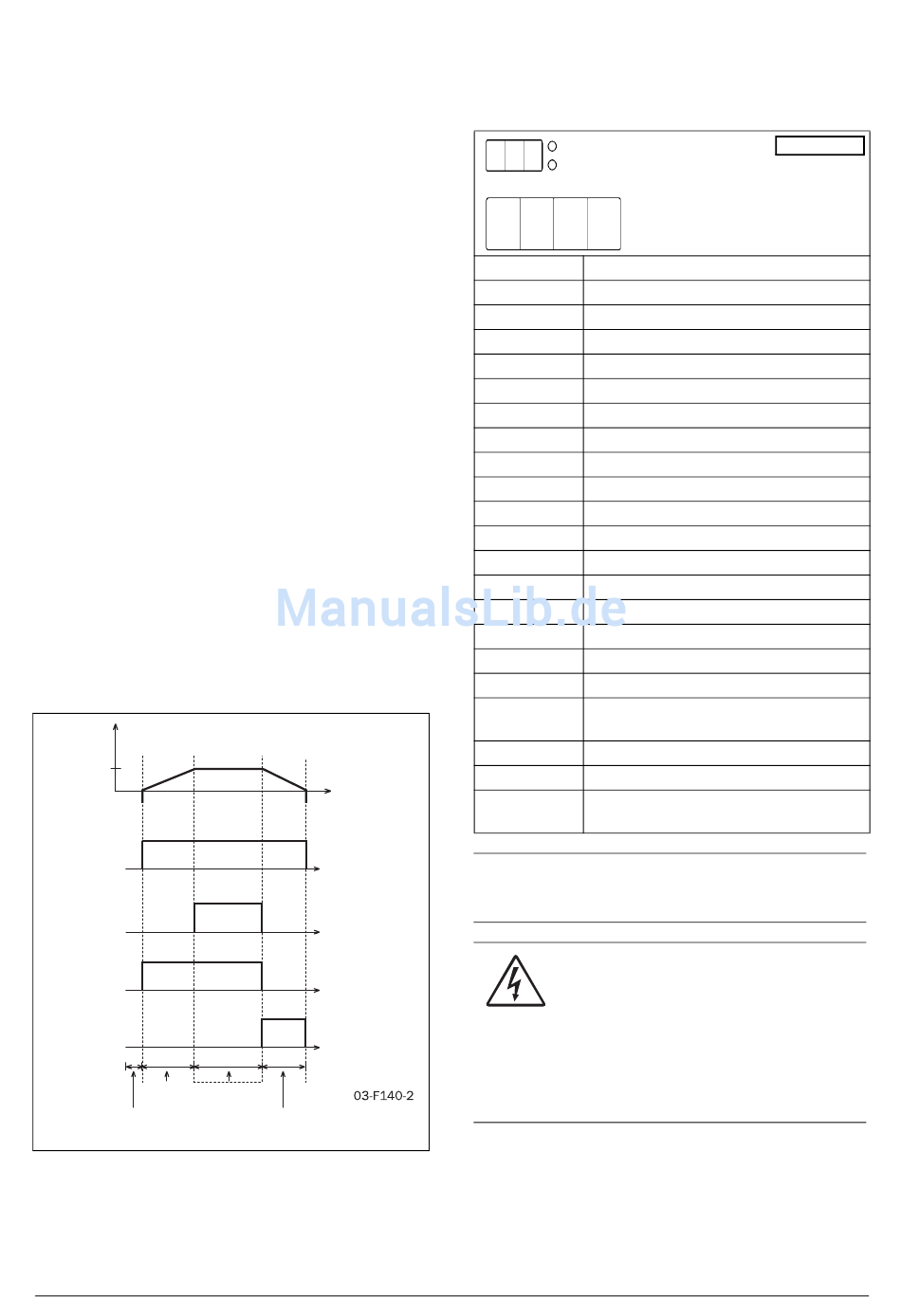

Abb. 61 Die Relaisfunktionen für Betrieb, Betriebsbefehl und
volle Spannung.
88
Funktionsbeschreibung
Zeit
Zeit
Zeit
Zeit
Volle
Stopp
Zeit
Spannung
Relais K1 [530]
In diesem Menü wird die Funktion für Relais K1 (Klemme
21 und 22) gewählt.
5 3 0
1
Voreinstellung: 1
Bereich:
oFF, 1 - 19
oFF
Relais nicht aktiv
1
Betrieb
2
Volle Spannung
3
Lastwächtervoralarme
4
Gegenstrombremse
5
Betriebsbefehl
6
Betriebsbefehl R
7
Betriebsbefehl L
8
Betrieb R
9
Betrieb L
10
Lastwächteralarme
11
Überlastlarm
12
Überlastvoralarm
13
Unterlastalarm
14
Unterlastvoralarm
15
Alle Alarme (außer Lastwächtervoralarme)
Alle Alarme (außer Lastwächteralarme und
16
-voralarme)
17
Externer Alarm
18
Auto reset abgelaufen
Alle Alarme, die manuell zurückgesetzt
19
werden müssen
HINWEIS: Wenn Relais K1 auf nicht aktiv (oFF) einge-
stellt wird, wird der Relaiszustand durch die Kontakt-
funktion in Menü [533] bestimmt.
WARNHINWEIS!
Wenn Gegenstrombremsung durch Änderung
der Einstellungen in Menü [320] (Stopp-
methode), [323] (Bremsmethode) oder [326]
(Alarmbremsstärke) aktiviert wird, wird Relais K1
automatisch für Betriebsbefehl (5) eingestellt. Wenn
eine andere Einstellung für die spezifische Anwendung
erwünscht wird, muss die Relaiseinstellung danach
geändert werden.
CG Drives & Automation 01-5924-02r1
