Startmethode [310]
In diesem Menü wird die Startmethode gewählt. Die für die
Konfiguration des Starts notwendigen Menüs sind abhängig
von den gewählten Startmethode zugänglich.
3 1 0
1
Voreinstellung: 1
Bereich:
1, 2, 3, 4
1
Lineare Drehmomentregelung
2
Quadratische Drehmomentregelung
3
Spannungsregelung
4
Direktstart, DOL

Drehmomentregelung

Die Standardeinstellungen für das Anfangsdrehmoment
beim Start beträgt 10% und für das Enddrehmoment 150%.

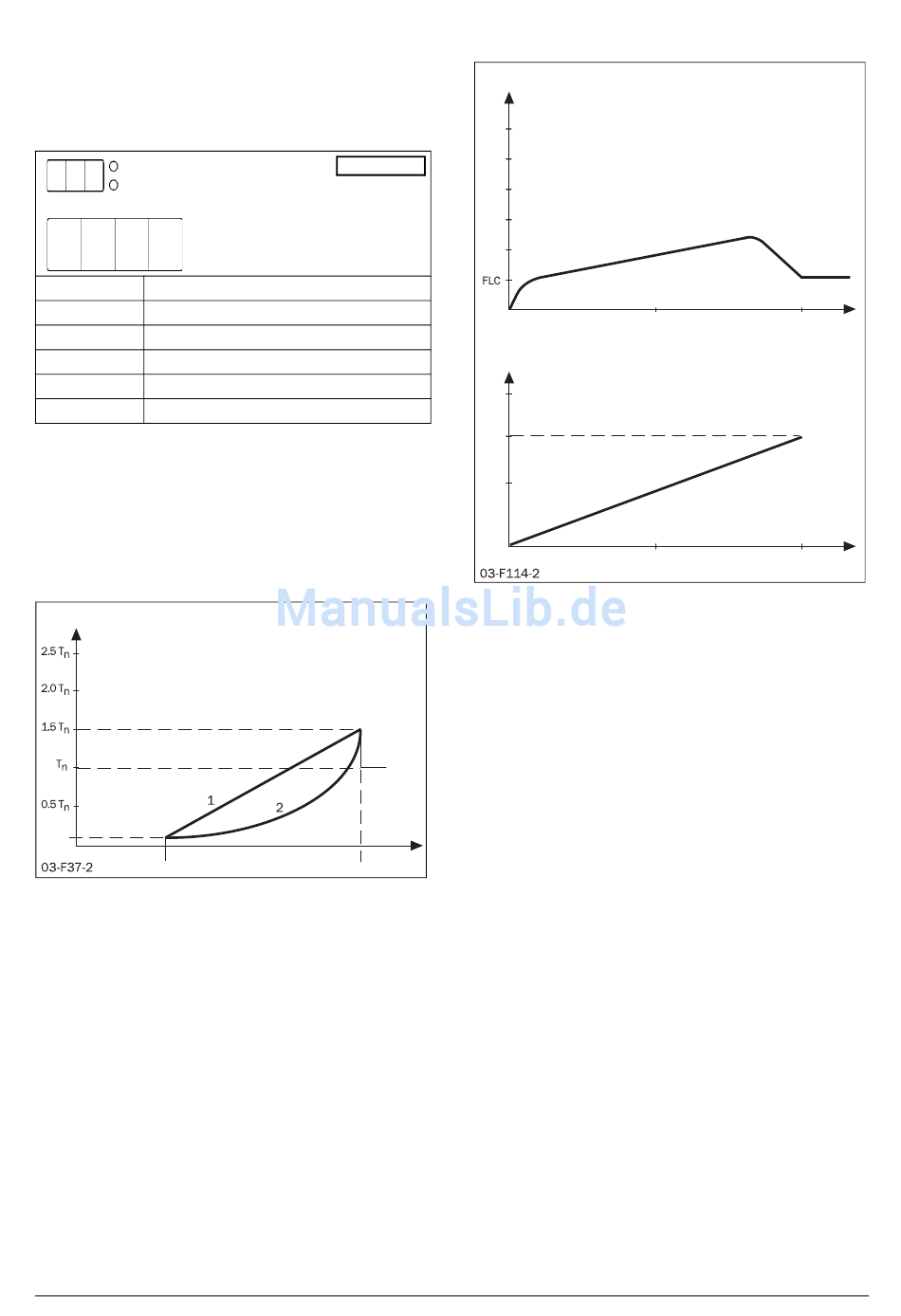

In Abb. 37 wird die resultierende Drehmomentkurve für
lineare und quadratische Drehmomentkennlinien
dargestellt.
Drehmoment
Endmoment
Nenndrehmoment
Anfangsdreh-
moment
Abb. 37 Drehmomentregelung beim Start
Ein korrekt konfigurierter, drehmomentgeregelter Start wird
zu einer linearen Drehzahlsteigerung und einem niedrigen
Anlaufstrom ohne Stromspitzen führen.
58
Funktionsbeschreibung
Einstellung
Startmethode
1 Linear
2 Quadratisch
Start Zeit
Strom (A)
Drehzahl
Abb. 38 Strom und Drehzahl bei Drehmomentregelung
Zur Optimierung des Starts ist die Einstellung für das
Anfangsdrehmoment beim Start, Menü [311] und das
Enddrehmoment beim Start, Menü [312] zu verwenden.
Wenn der Startbefehl gegeben wird, sollte die Motorwelle
sofort beginnen zu rotieren, um unnötige
Wärmeentwicklung im Motor zu vermeiden. Wenn
notwendig, das Anfangsdrehmoment beim Start erhöhen.
Das Enddrehmoment beim Start sollte angepasst werden,
sodass die Zeit, die der Motor zur Erreichung der
Nenndrehzahl benötigt, mit der Startzeit übereinstimmt, die
Zeit
in Menü [315] eingestellt ist. Ist die tatsächliche Startzeit
wesentlich kürzer als der in Menü [315] eingestellte Wert,
kann das Enddrehmoment beim Start verringert werden.
Erreicht der Motor die volle Drehzahl nicht, bevor die in
Menü [315] eingestellte Startzeit abgelaufen ist, muss das
Enddrehmoment beim Start erhöht werden, um
Stromspitzen und Rucken am Rampenende zu vermeiden.
Dies kann möglicherweise für Lasten mit großer
Massenträgheit wie Hobelmaschinen, Sägen und
Zentrifugen notwendig sein.
Die Anzeige des Drehmoments in Prozent des
Nenndrehmoments T
Feineinstellung der Startrampe nützlich sein.
in Menü [706] kann für die
n
CG Drives & Automation 01-5924-02r1
Zeit
Zeit
