210A : AC-53b 5.0 - 30 : 1440

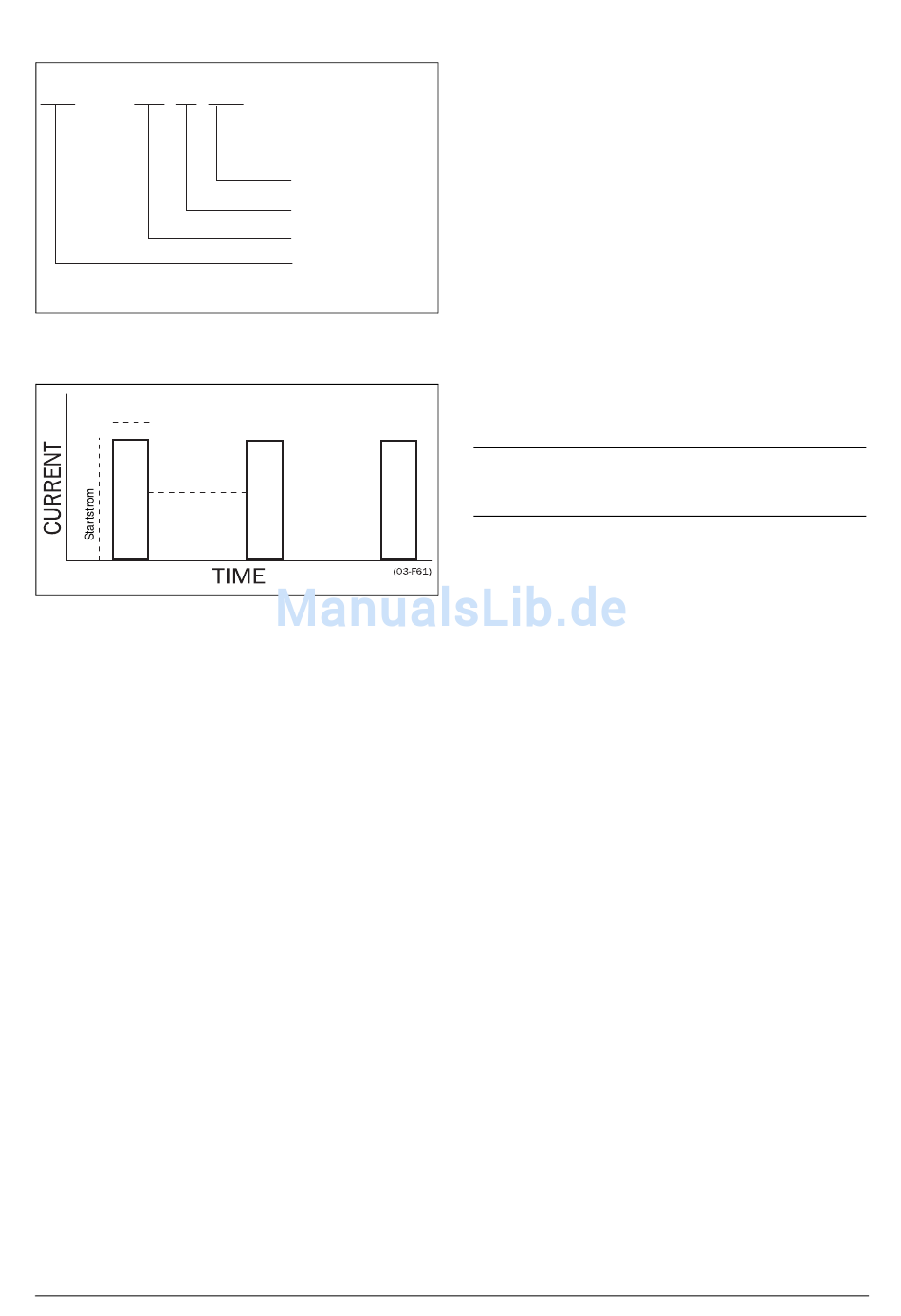

Abb. 29 AC53b Auswahlbeispiel.
Start
Dauer
Still-
stands-
zeit
Abb. 30 Einschaltzeit mit Bypass
Das obige Beispiel zeigt einen Nennstrom von 210 A mit
einem Startstromverhältnis von 5,0 x FLC (1050 A) 30
Sekunden lang mit einer 24-Minuten-Periode zwischen den
Starts.
6.3
Anwendungs-Bemessungs-
liste
In Übereinstimmung mit den Normen AC53a und AC53b
kann ein Softstarter viele Stromnennwerte haben.
Mithilfe der Anwendungs-Bemessungsliste kann der
Softstarter für die meisten Anwendungen korrekt bemessen
werden.
Die Anwendungs-Bemessungsliste verwendet zwei Niveaus
für den AC53a Standard und ein Niveau für den AC53b
Standard:
AC53a 5,0-30:50-10 (schwer)
Dieses Niveau ist in der Lage fast alle Anwendungen zu
starten und folgt unmittelbar der Typennummer des
Softstarters.
Beispiel: MSF-370 ist für 370 A Volllaststrom (FLC) und 5
mal diesen Strom für eine Startzeit von 30 Sekunden
ausgelegt.
32
Wahl von Anwendungen und Funktionen
Stillstandszeit (Sekunden
zwischen den Starts)
Startzeit (Sekunden)
Startstrom (Vielfaches des
FLC)
Nenn-FLC
(Volllaststrom)
des
Starters
(03-F59)
vorgeschrieben
Bedingungen
AC 53a 3,0-30:50-10 (normal)
Dieses Niveau ist für leichtere Anwendungen und hier kann
der MSF 2.0 mit höherem Vollaststrom betrieben werden..
Beispiel: MSF-370 kann für eine Anwendung mit 450 A
FLC verwendet werden, wenn der Startstrom während der
Startzeit von maximal 30 Sekunden nicht mehr als drei mal
so hoch ist.
AC53b 3,0-30:330 (normal mit Bypass)
Dieses Niveau ist für leichtere Anwendungen gedacht, wenn
ein Bypass-Schütz verwendet wird. Der MSF 2.0 kann in
unter
diesem Fall für Anwendungen mit einem noch höheren
Nennstrom verwendet werden.
Beispiel
Ein MSF-370 kann für eine Anwendung mit einem
Volllaststrom von 555 A verwendet werden, wenn der
Startstrom nicht mehr als drei mal so hoch ist und ein
Bypass-Schütz eingesetzt wird.
HINWEIS: Beim Vergleich von Softstartern ist es wichtig,
nicht nur den Volllaststrom (FLC) zu vergleichen,
sondern auch die Startleistung.
Anwendungs-Bemessungsliste.
Die erste Spalte in der Anwendungs-Bemessungsliste, siehe
Tabelle 10, Seite 33, spezifiziert eine Reihe von
Anwendungen. Falls die Maschine oder Anwendung nicht
in dieser Liste enthalten ist, sollten Sie versuchen eine
ähnliche Maschine oder Anwendung zu finden. Im
Zweifelsfall setzen Sie sich bitte mit Ihrem Lieferanten in
Verbindung. In der zweiten und dritten Spalte sind typische
Bemessungskriterien für die Maschine oder Anwendung
angegeben. Die Leistungen sind in Normal/Normal mit
Bypass und schwer eingeteilt.
Beispiel
Die Anwendung ist eine Walzenmühle. In der Anwendungs-
Bemessungsliste wird eine Walzenmühle aufgrund des
hohen Startstroms als eine schwere Anwendung eingestuft.
Die korrekte Größe des MSF 2.0 muss aus der Spalte
"schwer" gewählt werden, siehe Technische Daten.
