8.9.3 Start/Stopp/Reset Befehle
Starten/Stoppen des Motors und Rücksetzen eines Alarms
wird abhängig von derin Menü [200] gewählten
Steuersignalquelle von der Bedieneinheit aus, über die
Fernsteuerungseingänge oder über die Schnittstelle für
serielle Kommunikation durchgeführt.
Bedieneinheit
Zum Starten und Stoppen über die Tastatur wird die Taste
„START/STOP" verwendet.
Zum Rücksetzen über die Bedieneinheits wird die Taste
ENTER
/RESET verwendet.
Unabhängig von der gewählten Steuersignalquelle ist es
immer möglich über die Bedieneinheit einen Reset
einzuleiten.
HINWEIS: Einen Reset über die Bedieneinheit wird
niemals den Motor starten.
Serielle Kommunikation
Für die Beschreibung der Start-, Stopp- und Resetbefehle
über serielle Kommunikation, siehe die Betriebsanleitung,
die dieser Option beiliegt.
Fernsteuerung
Wenn Fernsteuerung in Menü [200] gewählt ist, werden die
Digitaleingänge zum Starten und Stoppen des Motors und
zum Zurücksetzen von auftretenden Alarmen verwendet. In
den folgenden Abschnitten werden unterschiedliche
Möglichkeiten für den Anschluss der Digitaleingänge
beschrieben. Für die folgenden Erklärungen werden die
folgenden Einstellungen angenommen:
Menü
Beschreibung
Digitaleingang 1 (Klemme
510
11)
Digitaleingang 2 (Klemme
511
12)
90
Funktionsbeschreibung
Einstellung
Startsignal (1)
Stoppsignal (2)
Zweileitersteuerung: Start/Stopp mit
automatischem Reset beim Start
Start/
Reset
Stopp

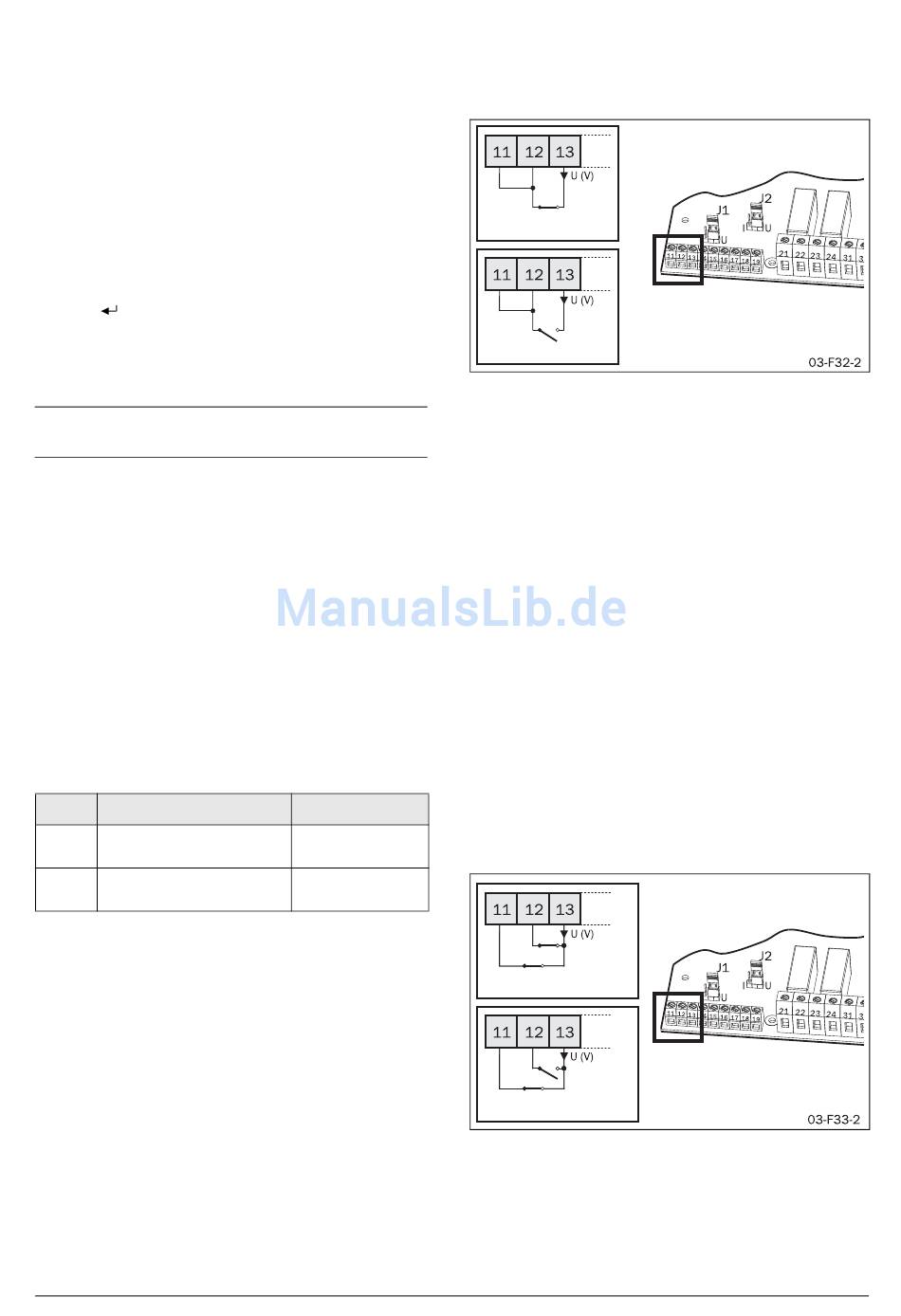

Abb. 62 Zweileiteranschluss der Klemmen Start/Stopp mit
automatischem Reset beim Start
Ein externer Schalter wird zwischen Klemme 12 und 13
angeschlossen und eine Brücke zwischen Klemme 11 und
12.
Start
Schließen der Klemmen 12 und 13 erteilt einen Startbefehl.
Sind Klemmen 12 und 13 beim Einschalten verbunden,
wird sofort ein Startbefehl gegeben (automatischer Start
beim Einschalten).
Stopp
Wird der Anschluss zwischen Klemme 12 und 13 geöffnet,
wird ein Stoppbefehl ausgelöst.
Reset
Wird ein Startbefehl gegeben, wird automatisch ein Reset
ausgeführt.
Zweileitersteuerung: Start/Stopp mit
separatem Reset
Start
Stopp
Reset
Abb. 63 Zweileiteranschluss der Klemmen für Start/Stopp/sepa-
rater Reset
Ein externer Schalter wird zwischen Klemme 11 und 13
angeschlossen und ein zweiter Schalter zwischen Klemme 12
und 13.
CG Drives & Automation 01-5924-02r1
