8.9.2 Ausgangssignale
Der MSF 2.0 hat einen programmierbaren Analogausgang
und drei programmierbare Relais.
Analogausgang
Der Analogausgang kann Informationen zu Strom,
Spannung, Wellenleistung und Drehmoment für den
Anschluss an ein Aufzeichnungsgerät, PLC usw. ausgeben.
Das externe Gerät wird an Klemme 19 (+) und 15 (-) gemäß
Abb. 58 unten angeschlossen. Der Analogausgang kann für
Spannungs- oder Stromsignal konfiguriert werden. Die
Auswahl wird mit Brücke J2 auf der Steuerplatine durch-
geführt. Die Standardeinstellung für J2 ist Spannungssignal
gemäß Abb. 58.

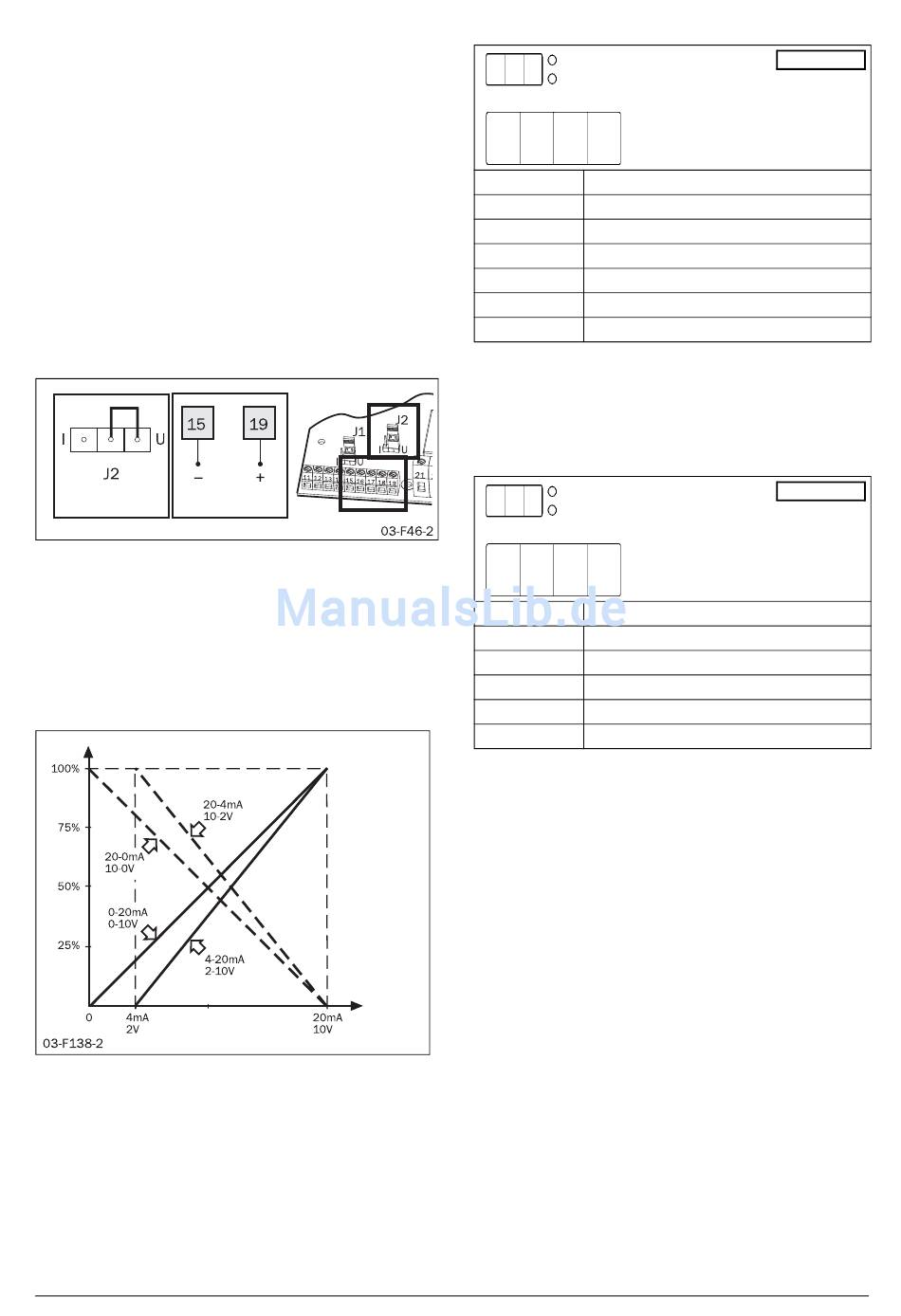

Abb. 58 Verdrahtung für den Analogausgang und Einstellung
von J2 für Strom- oder Spannungssignal.
Analogausgang [520]
In diesem Menü kann der Analogausgang eingestellt
werden, sodass dieser einen der Signalbereiche, die in Abb.
59 gezeigt werden, liefert.
Abb. 59 Analogausgang
86
Funktionsbeschreibung
5 2 0
o F
Voreinstellung: oFF
Bereich:
oFF
1
2
3
4
Analogausgang, Funktion [521]
Dieses Menü ist zugänglich, wenn der Analogausgang in
Menü [520] aktiviert ist (Alternative 1-4). In diesem Menü
wird die gewünschte Ausgangsfunktion gewählt.
5 2 1
Voreinstellung: 1
Bereich:
1
2
3
4
Die Skalierung des Analogausgangs wird auf die
Standardwerte (0-100%) zurückgesetzt, wenn ein neuer
Ausgangswert in Menü [521] gewählt wird.
Analogausgang, Skalierung
Als Voreinstellung entspricht die Skalierung des
Analogausgangs Abb. 60. In diesem Falle entspricht der
Signalbereich des Analogausgangs, der in Menü [520]
gewählt wird, 0 bis 100% des Motornennstroms I
Motornennspannung U
Ausgang
des Motornenndrehmoments T
Signal
Beispiel
Wenn 0-10 V / 0-20 mA in Menü [520] gewählt ist
(Alternative 1) und RMS-Strom als Ausgangswert in Menü
[521] gewählt ist (Alternative 1), ergibt ein Strom von 100%
des Motornennstroms 10 V oder 20 mA am Analogausgang.
Ein Strom von 25% des Motornennstroms ergibt 2,5 V oder
5 mA am Analogausgang.
Die Skalierung des Analogausgangs kann für höhere
Auflösung angepasst werden oder wenn die Werte über den
Nennwerten zu überwachen sind. Die Skalierung wird
durchgeführt, indem eine Minimalwert in Menü [522] und
Analogausgang
F
oFF, 1, 2, 3, 4
Analogausgang ist deaktiviert.
Analoges Signal 0-10 V/0-20 mA
Analoges Signal 2-10 V/4-20 mA
Analoges Signal 10-0 V/20-0 mA
Analoges Signal 10-2 V/20-4 mA
Analogausgang, Funktion
1
1, 2, 3, 4
RMS-Strom
Netzspannung
Wellenleistung
Drehmoment
, der Motornennleistung P
n
.
n
CG Drives & Automation 01-5924-02r1
Einstellung
Einstellung
, der
n
bzw.
n
