Die Kombination von DOL Start und Strombegrenzung
beim Start führt zu einer Startrampe mit einem konstanten
Strom. Der Softstarter steuert den Strom unmittelbar beim
Start bis zum vorgegebenen Stromgrenzwert und hält diesen
ein, bis der Start beendet oder die vorgegebene Startzeit
abgelaufen ist.
Strom
Strombegrenzung
FLC
Startzeit

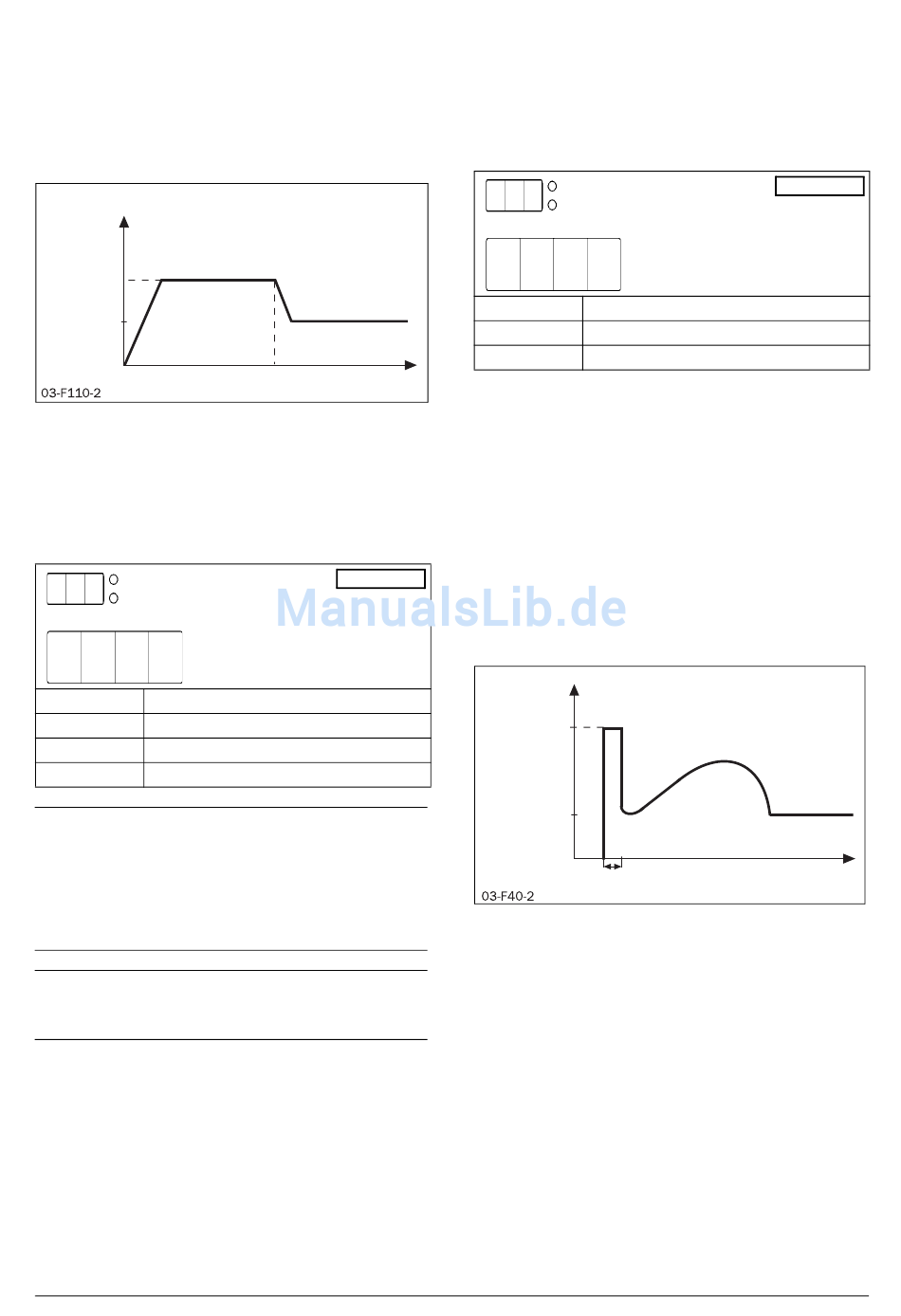

Abb. 41 Direkt online Start in Verbindung mit Strombegren-
zung beim Start.
Startstrombegrenzung [314]
In diesem Menü wird die Strombegrenzung beim Start
eingestellt.
3 1 4
o
F F
Voreinstellung: oFF
Bereich:
oFF, 150-500% von I
oFF
Strombegrenzung deaktiviert.
150-500
Stromgrenzwert beim Start.
HINWEIS: Obwohl die Strombegrenzung bis auf 150%
des Nennstroms herabgesetzt werden kann, ist dieser
Minimalwert nicht generell verwendbar, da dann nur ein
sehr geringes Drehmoment zu erwarten ist. Wird die
Strombegrenzung im Verhältnis zu den Anforderungen
der Anwendung zu niedrig, wird der Motor nicht
imstande sein die Last zu beschleunigen.
HINWEIS: Stellen Sie sicher, dass der Motornennstrom
ordnungsgemäß in Menü [211] konfiguriert ist, wenn die
Funktion zur Strombegrenzung verwendet wird.
Wenn die Startzeit überschritten wird und der Softstarter
immer noch beim Stromgrenzwert arbeitet, wird ein Alarm
gemäß den Einstellungen „Abgelaufene Startzeit bei
Strombegrenzung" für Motorschutz, Menü [231], ausgelöst.
Der Betrieb kann unterbrochen werden oder mit einer
vordefinierten Spannungsrampe fortfahren. Bitte beachten
Sie, dass der Strom unkontrolliert ansteigen kann, wenn der
Betrieb fortgesetzt wird.
60
Funktionsbeschreibung
Einstellung
Startstrombegrenzung
n
Startzeit [315]
In diesem Menü wird die erwünschte Startzeit eingestellt.
Dieses Menü ist nicht zugänglich, wenn DOL als
Startmethode gewählt und keine Strombegrenzung
konfiguriert ist.
3 1 5
Voreinstellung: 10 s
Bereich:
1-60
Zeit
Drehmomentverstärkung
In bestimmten Anwendungen wird
Drehmomentverstärkung für den Start benötigt. Die
Parameter der Drehmomentverstärkung ermöglichen ein
hohes Drehmoment, indem beim Start 0,1-2 Sekunden lang
ein hoher Strom geliefert wird. Dies ermöglicht einen
sanften Start des Motors, auch wenn das Losbrechmoment
beim Start hoch ist. Beispielsweise für Applikationen in
Zerkleinerungsanlagen usw.
Wenn die Drehmomentverstärkung abgeschlossen ist, wird
der Start gemäß der gewählten Startmethode fortgesetzt.
Drehmoment-
verstärkung
Strombegrenz-
ung
FLC
Drehmomentverstärkung, Aktivierungszeit
Abb. 42 Das Prinzip der Drehmomentverstärkung beim Star-
ten des Motors.
Startzeit
1 0
1-60 s
Startzeit.
CG Drives & Automation 01-5924-02r1
Einstellung
Zeit
