5.
Inbetriebnahme
Dieses Kapitel enthält eine kurze Beschreibung der
Konfiguration von Softstart und -stopp mit
Drehmomentregelung.
WARNHINWEIS!
Montage, Installation und Inbetriebnahme
sind durch Fachpersonal (Starkstromelektri-
ker) ordnungsgemäß auszuführen.
5.1
Checkliste
• Installieren Sie den Softstarter gemäß der Beschreibung
in Kapitel 3., Seite 15.
• Berücksichtigen Sie die Verlustleistung bei nomineller
Last für die Dimensionierung des Schaltschranks, die
maximale Umgebungstemperatur ist 40ºC.
• Prüfen Sie, dass Motor- und Netzspannung den Werten
auf dem Typenschild des Softstarters entsprechen.
• Schließen Sie die Schutzerde an.
• Schließen Sie den Motor wie in Abb. 25 gezeigt an
• Schließen Sie die Hilfsspannung an Klemme 01 und 02
an. Der Hilfsspannungsbereich liegt bei 100-240 VAC
oder 380-500 VAC, siehe Typenschild.
• Schließen Sie Relais K1 (Klemme 21 und 22 am
Softstarter) an das Hauptschütz an – der Softstarter
steuert dann das Schütz (für Werkskonfiguration von
K1).

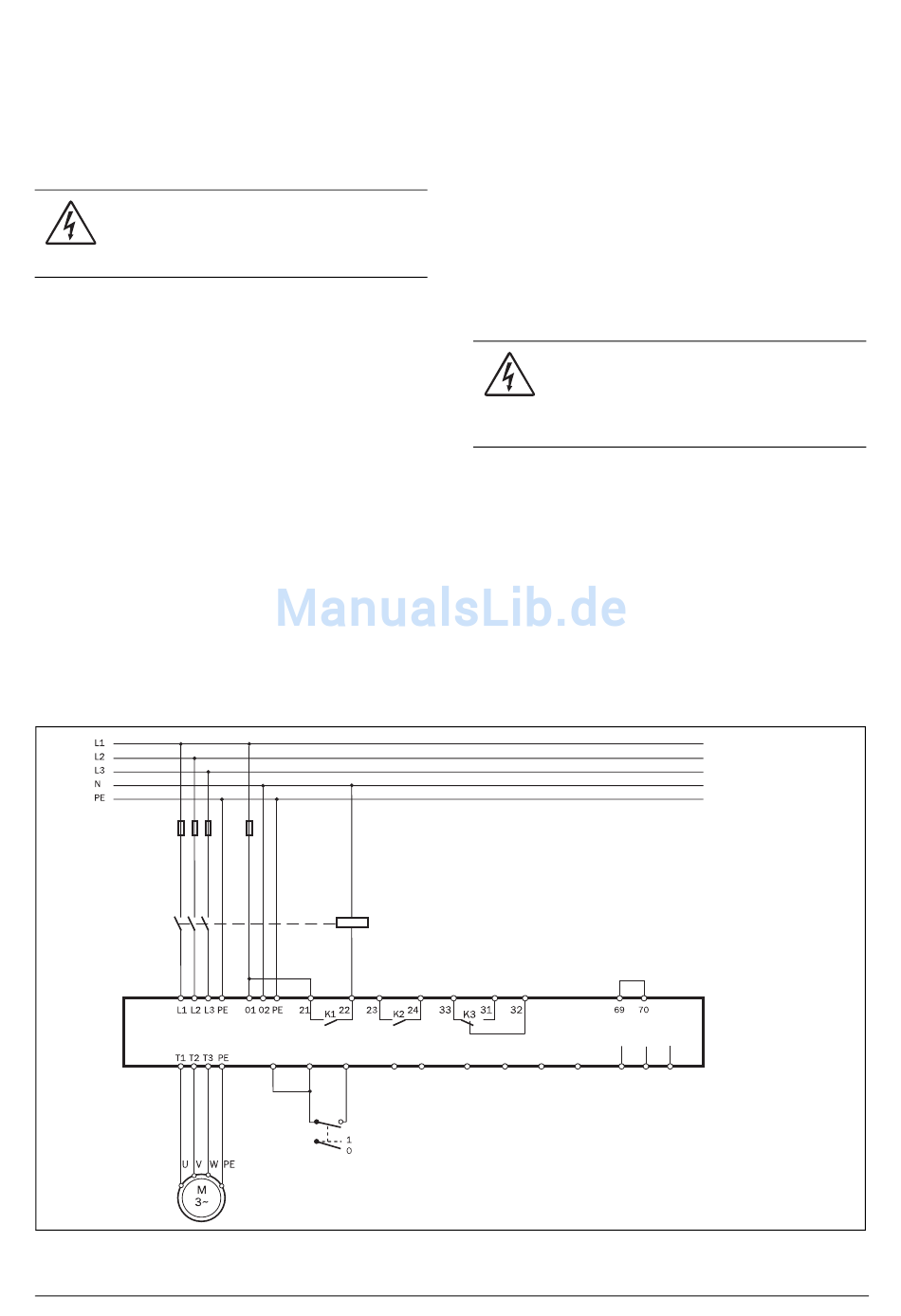

Abb. 25 Standardverdrahtung.
CG Drives & Automation 01-5924-02r1
11
12
13
14
15
Start/Stopp
• Schließen Sie Klemme 12 und 13 an, z. B. an einen 2-
Positionsschalter (schließend, einrastend) oder an eine
SPS, und setzen Sie eine Brücke zwischen 11 und 12,
um Start- und Stoppbefehle geben zu können. (Für
Werkskonfiguration der Digitaleingänge 1 und 2.)
• Achten Sie darauf, dass die Installation den örtlichen
Sicherheitsvorschriften entspricht.
5.2
Anwendungen
WARNHINWEIS!
Vor dem Einschalten des Gerätes unbedingt
sicherstellen, dass alle erforderlichen
Sicherheitsmassnahmen getroffen worden
sind.
Schalten Sie die Hilfsspannung ein (normalerweise 1 x 230
V). Alle Segmente der Anzeige und die zwei LEDs leuchten
einige Sekunden lang auf. Anschließend wird Menü [100]
auf der Anzeige erscheinen. Eine aufleuchtende Anzeige
zeigt an, dass die Hilfsspannung zum Softstarter
eingeschaltet ist. Überprüfen Sie, dass Netzspannung am
Hauptschütz oder den Thyristoren anliegt. Dann die
Einstellungen wie folgt ausführen:
16
17
18
19
75
76
77
Inbetriebnahme
27
